Описание

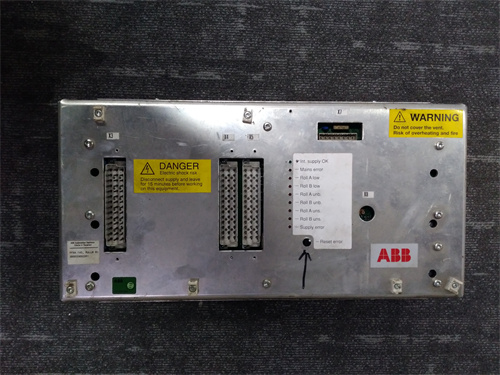

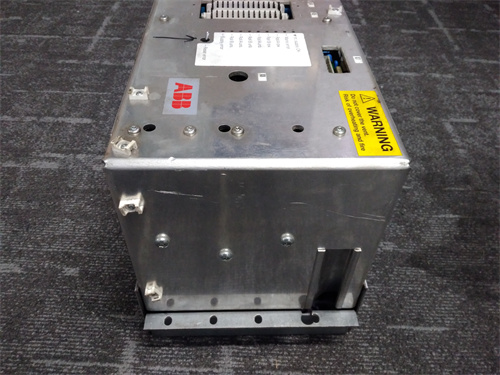

ABB CBI20-P 3BDH000730R1 — это промышленный модуль цифрового ввода от компании ABB, разработанный для интеграции в системы автоматизации с высокими требованиями к надежности и безопасности. Он широко используется в энергетике, машиностроении и нефтегазовой промышленности, где требуется обработка большого количества дискретных сигналов от датчиков и кнопок управления.
Описание продукта
Модуль ABB CBI20-P 3BDH000730R1 оснащен 20 цифровыми входами, поддерживающими сигналы типа NPN/PNP (настраиваемые), что позволяет ему подключать разнообразные устройства: концевики положения, световые барьеры, кнопки аварийной остановки. Например, в электростанциях на водосиловых станциях ABB CBI20-P 3BDH000730R1 собирает сигналы от датчиков уровня воды и состояния вентиляторов, передавая их в контроллер ABB AC800M для оперативного принятия решений. Благодаря высокой скорости обработки сигналов (задержка ≤1 мс) ABB CBI20-P 3BDH000730R1 обеспечивает реальное время реакции, что критично для систем с требованиями к безопасности.
ABB CBI20-P 3BDH000730R1 оснащен электрической изоляцией (2500 ВАК) между каналами и шиной коммуникации, защищая от электромагнитных помех (ЭМП) и перепадов напряжения — важно в условиях близкого расположения к двигателям или трансформаторам. Он работает с протоколом Profibus DP, что обеспечивает совместимость с контроллерами ABB и других брендов (Siemens, Schneider Electric). Корпус модуля выполнен из жаропрочного пластика с защитой IP20, предназначен для монтажа на рейку DIN, что упрощает размещение в электрощитах. Светодиодные индикаторы состояния каждого входа позволяют быстро диагностировать неисправности, например, при обрыве кабеля или перегрузке сигнала.
Технические параметры
- Тип устройства: Модуль цифрового ввода PLC.
- Количество входов: 20.
- Тип сигналов: NPN/PNP (настраиваемые), 24 В постоянный ток.
- Максимальный ток на вход: 10 мА.
- Задержка сигнала: ≤1 мс.
- Изоляция: 2500 ВАК между каналами и шиной Profibus.
- Протокол коммуникации: Profibus DP (скорость до 12 Мбит/с).
- Напряжение питания: 24 В постоянный ток (диапазон 19,2–30 В).
- Потребление: ≤5 Вт.
- Габариты: 80 мм (ширина) × 120 мм (высота) × 100 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: 0°C — +60°C.
- Сертификаты: CE, UL, RoHS.
Преимущества и особенности
- Мультиканальность: ABB CBI20-P 3BDH000730R1 обрабатывает 20 сигналов, сокращая количество модулей в системе и экономя пространство.
- Надежность: Электрическая изоляция и защита от ЭМП гарантируют стабильность в промышленных условиях.
- Совместимость: Поддержка Profibus DP обеспечивает интеграцию с различными контроллерами.
- Простота диагностики: Светодиодные индикаторы упрощают выявление неисправностей без дополнительного оборудования.
Примеры применения
- Энергетика: На тепловых электростанциях ABB CBI20-P 3BDH000730R1 контролирует состояние клапанов и насосов, сигнализируя о перегрузках или авариях.
- Машиностроение: В автоматизированных цехах с металлорежущими станками модуль собирает сигналы от датчиков положения инструмента, синхронизируя их с контроллером для точной обработки деталей.
- Логистика: В распределительных центрах ABB CBI20-P 3BDH000730R1 обрабатывает сигналы от сканеров штрихкодов и датчиков присутствия грузов, оптимизируя движение конвейеров.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (ET 200M) и Rockwell Automation (1756-IB32), ABB CBI20-P 3BDH000730R1 выделяется более компактными габаритами (80 мм ширины против 120–150 мм) и низким энергопотреблением, что делает его предпочтительным для электрощитов с плотным оборудованием.
Советы по выбору и предостережения
- Количество сигналов: Выбирайте ABB CBI20-P 3BDH000730R1 для систем с до 20 цифровыми входами; для больших объемов используйте несколько модулей в сети Profibus.
- Тип датчиков: Убедитесь, что тип сигналов датчиков (NPN/PNP) соответствует настройкам модуля; используйте адаптеры для смешанных типов.
- Монтаж: Устанавливайте в электрощитах с вентиляцией при работе в диапазоне +40°C — +60°C для предотвращения перегрева.
- Обслуживание: Регулярно проверяйте кабели на повреждения экранировки; при неисправностях обновляйте прошивку через программное обеспечение ABB Control Builder.
ABB CBI20-P 3BDH000730R1 — это надежный и компактный модуль цифрового ввода, который обеспечивает эффективную обработку сигналов в системах автоматизации, подтверждая высокое качество продукции ABB.
