Описание
ABB CBI221-PEX 3BDH000732R1 — это промышленный модуль цифрового ввода с повышенной безопасностью от компании ABB, разработанный для эксплуатации в зонах с риском взрыва (в соответствии со стандартами防爆). Он широко используется в нефтегазовой, химической и пищевой промышленности, где требуется надежная обработка дискретных сигналов в условиях потенциально опасных атмосфер.
Описание продукта
Модуль ABB CBI221-PEX 3BDH000732R1 оснащен 22 цифровыми входами, поддерживающими сигналы типа NPN/PNP (настраиваемые) с напряжением 24 В постоянный ток, что позволяет подключать датчики (концевики, газовые детекторы), кнопки аварийной остановки и другие устройства в опасных зонах. Например, на нефтепроводных компрессорных станциях ABB CBI221-PEX 3BDH000732R1 принимает сигналы от датчиков утечки газа и передает их в безопасную зону через изолированный интерфейс, исключая риск искрообразования. Благодаря двойной электрической изоляции (2500 ВАК) ABB CBI221-PEX 3BDH000732R1 защищает как оборудование в опасной зоне, так и систему управления в безопасной, предотвращая передачу электромагнитных помех (ЭМП) и перепадов напряжения.

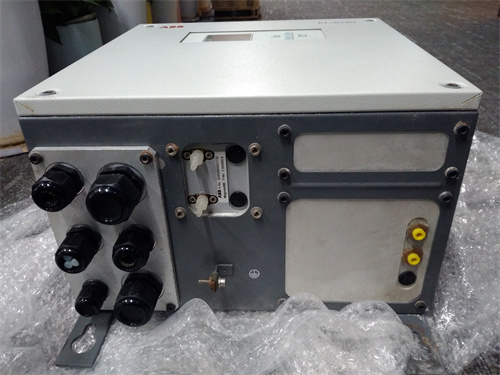

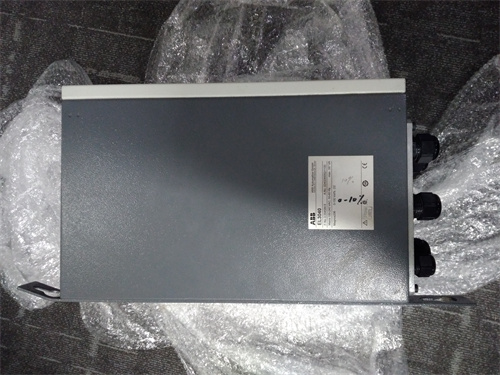

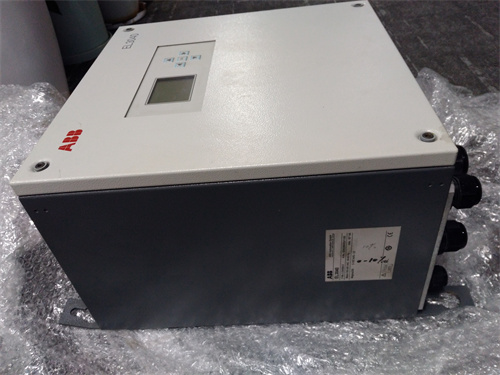

ABB CBI221-PEX 3BDH000732R1 сертифицирован по стандартам ATEX и IECEx для зон 1/21 (взрывоопасные газы/пыли постоянно или периодически) и 2/22 (взрывоопасные газы/пыли случается редко), что подтверждает его безопасность при контакте с легкозапalachными средами. Корпус модуля выполнен из нержавеющей стали с защитой IP66, обеспечивая герметичность и стойкость к агрессивным средам (кислоты, щелочи, соленая вода). Он работает с протоколом Profibus DP, что обеспечивает совместимость с контроллерами ABB AC800M и другими системами DCS. Светодиодные индикаторы состояния каждого входа облегчают диагностику в тяжелых условиях, например, при повреждении кабеля или неисправности датчика.
Технические параметры
- Тип устройства: Модуль цифрового ввода для зон с взрывным риском.
- Количество входов: 22.
- Тип сигналов: NPN/PNP (настраиваемые), 24 В постоянный ток (диапазон 19,2–30 В).
- Максимальный ток на вход: 10 мА.
- Задержка сигнала: ≤1 мс.
- Изоляция: Двойная, 2500 ВАК между каналами, шиной Profibus и питанием.
- Протокол коммуникации: Profibus DP (скорость до 12 Мбит/с).
- Класс опасности: ATEX II 2G Ex db IIC T6 Gb; II 2D Ex tb IIIC T80°C Db.
- Напряжение питания: 24 В постоянный ток (диапазон 19,2–30 В).
- Потребление: ≤8 Вт.
- Габариты: 200 мм (ширина) × 150 мм (высота) × 100 мм (глубина).
- Класс защиты: IP66.
- Диапазон рабочих температур: -40°C — +70°C.
- Сертификаты: ATEX, IECEx, CE, UL.
Преимущества и особенности
- Безопасность: ABB CBI221-PEX 3BDH000732R1 соответствует международным стандартам，что критично для опасных зон.
- Надежность: Герметичный корпус IP66 и нержавеющая сталь обеспечивают долговечность в агрессивных средах.
- Гибкость: Настройка типа входов и совместимость с различными контроллерами упрощают интеграцию.
- Эффективная диагностика: Светодиодные индикаторы позволяют быстро выявлять неисправности без дополнительного оборудования.
Примеры применения
- Нефтегазовая промышленность: На дриллинговых платформах ABB CBI221-PEX 3BDH000732R1 собирает сигналы от датчиков давления в скважинах и состояния шлюзов, передавая данные в систему управления для предотвращения утечек.
- Химическая промышленность: В цехах производства растворителей модуль контролирует состояние клапанов и вентиляторов, сигнализируя о авариях без риска искрообразования.
- Угольная промышленность: В шахтах добычи угля ABB CBI221-PEX 3BDH000732R1 обрабатывает сигналы от датчиков концентрации метана, обеспечивая раннее предупреждение о опасных уровнях.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (ET 200iSP) и Emerson (DeltaV SIS), ABB CBI221-PEX 3BDH000732R1 выделяется большим количеством входов (22 против 16–20) и более широким диапазоном рабочих температур (-40°C — +70°C), что делает его предпочтительным для крупных опасных зон с жесткими условиями эксплуатации.
Советы по выбору и предостережения
- Зона опасности: Выбирайте ABB CBI221-PEX 3BDH000732R1 для зон 1/21 и 2/22; для зон 0/20 (постоянно взрывоопасные) используйте модели с усиленной защитой от ABB.
- Тип датчиков: Убедитесь, что датчики сертифицированы для соответствующих зон и соответствуют типу сигналов (NPN/PNP).
- Монтаж: Используйте только герметичные разъемы и экранированные кабели; монтируйте модуль на расстоянии от источников тепла (выше 80°C).
- Обслуживание: Проводите проверку изоляции раз в год; используйте сертифицированные инструменты для обслуживания в опасных зонах.
ABB CBI221-PEX 3BDH000732R1 — это надежный модуль для работы в зонах с риском взрыва, обеспечивая безопасную и эффективную обработку сигналов в системах автоматизации, подтверждая технологическое лидерство ABB в области промышленной безопасности.
