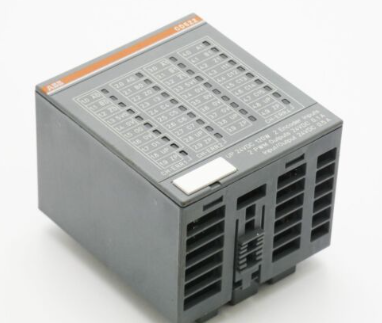

ABB CD522

Описание

Общая характеристика продукта ABB CD522

Технические параметры ABB CD522

• Основные параметры измерения:
  • Тип устройства: Промышленный цифровой измеритель трехфазного/однофазного AC электроэнергии;
  • Измеряемые параметры:
    • Напряжение (U): 50–690 В AC (однофазное/трехфазное);
    • Ток (I): 0.1–5 А AC (с использованием трансформаторов тока — до 1000 А);
    • Активная мощность (P): 0–9999 кВт;
    • Реактивная мощность (Q): 0–9999 кВар;
    • Частота (f): 45–65 Гц;
  • Точность измерения:
    • Напряжение/ток: ±0.2% от полного диапазона;
    • Мощность: ±0.5% от полного диапазона — соответствие требованиям классов точности 0.2S/0.5S.
• Параметры передачи данных и сигналов:
  • Выходы:
    • 2 аналоговых выхода (4–20 мА DC) — для передачи значений напряжения/тока в контроллер;
    • 4 дискретных выхода (релейные контакты) — для предупреждений (высокое/низкое напряжение, переток);
  • Коммуникационные порты:
    • RS-485 (Modbus RTU) — для удаленного мониторинга через SCADA/DCS;
    • Опциональный Ethernet-порт (Profinet) — интеграция с системами ABB;
  • Хранилище данных: Встроенное хранилище для регистрации максимумов/минимумов параметров (последние 100 событий);
  • Обновление данных: Частота обновления дисплея/сигналов — 1 раз в 0.5 с — быстрая реакция на изменения параметров.
• Параметры надежности и защиты:
  • Защитные функции:
    • Корпус из алюминиевого сплава с антикоррозийным покрытием — устойчивость к механическим повреждениям;
    • Защитение от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Степень защиты (IP): IP54 — защита от пыли и капель воды (направление 180°);
  • Класс надежности (MTBF): > 800 000 часов (по данным производителя, при 40 °C);
  • Индикация: LCD-дисплей (128×64 пикселя, монохромный) — отображение всех измеряемых параметров; светодиодная индикация (зеленый — нормальный режим, красный — предупреждение).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Питание: AC 85–265 В (50/60 Гц) или DC 12–48 В — универсальность для разных условий;
  • Размеры: 96 мм (ширина) × 96 мм (высота) × 60 мм (глубина) — панельное монтирование стандартного размера;
  • Тип монтажа: Панельное монтирование (отверстие 92×92 мм) — совместимость с стандартными шкафами управления;
  • Настройка: Через кнопки на корпусе или удаленно через Modbus — удобство конфигурации.

Преимущества и особенности ABB CD522

1. Высокая точность и широкий диапазон измерения: Точность ±0.2% для напряжения/тока и диапазон до 690 В AC делают ABB CD522 идеальным для мониторинга цепей промышленного питания — в электростанции он измеряет напряжение в цепях питания турбин (400 В AC) с отклонением <0.8 В, предупреждая перегрузку контроллеров при снижении напряжения ниже 360 В.
2. Удаленное мониторинга и интеграция с ABB: Поддержка Modbus RTU и Profinet (опционально) позволяет ABB CD522 передавать данные в DCS ABB Symphony Plus — в нефтегазовой компрессорной станции операторы отслеживают ток в цепях электродвигателей компрессоров через единый интерфейс, без необходимости доступа к локальному шкафу с измерителем.
3. Защита от суровых условий и предупреждающие сигналы: Степень защиты IP54 и устойчивость к помехам позволяют ABB CD522 работать в сырых цехах металлургии или пыльных нефтегазовых полях. Дискретные выходы отправляют сигналы предупреждения при отклонении параметров (например, ток >10 А), что позволяет операторам быстро устранить причину, предотвращая остановку оборудования.
4. Простота эксплуатации и регистрация данных: LCD-дисплей отображает все параметры одновременно (напряжение, ток, мощность), а встроенное хранилище запоминает максимумы/минимумы — при техническом обслуживании инженеры могут анализировать историю параметров за последние дни, выявляя тенденции к отклонениям.

Примеры применения ABB CD522 в различных отраслях

• Энергетика (ТЭС, котельная): В Теплоэлектростанции ABB CD522 установлен в шкафу управления котлом и измеряет трехфазное напряжение (400 В AC), ток в цепях нагревательных элементов (до 5 А) и активную мощность (до 100 кВт). При падении напряжения до 360 В или превышении тока до 6 А измеритель отправляет сигнал предупреждения в контроллер ABB AC800M, который снижает мощность нагревателей, предотвращая их перегрев.
• Нефтегаз (компрессорная станция): В станции сжатия газа ABB CD522 мониторит ток в цепях электродвигателей компрессоров (однофазное, до 10 А через трансформатор тока) и напряжение в цепях питания датчиков (230 В AC). Данные через Modbus RTU передаются в SCADA, где операторы отслеживают нагрузку двигателей — при превышении тока до 11 А система автоматически снижает скорость компрессора, предотвращая износ подшипников.
• Металлургия (плавильный печь): В заводе сталеплавки ABB CD522 измеряет напряжение в цепях питания системы охлаждения (400 В AC) и активную мощность насосов (до 50 кВт). Степень защиты IP54 защищает измеритель от пыли и капель воды, а индикация на LCD-дисплее позволяет локальному персоналу быстро проверять параметры, не подключаясь к SCADA.
• Химическая промышленность (реакторный комплекс): В комплексе реакторов ABB CD522 контролирует напряжение в цепях питания системы безопасности ESD (230 В AC) и ток в цепях приводов клапанов (до 2 А). При нестабильности напряжения (колебания >±5%) измеритель отправляет сигнал в контроллер, который переключает питание ESD на резервный модуль, гарантируя бесперебойную работу.

Сравнение ABB CD522 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB CD522

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB CD522 если ваша установка использует DCS ABB Symphony Plus, контроллеры AC800M или другие компоненты ABB — это гарантирует полную интеграцию, поддержку Profinet и безупречную передачу данных в единый интерфейс.
2. Требования к высокой точности: Для мониторинга цепей с критическими требованиями к параметрам (например, питание контроллеров, двигателей турбин) ABB CD522 с точностью ±0.2% — оптимальный выбор, вместо измерителей с низкой точностью (±0.5% и ниже).
3. Суровые или влажные условия: Если объект работает в пыльных (металлургия) или сырых (нефтегаз) средах — ABB CD522 с IP54 — предпочтительнее аналогов с IP20/IP30, которые не защищены от попадания пыли или капель.

Меры предостережения

1. Правильная калибровка: Раз в год калибруйте ABB CD522 с эталонным измерителем (класс точности 0.05%) — некачественная калибровка приведет к искажениям измерений, что может привести к ошибочным решениям операторов.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для подключения ABB CD522 к Modbus/SCADA, располагайте их на расстоянии >2 м от силовых линий (10 кВ/380 В) — это снизит электромагнитные помехи и сохранит точность передачи данных.
3. Проверка питания: Подключайте измеритель к стабильному источнику питания (вариативность ±5%) — нестабильное питание может вызвать сбои в работе ABB CD522 и потере данных о параметрах.
4. Регулярная проверка предупреждающих сигналов: Раз в месяц тестируйте дискретные выходы ABB CD522 — отправьте тестовые сигналы (например, имитация низкого напряжения) и убедитесь, что предупреждение поступает в контроллер/SCADA, чтобы избежать пропуска реальных аварий.
