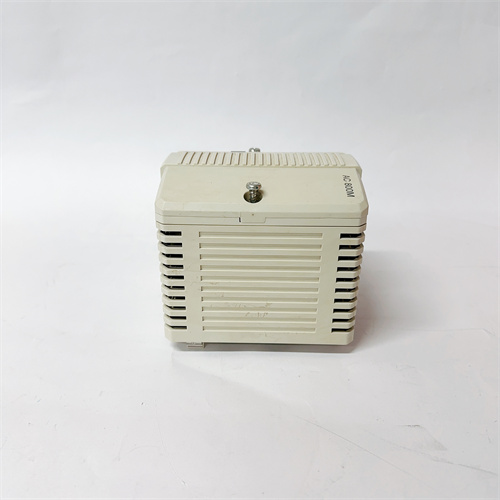

ABB CDS200918R0001

Описание

Общая характеристика продукта ABB CDS200918R0001

Технические параметры ABB CDS200918R0001

• Основные параметры сигнальной обработки:
  • Тип устройства: Промышленный модуль преобразования и фильтрации аналоговых сигналов;
  • Поддерживаемые входные сигналы:
    • Аналоговые: 4–20 мА DC (токовый), 0–10 В DC (напряжностный);
    • Количество входных каналов: 4 независимых канала — параллельная обработка сигналов от нескольких датчиков;
  • Выходные сигналы:
    • Аналоговые: Дублирование входного сигнала (4–20 мА/0–10 В) или масштабирование (настраиваемый диапазон);
    • Количество выходных каналов: 4 канала (по 1 выход на 1 вход);
  • Точность преобразования: ±0.1% от полного диапазона — стабильность для критических измерений (например, давление в реакторах).
• Параметры фильтрации и защиты от помех:
  • Тип фильтрации:
    • Проверяющий фильтр (RC-цепь) — настраиваемое время постоянной (0.1–100 с) для подавления высокочастотных помех;
    • Фильтр EMI/RFI: Класс EN 55022, класс B — подавление электромагнитных помех от силовых линий и электродвигателей;
  • Изоляция:
    • Между входом и выходом: 2500 В RMS (двойная электрооптическая изоляция);
    • Между каналами: 1000 В RMS — предотвращение кросс-интерференций между сигналами;
  • Защитные функции:
    • Защитение от короткого замыкания на входах (автоматическая блокировка канала + сигнал ошибки);
    • Защитение от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
• Параметры надежности и эксплуатации:
  • Класс надежности (MTBF): > 800 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — нормальная обработка, красный — ошибка/к короткому замыканию) + общая индикация питания;
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления ABB;
  • Питание: DC 24 В ±10% или AC 100–240 В ±10% (двойной вход для редюнданции);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием (класс UL 94 V-0);
  • Размеры: 90 мм (ширина) × 120 мм (высота) × 60 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Интерфейс диагностики: RS-485 (Modbus RTU) — передача данных об ошибках в контроллер ABB.

Преимущества и особенности ABB CDS200918R0001

1. Высокая точность преобразования и подавление помех: Точность ±0.1% и двойные фильтры EMI/RFI делают ABB CDS200918R0001 идеальным для нефтегазовых компрессорных станций — он обрабатывает сигналы от датчиков давления ABB 70BK (4–20 мА), подавляя помехи от электродвигателей компрессоров, и передаёт стабильные данные в DCS Symphony Plus, предотвращая ложные сигналы предупреждения.
2. Универсальная интеграция с системами ABB: Совместимость с контроллерами AC800M и датчиками ABB позволяет ABB CDS200918R0001 автоматически адаптироваться к сигнальным диапазонам — в химической реакторной установке он масштабирует сигналы от температурных датчиков 70EA (0–10 В) до диапазона 4–20 мА для контроллера, без необходимости дополнительных адаптеров.
3. Защита от повреждений и длительная служба: Защитение от короткого замыкания и электрооптическая изоляция увеличивают срок службы ABB CDS200918R0001 — в электростанции, где кабели могут контактировать с влагой, модуль работает без повреждений в течение 5+ лет, в то время как аналоги без изоляции требуют замены каждые 2–3 года.
4. Простота настройки и диагностики: Настраиваемое время фильтрации через ПО ABB Control Builder M и индикация ошибок упрощают эксплуатацию — при обрыве кабеля к датчику ABB CDS200918R0001 активирует красный светодиод и отправляет сигнал “ошибка” в SCADA, что сокращает время поиска неисправности до 10 минут.

Примеры применения ABB CDS200918R0001 в различных отраслях

• Нефтегаз (нефтехранилище): В нефтехранилище ABB CDS200918R0001 подключен к 4 датчикам уровня ABB (сигнал 4–20 мА). Модуль фильтрует помехи от насосов подачи нефти (время постоянной 5 с) и передаёт стабильные данные в контроллер AC800M. При отклонении уровня >±0.5% от setpoint контроллер регулирует клапан подачи, предотвращая переполнение.
• Химическая промышленность (реактор): В реакторе для производства пластиков ABB CDS200918R0001 обрабатывает сигналы от 2 датчиков давления (4–20 мА) и 2 датчиков температуры (0–10 В). Электрооптическая изоляция защищает сигналы от искажений от электродвигателей смесительных агрегатов, а точность ±0.1% гарантирует правильную дозировку реагентов, снижая брак на 12%.
• Энергетика (ТЭС, котельная): В котельной ABB CDS200918R0001 подключен к 4 датчикам температуры пара (0–10 В). Модуль масштабирует сигналы до 4–20 мА для DCS Symphony Plus и подавляет помех от силовых трансформаторов. При превышении температуры >540 °C контроллер снижает подачу топлива, предотвращая перегрев котла.
• Металлургия (плавильный печь): В заводе сталеплавки ABB CDS200918R0001 обрабатывает сигналы от 4 датчиков уровня расплавленной стали (4–20 мА). Фильтр EMI/RFI подавляет помехи от плавильных печей, а защитная функция от короткого замыкания предотвращает повреждение модуля при контакте с влагой, обеспечивая бесперебойную работу.

Сравнение ABB CDS200918R0001 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB CDS200918R0001

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB CDS200918R0001 если ваша установка использует DCS ABB Symphony Plus, контроллеры AC800M или датчики ABB (70EA, 70BK) — это гарантирует полную интеграцию и отсутствие конфликтов в сигнальной обработке.
2. Условия с сильными электромагнитными помехами: Для нефтегазовых, металлургических или энергетических объектов ABB CDS200918R0001 с фильтрами EMI/RFI и электрооптической изоляцией — оптимальный выбор, благодаря подавлению помех от силовых линий и электродвигателей.
3. Множество аналоговых датчиков: Если нужно обработать сигналы от 3+ датчиков одновременно — ABB CDS200918R0001 с 4 каналами — предпочтительнее модулей с 2–3 каналами, экономя место в шкафу управления.

Меры предостережения

1. Правильная настройка фильтрации: Через ПО ABB Control Builder M установите время фильтрации под тип помех — для высокочастотных помех (электродвигатели) используйте 5–10 с, для низкочастотных (перепады напряжения) — 0.1–1 с. Слишком длинная фильтрация может задержать передачу критических сигналов.
2. Проверка изоляции: Раз в 6 месяцев проверяйте уровень изоляции входов/выходов с помощью тестера (не менее 1000 МОм при 500 В DC) — снижение изоляции приведет к искажениям сигналов и повреждению ABB CDS200918R0001.
3. Защита кабелей: Используйте экранированные кабели для подключения датчиков к ABB CDS200918R0001 и располагайте их на расстоянии >2 м от силовых линий (380 В/10 кВ) — это дополнительно снижает помех.
4. Регулярная диагностика: Раз в месяц проверяйте индикацию модуля и данные в SCADA — при красном светодиодном сигнале на канале отключите датчик, проверьте цепь на обрыв/замыкание, прежде чем повторно включить ABB CDS200918R0001.
