Описание

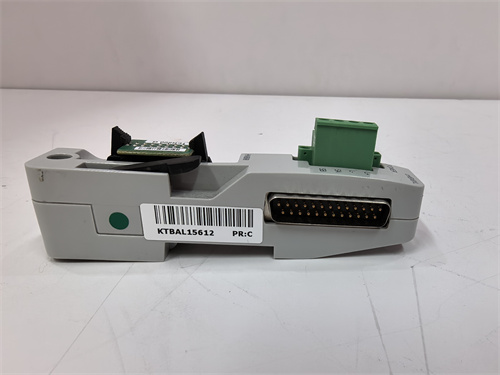

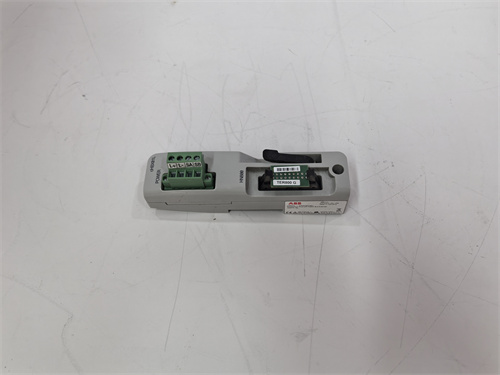

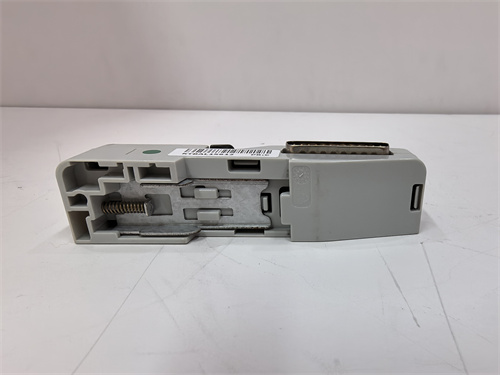

ABB CHBX01R — это специализированный модуль коммуникационного интерфейса для систем автоматизации промышленных процессов, разработанный для обеспечения надежной связи между контроллерами ABB (например, AC500, ACS880) и внешними устройствами ( сенсорами, приводами, системами DCS). Он выступает ключевым элементом для интеграции распределенных компонентов в единую автоматизационную схему, широко применяясь в энергетике, металлургии, химической промышленности и нефтегазовой отрасли. В составе существующих систем ABB CHBX01R гарантирует стабильную передачу данных в реальном времени и полную совместимость с стандартами промышленных коммуникаций.
Описание продукта
ABB CHBX01R отличается от базовых интерфейсных модулей поддержкой нескольких промышленных протоколов и расширенной защитой от внешних помех. Модуль позволяет организовать двустороннюю связь через протоколы Profinet RT, Modbus RTU и Ethernet/IP — это позволяет интегрировать оборудование разных производителей (например, сенсоры Siemens, приводы Emerson) в системы на базе контроллеров ABB без дополнительных адаптеров. Особенностью ABB CHBX01R является встроенная система диагностики: он непрерывно контролирует состояние соединений, уровень сигнала и наличие ошибок передачи, передавая детализированные данные об неисправностях в контроллер ABB AC500 — это позволяет операторам быстро локализовать проблемы (например, разрыв кабеля, перегрузку сети) и устранить их до остановки процесса.
ABB CHBX01R имеет компактную конструкцию для монтажа на DIN-рейк, что экономит место в автоматизационных щитах, и поддерживает резервированное питание (24 В DC ±15%), обеспечивая бесперебойную работу даже при нестабильном электроснабжении. Модуль также оснащен защитой от электромагнитных помех (соответствие стандарту EN 61000-6-2) и индивидуальной изоляцией коммуникационных портов (2500 В АС), что делает его подходящим для работы в суровых промышленных условиях — например, рядом с крупными электродвигателями или высоковольтными трансформаторами.
В практическом применении ABB CHBX01R часто используется в металлургических цехах (связь контроллеров прокатных станков с датчиками толщины листа), тепловых электростанциях (передача данных от датчиков турбин к системе DCS) и химических комплексах (интеграция приводов клапанов с контроллером процесса). Дополнительно ABB CHBX01R имеет сертификации CE, UL и ATEX для опасных зон, подтверждая его безопасность для эксплуатации в средах с повышенным риском возгорания. Для удобства конфигурации модуль управляется через программное обеспечение ABB Control Builder Plus, которое позволяет настраивать параметры протоколов и отслеживать состояние соединений в реальном времени.
Технические параметры
- Тип устройства: Модуль коммуникационного интерфейса с поддержкой нескольких протоколов
- Поддерживаемые протоколы:
- Сетевые: Profinet RT (10/100 Мбит/с), Ethernet/IP (10/100 Мбит/с)
- Серийные: Modbus RTU (RS-485, скорость передачи 9600–115200 бод)
- Коммуникационные порты:
- 2 порта Ethernet (RJ45) для сетевых протоколов
- 1 порт RS-485 для Modbus RTU
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤5 Вт (при полной загрузке)
- Изоляция: Межпортная — 2500 В АС, изоляция от шкафа — 2500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±4 kV
- Эксплуатационные условия:
- Температура: -20 °C до +60 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Совместимость: Контроллеры ABB AC500, ACS880; сенсоры Siemens 3RG40, Emerson Rosemount 3051; системы DCS ABB 800xA
Преимущества и особенности
- Мультипротокольная поддержка: ABB CHBX01R работает с Profinet RT, Ethernet/IP и Modbus RTU, позволяя интегрировать оборудование разных производителей без адаптеров — экономит затраты на автоматизацию.
- Продвинутая диагностика: Контроль состояния соединений и передача ошибок в контроллер упрощает обслуживание и предотвращает остановки процесса.
- Резервированное питание и изоляция: Гарантирует надежную работу в нестабильных условиях и защиту от перетоков тока — критично для энергетики и нефтегазовой отрасли.
- Устойчивость к помехам: Соответствие EN 61000-6-2 и защита от импульсных помех обеспечивают стабильную передачу данных в шумных промышленных средах.
- Легкая интеграция: Совместимость с ABB Control Builder Plus и монтаж на DIN-рейк сокращают время внедрения и обслуживания.
Примеры применения в областях автоматизации
- Металлургия (Прокатные станки): В сталелитейном заводе ABB CHBX01R обеспечивает связь между контроллером ABB AC500 (управляет прокатным станком) и 4 датчиками толщины листа Siemens 3RG40 (работают по Profinet RT). Модуль передаёт данные о толщине листа в реальном времени, контроллер корректирует давление станка, а при разрыве кабеля к одному датчику модуль сигнализирует об ошибке в AC500 — операторы заменяют кабель без остановки прокатки.
- Энергетика (Тепловые электростанции): В ТЭС ABB CHBX01R связывает 6 датчиков температуры турбины Emerson Rosemount 3051 (Modbus RTU) с системой DCS ABB 800xA (Ethernet/IP). Модуль преобразует данные о температуре и передаёт их в DCS, операторы отслеживают режимы турбины, а при перегрузке сети модуль переключается на резервное питание, сохраняя передачу данных.
- Химическая промышленность (Реакторные блоки): В химическом комплексе ABB CHBX01R интегрирует 8 приводов клапанов ABB ACS880 (Profinet RT) с контроллером AC500. Модуль передаёт команды от AC500 к приводам (открытие/закрытие клапанов) и обратно — данные о положении клапанов, при коротком замыкании на одном приводе модуль блокирует неисправный канал и сигнализирует в контроллер.
Сравнение с конкурентами
| Параметр | ABB CHBX01R | Аналог 1 (Siemens SCALANCE XB105) | Аналог 2 (Schneider Modicon M241) |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet RT, Ethernet/IP, Modbus RTU | Profinet RT, Modbus RTU | Ethernet/IP, Modbus RTU |
| Количество Ethernet-портов | 2 | 2 | 1 |
| Резервированное питание | Да | Нет | Нет |
| Изоляция портов | 2500 В АС | 1500 В АС | 1000 В АС |
| Сертификации для опасных зон | ATEX | Нет | Нет |
Советы по выбору и предостережения
Советы по выбору
- По системе автоматизации: Если вы используете контроллеры ABB AC500/ACS880 или систему DCS 800xA, ABB CHBX01R гарантирует полную совместимость, в отличие от универсальных модулей.
- По типу протоколов: Для интеграции устройств с Profinet RT и Ethernet/IP одновременно (например, датчики Siemens + приводы ABB) этот модуль подходит лучше аналогов.
- По условиям эксплуатации: Для опасных зон (ATEX) или шумных средах (металлургия, энергетика) ABB CHBX01R предпочтителен благодаря защите от помех и сертификациям.
Предостережения
- Настройка протоколов: При конфигурации через ABB Control Builder Plus четко задайте параметры каждого протокола (скорость, адрес устройства) — несоответствие приведет к сбросу связи.
- Кабелирование: Для Ethernet-портов используйте экранированные кабели Cat5e или выше (длина до 100 м), для RS-485 — кабели с дифференциальной передачей — это уменьшает помехи.
- Питание: Используйте резервированное питание для критических процессов (нефтегаз, энергетика) — это предотвращает отключение модуля при сборе основного электроснабжения.
- Регулярная диагностика: Раз в 3 месяца проверяйте состояние портов и соединений через Control Builder Plus — это выявит деградацию кабелей или нестабильность сигнала на ранней стадии.
