Описание

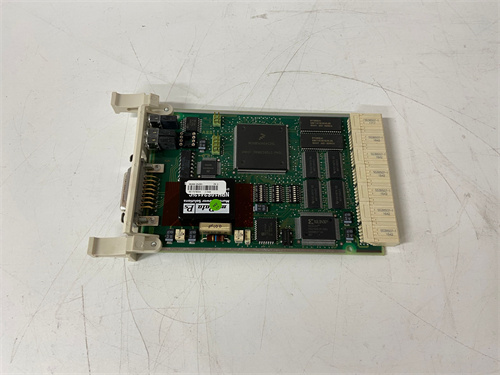

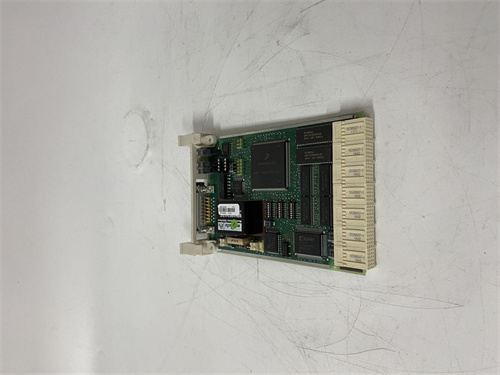

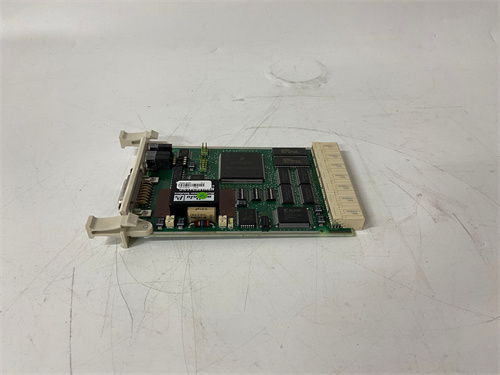

Описание продукта ABB CI545V01 3BUP001191R1
ABB CI545V01 3BUP001191R1 — это высокопроизводительный модуль коммуникации из серии контроллеров ABB AC 800M, специализирующийся на поддержке современных промышленных протоколов PROFINET IRT и EtherNet/IP с артикулом 3BUP001191R1. Этот модуль CI545V01 3BUP001191R1 разработан для критических систем с требованиями к синхронности в микросекундном диапазоне и отказоустойчивости, что делает его незаменимым для автоматизации высокоскоростных процессов (робототехника, металлургия). ABB CI545V01 3BUP001191R1 подтверждает качество бренда ABB, сочетая в себе гибкость интеграции с расширенными функциями мониторинга и безопасности.
ABB CI545V01 3BUP001191R1 поддерживает скорость передачи до 1 Гбит/с (Gigabit Ethernet) по каждому протоколу и оснащен кольцевой топологией PROFINET Ring с восстановлением связи за ≤200 мс. Например, в автомобильных сборочных линиях CI545V01 3BUP001191R1 синхронизирует работу роботов-манипуляторов (PROFINET IRT, задержка ≤1 мс) и систем отслеживания деталей (EtherNet/IP), обеспечивая безупречную координацию движений. В металлургических комбинатах ABB CI545V01 3BUP001191R1 управляет приводами горячих прокатных станов (PROFINET IRT) и передает данные о температуре расплава (EtherNet/IP), демонстрируя устойчивость при интенсивных электромагнитных помехах. ABB CI545V01 3BUP001191R1 легко интегрируется в контроллеры ABB AC 800M через стандартную внутреннюю шину, не требуя дополнительного программного обеспечения. [Ссылка на продукт ABB CI545V01 3BUP001191R1]
Технические параметры ABB CI545V01 3BUP001191R1
- Тип устройства: Модуль коммуникации ABB AC 800M с поддержкой PROFINET IRT и EtherNet/IP (версия V01, артикул 3BUP001191R1)
- Основная функция: Синхронная и отказоустойчивая коммуникация между контроллером AC 800M и внешними устройствами
- Поддерживаемые протоколы:
- PROFINET IRT (изохронное реальное время, задержка ≤1 мс) и PROFINET RT
- EtherNet/IP (соответствует ODVA, задержка ≤10 мс, поддержка CIP Safety SIL 2)
- Количество Ethernet-разъемов: 4 × RJ45 (2 для PROFINET IRT/RT, 2 для EtherNet/IP; 10/100/1000 Mbit/s, полнодуплекс)
- Топологии сети:
- PROFINET: Линейная, кольцевая (PROFINET Ring, восстановление ≤200 мс)
- EtherNet/IP: Линейная, звездчатая
- Максимальное количество подчиненных устройств:
- PROFINET IRT/RT: до 256 устройств
- EtherNet/IP: до 64 устройства (мастер-режим, 16 безопасных узлов CIP Safety)
- Расстояние передачи: До 100 м на сегменте (кабель Cat.5e/Cat.6, экранированный)
- Изоляция: 500 В有效值 между Ethernet-линями и шиной контроллера AC 800M
- Питание: Из шиной AC 800M (24 В DC, потребление ≤4.5 Вт)
- Температурный диапазон:
- Рабочий: -10 °C до +65 °C
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими креплениями, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867)
- Сертификаты: CE, UL, RoHS, PROFINET Conformance, ODVA EtherNet/IP, IEC 61508 (SIL 2)
- Артикул: 3BUP001191R1
- Вес: ≈380 г
- Габариты: 85 × 140 × 42 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI545V01 3BUP001191R1
ABB CI545V01 3BUP001191R1 выделяется синхронностью, отказоустойчивостью и безопасностью:
- PROFINET IRT с задержкой ≤1 мс: Идеально для высокоскоростных процессов (роботы, прокатные станки), где требуется абсолютная синхронность устройств.
- Кольцевая топология PROFINET Ring: Автоматическое восстановление связи за ≤200 мс предотвращает остановки при разрыве кабеля — критично для непрерывных производств.
- Gigabit Ethernet: Высокая скорость (1 Гбит/с) позволяет передавать большие объемы данных (видеомониторинг, логи диагностики) без снижения производительности.
- CIP Safety SIL 2: Безопасная передача сигналов для критических систем (аварийные остановки, защита операторов), соответствуюя международным стандартам.
Применение в отраслях
- Автомобильная промышленность: Синхронизация роботов сборочных линий (PROFINET IRT) и безопасный контроль зон (EtherNet/IP CIP Safety)
- Металлургия: Управление приводами горячих прокатных станов (PROFINET IRT) и передача данных о температуре расплава (EtherNet/IP)
- Электроэнергетика: Мониторинг параметров турбин (EtherNet/IP) и синхронное управление вспомогательными приводами (PROFINET IRT)
- Легкая промышленность: Автоматизация станков с ЧПУ высокой скорости (PROFINET IRT) и система защиты оборудования (EtherNet/IP CIP Safety)
Сравнение с конкурентами (включая ABB CI541V1 3BSE014666R1 и Siemens PN/IP Advanced)
| Параметр | ABB CI545V01 3BUP001191R1 | ABB CI541V1 3BSE014666R1 | Siemens PN/IP Advanced |
|---|---|---|---|
| Основной протокол PROFINET | IRT (≤1 мс) | RT (≤8 мс) | RT (≤5 мс) |
| Скорость Ethernet | 1 Гбит/с | 100 Мбит/с | 100 Мбит/с |
| Кольцевая топология | Да (восстановление ≤200 мс) | Нет | Да (восстановление ≤500 мс) |
| Задержка EtherNet/IP | ≤10 мс | ≤12 мс | ≤11 мс |
| Совместимость с AC 800M | Полная | Полная | Ограниченная |
Советы по выбору и предостережению
-
Выбор: ABB CI545V01 3BUP001191R1 — для систем AC 800M с требованиями к синхронности ≤1 мс, отказоустойчивости (кольцевая топология) или критическим безопасным процессам (нефтегаз, автомобильная промышленность). Для стандартных задач подойдет ABB CI541V1 3BSE014666R1.
-
Установка:
- Используйте кабели Cat.6 (экранированные) для PROFINET IRT — гарантирует стабильность сигнала при 1 Гбит/с и предотвращает помехи.
- При построении PROFINET Ring проверьте правильность подключения “ин” и “ут” разъемов — ошибка приведет к сбою восстановления связи.
-
Обслуживание:
- Регулярно проверяйте статус кольцевой топологии через ПО ABB Control Builder M — контролируйте время восстановления и наличие сбоев в сети.
- Архивируйте конфигурацию (включая параметры PROFINET IRT и CIP Safety) — ускоряет восстановление при замене модуля.
-
Безопасность:
- В зонах с высокими электромагнитными помехами (близко к крупным приводам) используйте дополнительные фильтры сигнала — предотвращает искажения передачи PROFINET IRT.
- Перед заменой отключите питание контроллера AC 800M — защищает внутреннюю шину от повреждений и сохраняет конфигурацию.
ABB CI545V01 3BUP001191R1 — это топовыый модуль коммуникации, сочетающий качество ABB с синхронностью PROFINET IRT и безопасностью CIP Safety, идеальный для самых требовательных автоматизированных систем.
CI545V01
