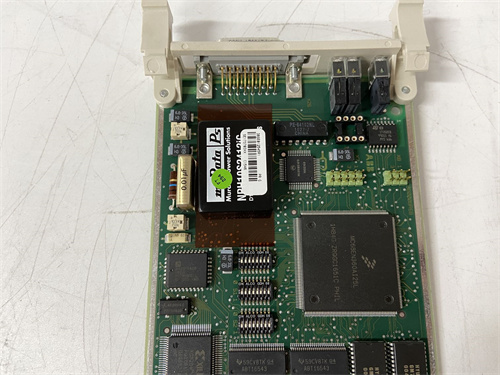

Описание продукта ABB CI546 3BSE012545R1
ABB CI546 3BSE012545R1 — это многофункциональный модуль коммуникации из серии контроллеров ABB AC 800M, специализирующийся на поддержке трех ключевых промышленных протоколов: PROFINET RT, EtherNet/IP и Modbus TCP, с подтвержденным артикулом 3BSE012545R1. Этот модуль CI546 3BSE012545R1 разработан для решения сложных задач интеграции — он позволяет параллельно управлять устройствами разных производителей, передавать данные в системы мониторинга и обеспечивать обратную связь с контроллером AC 800M. ABB CI546 3BSE012545R1 подтверждает качество бренда ABB, сочетая в себе универсальность с высокой надежностью, даже в условиях агрессивной промышленной среды.
ABB CI546 3BSE012545R1 поддерживает скорость передачи до 100 Mbit/s по каждому протоколу и оснащен функцией автоматического диагностирования сетевых сбоев (например, идентификация разорванных кабелей или неисправных устройств). Например, в нефтехимических заводах CI546 3BSE012545R1 связывает контроллер AC 800M с приводами насосов (PROFINET RT), датчиками давления (EtherNet/IP) и панелями оператора (Modbus TCP), обеспечивая комплексное управление процессами. В системах водоподготовки ABB CI546 3BSE012545R1 передает данные о уровне воды (EtherNet/IP) в SCADA (Modbus TCP) и регулирует затворы (PROFINET RT), демонстрируя стабильность при перепадах напряжения. ABB CI546 3BSE012545R1 легко интегрируется в существующие установки AC 800M через стандартную внутреннюю шину, что сокращает время настройки и минимизирует риски ошибок. [Ссылка на продукт ABB CI546 3BSE012545R1]
Технические параметры ABB CI546 3BSE012545R1
- Тип устройства: Модуль коммуникации ABB AC 800M с поддержкой PROFINET RT, EtherNet/IP и Modbus TCP (артикул 3BSE012545R1)
- Основная функция: Организация триплетной коммуникации между контроллером AC 800M и внешними устройствами, мониторинг и диагностика сети
- Поддерживаемые протоколы:
- PROFINET RT (реальное время, задержка ≤10 мс)
- EtherNet/IP (соответствует ODVA, задержка ≤15 мс)
- Modbus TCP (для мониторинга SCADA и панелей оператора, скорость до 100 Mbit/s)
- Количество Ethernet-разъемов: 6 × RJ45 (2 для PROFINET RT, 2 для EtherNet/IP, 2 для Modbus TCP; 10/100 Mbit/s, полнодуплекс)
- Топологии сети: Линейная, звездчатая (совместима с промышленными коммутаторами ABB, Siemens, Rockwell)
- Максимальное количество подчиненных устройств:
- PROFINET RT: до 128 устройств
- EtherNet/IP: до 64 устройства (мастер-режим)
- Modbus TCP: до 32 клиента/сервера (одновременно)
- Расстояние передачи: До 100 м на одном сегменте (кабель Cat.5e/Cat.6, экранированный)
- Изоляция: 500 В有效值 между Ethernet-линями и шиной контроллера AC 800M
- Питание: Из шиной контроллера AC 800M (24 В DC, потребление ≤4 Вт)
- Температурный диапазон:
- Рабочий: 0 °C до +60 °C
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими креплениями, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867)
- Функции диагностики: Мониторинг состояния соединений, логирование ошибок (последние 500 событий), оповещения о сбоях
- Сертификаты: CE, UL, RoHS, PROFINET Conformance, ODVA EtherNet/IP, Modbus-IDA Certificate
- Артикул: 3BSE012545R1
- Вес: ≈390 г
- Габариты: 85 × 140 × 45 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI546 3BSE012545R1
ABB CI546 3BSE012545R1 выделяется универсальностью, диагностикой и гибкостью:
- Триплетная поддержка протоколов: Одновременно работает с PROFINET RT, EtherNet/IP и Modbus TCP — устраняет необходимость в нескольких модулях коммуникации и снижает затраты на оборудование.
- 6 Ethernet-разъемов: Независимая коммуникация по каждому протоколу, предотвращая перегрузку сети и снижение производительности (например, трафик Modbus TCP не влияет на PROFINET RT).
- Автоматическая диагностика: Мониторинг состояния соединений и логирование ошибок позволяет быстро выявлять неисправности (разорванные кабели, нерабочие устройства) и минимизировать время простоя.
- Легкая интеграция в AC 800M: Подключение через стандартную шину контроллера, без необходимости дополнительного программного обеспечения — настройка через ПО ABB Control Builder M.
Применение в отраслях
- Нефтехимическая промышленность: Управление насосами (PROFINET RT), сбор данных с датчиков (EtherNet/IP), мониторинг через SCADA (Modbus TCP)
- Водоподготовка и канализация: Регулировка затворов (PROFINET RT), передача данных о уровне воды (EtherNet/IP), отображение параметров на панелях (Modbus TCP)
- Легкая промышленность: Автоматизация линий упаковки (PROFINET RT), контроль качества продукции (EtherNet/IP), связь с системами ERP (Modbus TCP)
- Горнодобывающая промышленность: Контроль конвейеров (PROFINET RT), сбор данных о давлении в шахтах (EtherNet/IP), мониторинг безопасности (Modbus TCP)
Сравнение с конкурентами (включая ABB CI541V1 3BSE014666R1 и Rockwell 1756-ENBT)
| Параметр | ABB CI546 3BSE012545R1 | ABB CI541V1 3BSE014666R1 | Rockwell 1756-ENBT |
|---|---|---|---|
| Поддерживаемые протоколы | PROFINET RT, EtherNet/IP, Modbus TCP | PROFINET RT, EtherNet/IP | EtherNet/IP, Modbus TCP |
| Количество Ethernet-разъемов | 6 × RJ45 | 4 × RJ45 | 2 × RJ45 |
| Максимальное количество устройств (PROFINET) | 128 | 128 | Нет поддержки |
| Функции диагностики | Логирование ошибок, мониторинг соединений | Базовый мониторинг | Логирование ошибок |
| Совместимость с AC 800M | Полная | Полная | Ограниченная |
Советы по выбору и предостережению
-
Выбор: ABB CI546 3BSE012545R1 — для систем AC 800M, где нужно интегрировать устройства по трем протоколам одновременно (нефтехимия, водоподготовка). Для задач с двумя протоколами и требованиями к безопасности (SIL 2) подойдет ABB CI541V1 3BSE014666R1.
-
Установка:
- Используйте экранированные кабели Cat.5e/Cat.6 — предотвращает электромагнитные помехи от приводов, трансформаторов или других мощных устройств.
- Разделяйте линии разных протоколов по отдельным коммутаторам (например, PROFINET RT на коммутаторе ABB, Modbus TCP на коммутаторе Siemens) — избежите конфликтов трафика.
-
Обслуживание:
- Регулярно проверяйте логи диагностики через ПО ABB Control Builder M — своевременное выявление проблем (например, снижение качества сигнала в линии EtherNet/IP).
- Архивируйте конфигурацию модуля (IP-адреса, параметры протоколов) — ускоряет восстановление при замене устройства или сборе системы.
-
Безопасность:
- Назначайте уникальные IP-адреса для каждого устройства в сети — предотвращает конфликты и несанкционированный доступ к модулю.
- Перед заменой или обслуживанием отключите питание контроллера AC 800M — защищает внутреннюю шину от повреждений и сохраняет конфигурацию.
ABB CI546 3BSE012545R1 — это универсальный модуль коммуникации, сочетающий качество ABB с триплетной поддержкой протоколов и удобством диагностики, идеальный для сложных распределенных систем автоматизации.
