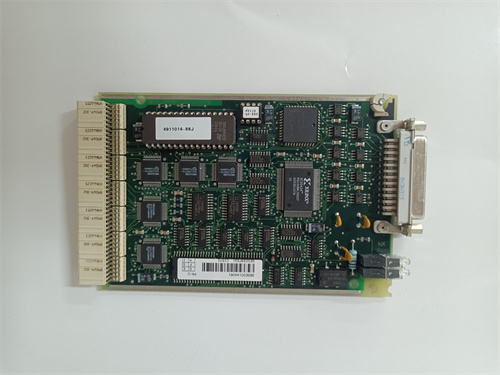

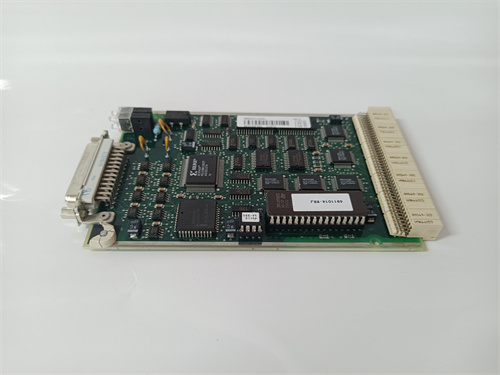

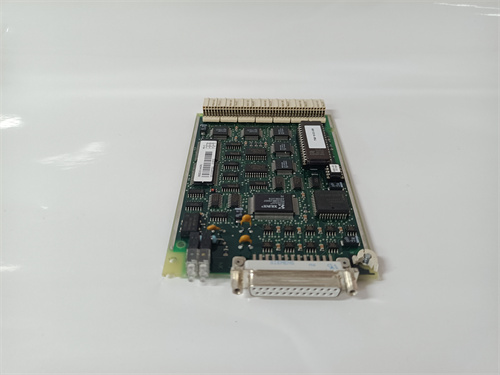

Описание продукта ABB CI570 3BSE001440R1
ABB CI570 3BSE001440R1 — это специализированный модуль коммуникации из серии контроллеров ABB AC 800M, предназначенный для обеспечения высоконадежной связи через протокол PROFIBUS DP (Decentralized Periphery) с расширенными возможностями управления подчиненными устройствами, идентифицируемый по артикулу 3BSE001440R1. Этот модуль CI570 3BSE001440R1 разработан для распределенных систем, где требуется стабильная передача данных между контроллером AC 800M и широким спектром промышленного оборудования (датчики, приводы, модули ввода-вывода) в условиях тяжелой промышленности. ABB CI570 3BSE001440R1 подтверждает качество бренда ABB, сочетая в себе простоту интеграции с высокой устойчивостью к электромагнитным помехам.
ABB CI570 3BSE001440R1 поддерживает роль мастера PROFIBUS DP и управляет до 124 подчиненными устройствами, что делает его идеальным для крупных установок. Например, в металлургических комбинатах CI570 3BSE001440R1 связывает контроллер AC 800M с приводами конвейеров (PROFIBUS DP) и датчиками положения прокатных станов, обеспечивая синхронность процессов с минимальной задержкой. В системах водоподготовки ABB CI570 3BSE001440R1 передает данные о уровне воды и расходе из датчиков (PROFIBUS DP) в контроллер, а также управляет затворами и насосами, демонстрируя надежность при перепадах напряжения. ABB CI570 3BSE001440R1 легко интегрируется в существующие установки AC 800M через стандартную внутреннюю шину, не требуя сложной настройки. [Ссылка на продукт ABB CI570 3BSE001440R1]
Технические параметры ABB CI570 3BSE001440R1
- Тип устройства: Модуль коммуникации ABB AC 800M с поддержкой PROFIBUS DP (роль мастера), артикул 3BSE001440R1
- Основная функция: Организация связи между контроллером AC 800M и подчиненными устройствами PROFIBUS DP
- Поддерживаемый протокол: PROFIBUS DP V1/V2 (соответствует стандарту IEC 61158-3), режим мастера Class 1
- Количество линий PROFIBUS DP: 1 физическая линия (двойной шина для повышенной надежности)
- Скорость передачи данных: 9.6 кбит/с – 12 Мбит/с (автоматическая адаптация или ручная настройка)
- Максимальное количество подчиненных устройств: 124 (по уникальным адресам PROFIBUS DP, 0–126)
- Расстояние передачи:
- При 12 Мбит/с: до 100 м
- При 1.5 Мбит/с: до 400 м
- При 9.6 кбит/с: до 1200 м (с использованием усилителей сигнала – до 10 км)
- Изоляция: 500 В有效值 между линией PROFIBUS DP и шиной контроллера AC 800M
- Питание: Из шиной контроллера AC 800M (24 В DC, потребление ≤2.8 Вт)
- Температурный диапазон:
- Рабочий: 0 °C до +60 °C
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими креплениями, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867)
- Функции диагностики: Мониторинг состояния линий PROFIBUS DP, логирование ошибок (последние 200 событий), оповещения о разрыве кабеля
- Сертификаты: CE, UL, RoHS, PROFIBUS Conformance Test Certificate, IEC 61131-2
- Артикул: 3BSE001440R1
- Вес: ≈310 г
- Габариты: 85 × 140 × 38 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI570 3BSE001440R1
ABB CI570 3BSE001440R1 выделяется надежностью, гибкостью и простотой использования:
- Роль мастера PROFIBUS DP Class 1: Управление до 124 подчиненными устройствами позволяет строить крупные распределенные сети без дополнительных концентраторов, что актуально для металлургии и энергетики.
- Автоматическая адаптация скорости: Подстраивается под условия сети (длина кабеля, уровень помех), предотвращая потери данных и снижение стабильности процессов.
- Двойная шина PROFIBUS DP: Повышенная надежность связи – при сбое одной линии сигнал автоматически переключается на резервную, минимизируя время простоя.
- Легкая интеграция в AC 800M: Подключение через стандартную шину контроллера, настройка через ПО ABB Control Builder M – не требуется специальное программное обеспечение.
Применение в отраслях
- Металлургия: Связь контроллера с приводами конвейеров, датчиками положения прокатных станов и модулями защиты оборудования (PROFIBUS DP)
- Электроэнергетика: Передача данных между контроллером AC 800M и вспомогательными системами ТЭЦ (например, модули регулировки давления в охлаждающих системах)
- Водоподготовка и канализация: Управление насосами, затворами и датчиками уровня воды (PROFIBUS DP), обеспечение безперебойной работы очистных сооружений
- Легкая промышленность: Автоматизация станков с ЧПУ и линий упаковки – связь с приводами и системами отслеживания продукции
Сравнение с конкурентами (включая ABB CI527A 3BSE035684R1 и Siemens CP 343-5)
| Параметр | ABB CI570 3BSE001440R1 | ABB CI527A 3BSE035684R1 | Siemens CP 343-5 (PROFIBUS DP) |
|---|---|---|---|
| Роль в сети PROFIBUS DP | Мастер Class 1 | Мастер Class 1 | Мастер Class 1 |
| Максимальное количество устройств | 124 | 124 | 124 |
| Двойная шина PROFIBUS DP | Да | Нет | Нет |
| Совместимость с AC 800M | Полная | Полная | Ограниченная |
| Функции диагностики | Логирование ошибок, оповещения о разрыве | Базовый мониторинг | Логирование ошибок |
Советы по выбору и предостережению
-
Выбор: ABB CI570 3BSE001440R1 — для систем AC 800M, где требуется повышенная надежность связи PROFIBUS DP (двойная шина) или работа с крупным количеством устройств (металлургия, водоподготовка). Для стандартных задач с PROFIBUS DP подойдет ABB CI527A 3BSE035684R1.
-
Установка:
- Используйте кабели PROFIBUS DP класса A (экранированные, сечение 0.64 мм²) — гарантирует стабильность сигнала при максимальной длине линии и минимализирует электромагнитные помехи.
- При длине линии более 100 м (при скорости 12 Мбит/с) установите усилители сигнала PROFIBUS DP — предотвращает ослабление сигнала и потери данных.
-
Обслуживание:
- Регулярно проверяйте состояние линий PROFIBUS DP через ПО ABB Control Builder M — своевременное выявление разрывов кабеля, ослабления контактов или неисправных подчиненных устройств.
- Архивируйте конфигурацию модуля (адреса устройств, скорость передачи) — ускоряет восстановление при замене модуля или сборе сети.
-
Безопасность:
- Перед заменой модуля отключите питание контроллера AC 800M — защищает внутреннюю шину от повреждений и предотвращает несанкционированное изменение настроек.
- В зонах с высокими электромагнитными помехами (близко к трансформаторам или крупным приводам) используйте дополнительные экранированные кабели и фильтры сигнала — предотвращает искажения передачи.
ABB CI570 3BSE001440R1 — это надежный модуль коммуникации PROFIBUS DP, сочетающий качество ABB с повышенной надежностью и гибкостью, идеальный для распределенных систем автоматизации в тяжелой промышленности.
