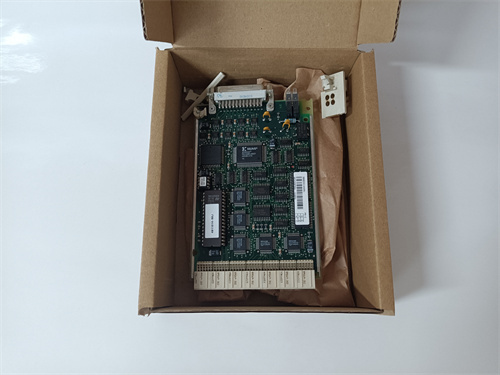

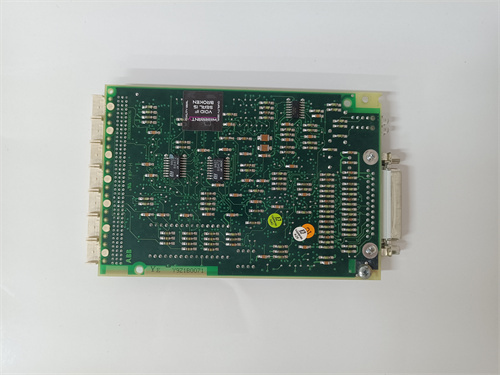

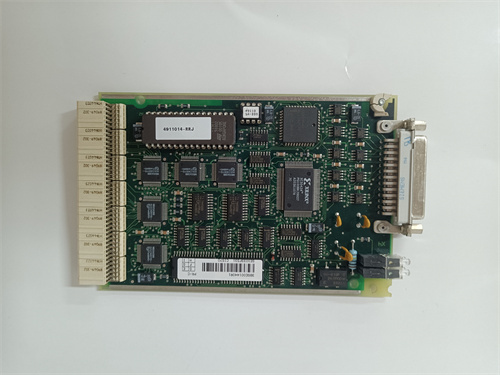

Описание продукта ABB CI592
ABB CI592 — это многофункциональный модуль коммуникации из серии контроллеров ABB AC 800M, специализирующийся на обеспечении гибкой связи с различными промышленными устройствами через протокол Modbus RTU/ASCII, что делает его универсальным для интеграции в разнообразные автоматизированные системы. Этот модуль CI592 разработан для работы в условиях тяжелой промышленности, где требуется стабильность при перепадах напряжения и электромагнитных помехах. ABB CI592 подтверждает качество бренда ABB, сочетая в себе простоту настройки с широкими возможностями подключения к устройствам сторонних производителей (датчики, приводы, панели оператора).
ABB CI592 поддерживает как роль мастера, так и ведомого в сети Modbus, что позволяет гибко настраивать его в существующих инфраструктурах. Например, в системах водоподготовки CI592 связывает контроллер AC 800M с датчиками уровня воды (в роли мастера Modbus RTU) и передаёт данные в удаленные SCADA-системы (в роли ведомого), обеспечивая комплексное управление процессами. В пищевых производствах ABB CI592 управляет системами охлаждения (Modbus RTU) и обменивается данными с панелями оператора (Modbus ASCII), демонстрируя надежность при агрессивных условиях (влажность, температурные перепады). ABB CI592 легко интегрируется в установки AC 800M через стандартную внутреннюю шину, не требуя дополнительного программного обеспечения. [Ссылка на продукт ABB CI592]
Технические параметры ABB CI592
- Тип устройства: Модуль коммуникации ABB AC 800M с поддержкой Modbus RTU/ASCII, модель CI592
- Основная функция: Организация связи между контроллером AC 800M и устройствами Modbus RTU/ASCII (роли мастера и ведомого)
- Поддерживаемые протоколы:
- Modbus RTU (RS-485, скорость 300 бит/с – 115.2 кбит/с)
- Modbus ASCII (RS-485, скорость 300 бит/с – 19.2 кбит/с)
- Роли в сети: Мастер и ведомый (конфигурируемые через ПО ABB Control Builder M)
- Количество интерфейсов: 1 порт RS-485 (для подключения к линии Modbus; двухпроводной, экранированный)
- Максимальное количество подчиненных устройств (в роли мастера): 32 устройства Modbus RTU/ASCII
- Расстояние передачи: До 1200 м при скорости ≤9600 бит/с (с использованием витого экранированного кабеля 0.5 мм²)
- Изоляция: 250 В между линией Modbus и шиной контроллера AC 800M
- Питание: Из шиной контроллера AC 800M (24 В DC, потребление ≤2.5 Вт)
- Температурный диапазон:
- Рабочий: 0 °C до +60 °C
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими креплениями, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867)
- Функции диагностики: Мониторинг состояния линии Modbus, логирование ошибок (последние 100 событий), оповещения о разрыве кабеля
- Сертификаты: CE, UL, RoHS, Modbus-IDA Compliance Certificate, IEC 61131-2
- Вес: ≈280 г
- Габариты: 85 × 140 × 36 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI592
ABB CI592 выделяется универсальностью, простотой использования и надежностью:
- Две роли в сети Modbus: Может работать как мастер (управление подчиненными устройствами) и ведомый (передача данных внешним системам) — устраняет необходимость в нескольких модулях.
- Широкий диапазон скоростей: Поддерживает передачу данных от 300 бит/с до 115.2 кбит/с, что позволяет интегрироваться с как новым, так и устаревшим оборудованием.
- Защищенный интерфейс RS-485: Изоляция 250 В и защита от перегрузок предотвращают повреждение модуля при коротких замыканиях в линии или электромагнитных помехах.
- Легкая интеграция: Конфигурация через ПО ABB Control Builder M с интуитивным интерфейсом — не требует глубоких знаний протокола Modbus.
Применение в отраслях
- Водоподготовка и канализация: Связь с датчиками уровня воды, насосами и затворами (Modbus RTU), передача данных в SCADA (в роли ведомого)
- Пищевая промышленность: Управление системами охлаждения и сушки (Modbus RTU), обмен данными с панелями оператора (Modbus ASCII)
- Легкая промышленность: Интеграция с станками с ЧПУ и линий упаковки (Modbus RTU) от сторонних производителей (Siemens, Mitsubishi)
- Электроэнергетика (вспомогательные системы): Связь с модулями измерения электроэнергии и защитными реле (Modbus RTU)
Сравнение с конкурентами (включая ABB CI580 3BSE008599R1 и Schneider Modbus Bridge)
| Параметр | ABB CI592 | ABB CI580 3BSE008599R1 (Modbus TCP) | Schneider Modbus Bridge |
|---|---|---|---|
| Поддерживаемые протоколы Modbus | RTU/ASCII (RS-485) | TCP (Ethernet) | RTU/ASCII (RS-485) |
| Роли в сети | Мастер + ведомый | Мастер + ведомый | Только мастер |
| Максимальное количество устройств | 32 | 64 | 32 |
| Изоляция | 250 В有效值 | 500 В有效值 | 250 В有效值 |
| Совместимость с AC 800M | Полная | Полная | Ограниченная |
Советы по выбору и предостережению
-
Выбор: ABB CI592 — для систем AC 800M, где требуется интеграция с устройствами Modbus RTU/ASCII (водоподготовка, пищевая промышленность). Для Modbus TCP подойдет ABB CI580 3BSE008599R1.
-
Установка:
- Используйте витые экранированные кабели RS-485 с сечением 0.5–0.75 мм² — гарантирует стабильность сигнала при максимальной длине линии и минимзирует электромагнитные помехи.
- При подключении более 8 устройств установите терминатор на конце линии (120 Ом) — предотвращает отражения сигнала и искажения данных.
-
Обслуживание:
- Регулярно проверяйте состояние линии Modbus через ПО ABB Control Builder M — своевременное выявление разрывов кабеля, ослабления контактов или неисправных устройств.
- Архивируйте конфигурацию модуля (скорость, роль, адреса устройств) — ускоряет восстановление при замене модуля или сборе сети.
-
Безопасность:
- Перед заменой модуля отключите питание контроллера AC 800M — защищает внутреннюю шину от повреждений и предотвращает несанкционированное изменение настроек.
- В зонах с высокими электромагнитными помехами (близко к крупным приводам) используйте дополнительные фильтры сигнала RS-485 — предотвращает искажения передачи.
ABB CI592 — это универсальный модуль коммуникации Modbus для систем ABB, сочетающий качество бренда с простотой интеграции и надежностью, идеальный для разнообразных промышленных автоматизационных проектов.
