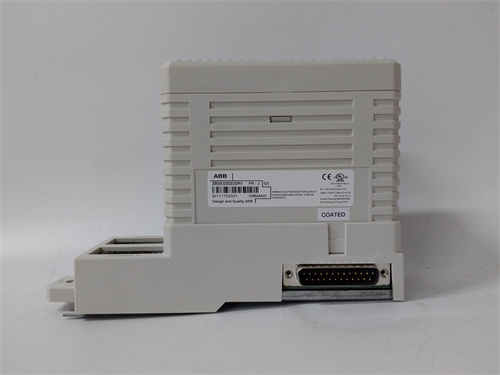

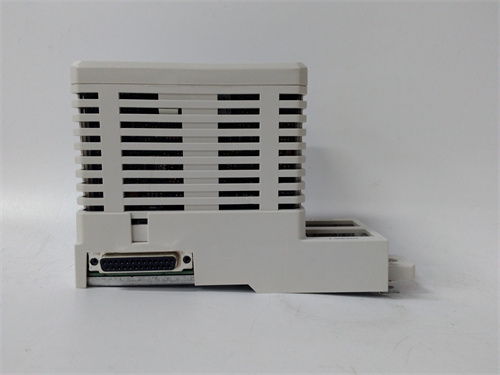

Описание продукта ABB CI801 3BSE022366R1
ABB CI801 3BSE022366R1 — это специализированный модуль коммуникации из серии контроллеров ABB AC 800M, предназначенный для обеспечения стабильной двусторонней связи между контроллером AC 800M и внешними автоматическими системами через протокол Ethernet (TCP/IP), с функциями защищенной передачи данных и расширенной диагностики, идентифицируемый по артикулу 3BSE022366R1. Этот модуль CI801 3BSE022366R1 разработан для критических промышленных сетей, где требуется не только быстрая, но и надежная интеграция с системами мониторинга (SCADA), управления (MES) или другими контроллерами — он подтверждает высокое качество бренда ABB, сочетая в себе производительность с простотой эксплуатации.
ABB CI801 3BSE022366R1 поддерживает стандартные Ethernet-интерфейсы и промышленные протоколы, что позволяет легко интегрировать его в существующие сетевые инфраструктуры. Например, в нефтехимических заводах CI801 3BSE022366R1 передает данные о температуре и давлении реакторов (собранные контроллером AC 800M) в центральную систему SCADA, обеспечивая операторам реальное отслеживание процессов и своевременное реагирование на отклонения. В производственных линиях электроники ABB CI801 3BSE022366R1 получает команды от системы MES и передает их в контроллер AC 800M, синхронизируя производство с планами и минимизируя простои. ABB CI801 3BSE022366R1 легко монтируется в шасси контроллеров AC 800M через стандартную внутреннюю шину, не требуя сложной настройки сетевых параметров. [Ссылка на продукт ABB CI801 3BSE022366R1]
Технические параметры ABB CI801 3BSE022366R1
- Тип устройства: Модуль коммуникации ABB AC 800M (Ethernet TCP/IP), модель CI801, артикул 3BSE022366R1
- Основная функция: Обеспечение связи контроллера ABB AC 800M с внешними системами через Ethernet (TCP/IP) с защитой данных
- Поддерживаемые протоколы:
- Основные: TCP/IP, UDP, IP, ICMP (для диагностики пинга)
- Промышленные: Modbus TCP (клиент/сервер), ABB Control Network Protocol (CNP) для связи с другими AC 800M
- Диагностические: SNMP (Simple Network Management Protocol) для мониторинга состояния модуля
- Сетевые интерфейсы: 1 порт Ethernet RJ45 (10/100 Mbit/s, полудуплекс/полнодуплекс, автоматическое определение скорости)
- Характеристики коммуникации:
- Максимальная скорость передачи: 100 Mbit/s (полнодуплекс)
- Поддерживаемые адреса: IPv4 (статический IP или получение через DHCP)
- Защита данных: Фильтрация IP-адресов (разрешение/запрещение доступа), контроль доступа по MAC-адресу
- Изоляция:
- Между модулем и шиной AC 800M: 500 В
- Между Ethernet-интерфейсом и модулем: 500 В
- Питание: Из шиной контроллера AC 800M (24 В DC, потребление ≤6 Вт)
- Температурный диапазон:
- Рабочий: 0 °C до +60 °C
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими креплениями, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867, PM868)
- Функции:
- Удаленное конфигурирование через Ethernet (через ПО ABB Control Builder M)
- Логирование сетевых событий (последние 50 ошибок: неудачные подключения, сбои связи)
- Мониторинг нагрузки сети (в процентах, в реальном времени)
- Сертификаты: CE, UL, RoHS, IEC 61131-2, IEEE 802.3 (соответствие Ethernet-стандартам)
- Артикул: 3BSE022366R1
- Вес: ≈350 г
- Габариты: 85 × 140 × 42 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI801 3BSE022366R1
ABB CI801 3BSE022366R1 выделяется простотой интеграции, стабильностью связи и безопасностью данных:
- Стандартная совместимость Ethernet TCP/IP: Работает с большинством промышленных систем (SCADA, MES, панели оператора) и устройств сторонних производителей — не требуется специализированные шлюзы, снижая затраты на инфраструктуру.
- Защита данных через фильтрацию IP/MAC: Ограничивает доступ к модулю только доверенным системам, предотвращая несанкционированный доступ и манипуляции с данными (актуально для критических объектов, например, энергетика).
- Удаленное конфигурирование: Позволяет настраивать параметры модуля и собирать логи ошибок через Ethernet — экономит время инженеров, особенно в объектах с труднодоступными шасси контроллеров.
- Низкое энергопотребление (≤6 Вт): Экономизирует энергию при круглосуточной работе, соответствуюя требованиям к энергоэффективности современных автоматических систем.
- Расширенная диагностика через SNMP: Позволяет интегрировать модуль в системы сетевого мониторинга (например, ABB System 800xA) и своевременно выявлять проблемы с связью (например, снижение скорости передачи, разрыв кабеля).
Применение в отраслях
- Электроэнергетика: Связь контроллеров ABB AC 800M (на гидроэлектростанциях) с системой SCADA — ABB CI801 3BSE022366R1 передает данные о нагрузке на турбины и уровне воды в водохранилищах, обеспечивая безопасное и эффективное управление энергопроизводством.
- Нефтегазовая промышленность: Интеграция контроллеров AC 800M (на трубопроводах) с системой мониторинга давления — CI801 3BSE022366R1 передает алерты о падении давления, предотвращая аварии и утечки нефти/газа.
- Пищевая промышленность: Связь контроллеров AC 800M (на линиях пастеризации) с системой MES — ABB CI801 3BSE022366R1 получает планы производства и передает данные о количестве готовой продукции, синхронизируя автоматику с бизнес-процессами.
- Машиностроение: Интеграция станков с ЧПУ (подключенных к Ethernet) с контроллером AC 800M — CI801 3BSE022366R1 передает программы обработки металла и данные о состоянии станков, обеспечивая координацию работы производственных линий.
Сравнение с конкурентами (включая ABB CI854 3BSE030159R1 и Siemens CP 343-1)
| Параметр | ABB CI801 3BSE022366R1 | ABB CI854 3BSE030159R1 (Gigabit Ethernet) | Siemens CP 343-1 (S7-300) |
|---|---|---|---|
| Сетевые порты | 1 (10/100 Mbit/s) | 2 (10/100/1000 Mbit/s) | 1 (10/100 Mbit/s) |
| Поддерживаемые протоколы | TCP/IP, UDP, Modbus TCP, CNP, SNMP | TCP/IP, UDP, Modbus TCP, CNP, PROFINET, SNMP | TCP/IP, UDP, Modbus TCP, PROFINET |
| Защита данных | Фильтрация IP/MAC | Фильтрация IP/MAC, VPN | Фильтрация IP |
| Поддержка IPv6 | Нет | Да | Нет |
| Совместимость с AC 800M | Полная (встроенная шина) | Полная | Ограниченная (требует шлюза) |
| Потребление энергии | ≤6 Вт | ≤10 Вт | ≤8 Вт |
Советы по выбору и предостережению
-
Выбор: ABB CI801 3BSE022366R1 — для базовых и средних задач коммуникации контроллера ABB AC 800M через Ethernet (подключение к SCADA/MES, удаленное конфигурирование) с требованиями к безопасности данных и низкому энергопотреблению. Если нужны Gigabit-Ethernet или поддержка IPv6, подойдет ABB CI854 3BSE030159R1.
-
Установка:
- Используйте промышленные Ethernet-кабели категории Cat.5e или Cat.6 (например, ABB Industrial Ethernet Cable 6XV1840-2AH10) — обеспечивают стабильность сигнала при длине линии до 100 м и защищают от электромагнитных помех.
- Настройте статический IP-адрес для модуля (вместо DHCP) — предотвращает потерю связи при сбое сервера DHCP, критично для непрерывных процессов (например, нефтехимия).
- Установите модуль не ближе 0.5 м к мощным источникам помех (трансформаторы, электродвигатели) — электромагнитные помехи могут искажать Ethernet-сигналы.
-
Обслуживание:
- Регулярно проверяйте состояние модуля через SNMP или ПО ABB Control Builder M — своевременное выявление проблем (например, низкая скорость передачи, несанкционированные подключения).
- Архивируйте сетевую конфигурацию (IP-адрес, фильтры IP/MAC) — ускоряет восстановление работы при замене модуля.
-
Безопасность:
- Настройте фильтры IP-адресов, разрешая доступ только к IP-адресам систем SCADA, MES и ПК инженера — блокируйте недоверенные адреса, чтобы предотвратить утечку данных.
- Перед заменой модуля отключите Ethernet-кабель и питание контроллера AC 800M — защищает интерфейс модуля и внутреннюю шину от коротких замыканий.
ABB CI801 3BSE022366R1 — это надежный и безопасный модуль коммуникации для систем ABB AC 800M, сочетающий качество бренда с простотой эксплуатации и стабильностью Ethernet-связи, идеальный для интеграции промышленных автоматических систем.
