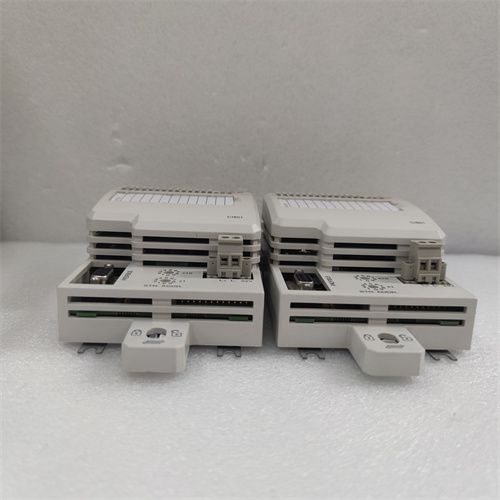

Описание продукта ABB CI801B 3BSE020520R1
ABB CI801B 3BSE020520R1 — это усовершенствованный модуль коммуникации из серии контроллеров ABB AC 800M, специализирующийся на стабильной Ethernet-связи (TCP/IP) между контроллером AC 800M и внешними автоматическими системами (SCADA, MES, другие контроллеры) с функциями усиленной защиты данных и адаптации к суровым промышленным условиям, идентифицируемый по артикулу 3BSE020520R1. Этот модуль CI801B 3BSE020520R1 разработан для критических процессов, где не только скорость, но и надежность передачи данных являются ключевыми — он подтверждает высокое качество бренда ABB, сочетая в себе производительность с расширенными диагностическими возможностями.
ABB CI801B 3BSE020520R1 поддерживает стандартные промышленные протоколы и оснащен улучшенным Ethernet-интерфейсом, устойчивым к электромагнитным помехам. Например, в металлургических комбинатах CI801B 3BSE020520R1 передает данные о температуре плавок (собранные контроллером AC 800M) в систему SCADA, обеспечивая операторам реальное отслеживание и предотвращение перегрева. В фармацевтических производствах ABB CI801B 3BSE020520R1 получает команды от системы MES (планы стерилизации) и передает их в контроллер AC 800M, синхронизируя автоматику с технологическими нормами. ABB CI801B 3BSE020520R1 легко интегрируется в шасси AC 800M через стандартную внутреннюю шину, не требуя сложной настройки. [Ссылка на продукт ABB CI801B 3BSE020520R1]
Технические параметры ABB CI801B 3BSE020520R1
- Тип устройства: Модуль коммуникации ABB AC 800M (Ethernet TCP/IP, усовершенствованная версия), модель CI801B, артикул 3BSE020520R1
- Основная функция: Обеспечение защищенной Ethernet-связи контроллера ABB AC 800M с внешними системами
- Поддерживаемые протоколы:
- Основные: TCP/IP, UDP, IP, ICMP (диагностика пинга)
- Промышленные: Modbus TCP (клиент/сервер), ABB CNP (Control Network Protocol) для связи с другими AC 800M
- Диагностические: SNMP v1/v2c (мониторинг состояния модуля)
- Сетевые интерфейсы: 1 порт Ethernet RJ45 (10/100 Mbit/s, полудуплекс/полнодуплекс, автоматическое определение скорости)
- Характеристики коммуникации:
- Максимальная скорость передачи: 100 Mbit/s (полнодуплекс)
- Поддерживаемые адреса: IPv4 (статический IP или DHCP)
- Защита данных: Фильтрация IP-адресов, контроль доступа по MAC-адресу, проверка чексумм данных
- Изоляция:
- Между модулем и шиной AC 800M: 1000 В有 (усиленная, по сравнению с базовыми версиями)
- Между Ethernet-интерфейсом и модулем: 500 В
- Питание: Из шиной контроллера AC 800M (24 В DC, потребление ≤7 Вт)
- Температурный диапазон:
- Рабочий: -10 °C до +65 °C (расширенный, для экстремальных условий)
- Хранение: -40 °C до +85 °C
- Влажность: 5–95% относительной влажности (без конденсации)
- Корпус: Пластиковый с металлическими вставками, антикоррозийное покрытие, степень защиты IP20
- Интерфейс с контроллером: Внутренняя шина AC 800M (совместима с PM861, PM864, PM866, PM867, PM868)
- Функции:
- Удаленное конфигурирование через Ethernet (через ABB Control Builder M)
- Логирование сетевых событий (последние 60 ошибок: сбои связи, несанкционированные подключения)
- Мониторинг нагрузки сети (в реальном времени)
- Сертификаты: CE, UL, RoHS, IEC 61131-2, IEEE 802.3, ATEX Zone 2/22 (для зон с повышенным риском взрыва)
- Артикул: 3BSE020520R1
- Вес: ≈380 г
- Габариты: 85 × 140 × 45 мм (ширина × высота × глубина)
Преимущества и особенности ABB CI801B 3BSE020520R1
ABB CI801B 3BSE020520R1 выделяется усиленной защитой, расширенным температурным диапазоном и безопасностью данных:
- Усиленная изоляция (1000 В有效值): Защищает модуль от сильных перепадов напряжения и электромагнитных помех, актуально для металлургии и энергетики с мощным электрооборудованием.
- Расширенный температурный диапазон (-10 °C до +65 °C): Позволяет использовать модуль в холодных цехах (например, пищевая промышленность) и жарких производствах (металлургия), без потери стабильности.
- ATEX-сертификация: Подходит для зон с повышенным риском взрыва (нефтегаз, химическая промышленность) — отличает его от базовых версий модулей Ethernet ABB.
- Защита данных через IP/MAC-фильтрацию: Предотвращает несанкционированный доступ к контроллеру AC 800M, критично для систем с чувствительными технологическими данными (фармацевтика, микроэлектроника).
- SNMP-диагностика: Легко интегрируется в корпоративные системы мониторинга (например, ABB System 800xA), позволяя своевременно выявлять проблемы с связью.
Применение в отраслях
- Нефтегазовая промышленность (ATEX Zone 2): Связь контроллеров AC 800M с системой SCADA — ABB CI801B 3BSE020520R1 передает данные о давлении трубопроводов и уровне нефти, обеспечивая безопасность и предотвращая утечки.
- Металлургия: Мониторинг температуры плавок и нагревательных печах — CI801B 3BSE020520R1 передает данные в SCADA, позволяя операторам регулировать нагрев и улучшать качество металла.
- Пищевая промышленность (холодильные цеха): Интеграция контроллеров AC 800M с системой MES — ABB CI801B 3BSE020520R1 работает в условиях -5 °C, передавая данные о температуре замораживания продуктов.
- Электроэнергетика: Удаленное управление контроллерами на гидроэлектростанциях — CI801B 3BSE020520R1 передает команды на регулировку турбин и собирает данные о энергопроизводстве.
Сравнение с конкурентами (включая ABB CI801 3BSE022366R1 и Siemens CP 343-1 Advanced)
| Параметр | ABB CI801B 3BSE020520R1 | ABB CI801 3BSE022366R1 (базовая версия) | Siemens CP 343-1 Advanced (S7-300) |
|---|---|---|---|
| Изоляция (модуль-шина AC 800M) | 1000 В | 500 В | 500 В |
| Температурный диапазон (рабочий) | -10 °C до +65 °C | 0 °C до +60 °C | 0 °C до +60 °C |
| ATEX-сертификация | Да (Zone 2/22) | Нет | Нет |
| Логирование ошибок (количество) | 60 | 50 | 40 |
| Совместимость с AC 800M | Полная | Полная | Ограниченная (требует шлюза) |
Советы по выбору и предостережению
-
Выбор: ABB CI801B 3BSE020520R1 — для систем ABB AC 800M, где требуется усиленная защита (электромагнитные помехи), расширенный температурный диапазон (экстремальные условия) или работа в зонах ATEX (нефтегаз). Для стандартных условий подойдет ABB CI801 3BSE022366R1.
-
Установка:
- Используйте экранированные промышленные Ethernet-кабели Cat.5e (например, ABB Industrial Ethernet Cable 6XV1840-2AH10) — улучшают защиту от помех в металлургических и энергетических объектах.
- Настройте статический IP-адрес и фильтры IP/MAC — предотвратите несанкционированный доступ, особенно в системах с чувствительными данными.
- В зонах ATEX используйте только сертифицированные соединители (например, ABB ATEX Cable Gland) — не соблюдение требований отменяет сертификацию.
-
Обслуживание:
- Регулярно проверяйте состояние модуля через SNMP или Control Builder M — своевременное выявление проблем (например, снижение скорости, несанкционированные подключения).
- Архивируйте сетевую конфигурацию — ускоряет восстановление при замене модуля.
-
Безопасность:
- Перед заменой модуля отключите Ethernet-кабель и питание AC 800M — защищает интерфейс и шину от повреждений.
- В зонах с влажностью >80% периодически проверяйте корпус на коррозию — антикоррозийное покрытие требует ухода для сохранения защиты.
ABB CI801B 3BSE020520R1 — это надежный и защищенный модуль коммуникации для систем ABB AC 800M, сочетающий качество бренда с адаптацией к суровым условиям, идеальный для критических промышленных процессов с требованиями к безопасности и стабильности Ethernet-связи.
