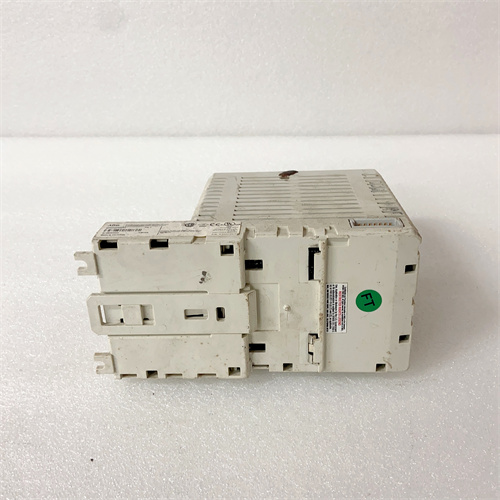

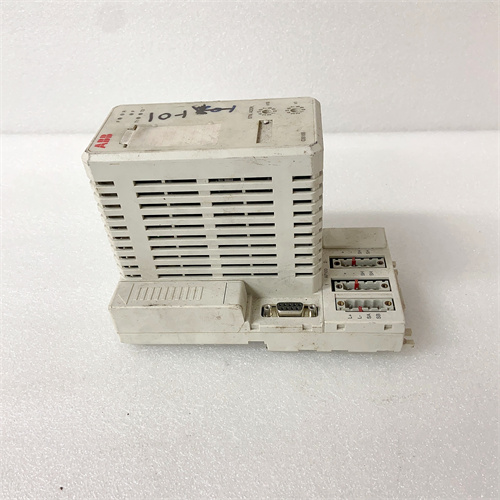

Описание продукта ABB CI810A 3BSE013262R1
ABB CI810A 3BSE013262R1 — это промышленный модуль коммуникации Profibus DP-V1 компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации, где требуется высокоскоростной и надежный обмен данными. Этот модуль ABB CI810A 3BSE013262R1 сочетает в себе поддержку протокола Profibus DP-V1 (включая режимы Master/Slave), устойчивую работу в индустриальных условиях и простоту интеграции, что делает его незаменимым в энергетике, химической промышленности, машиностроении и автопромышленности. ABB CI810A 3BSE013262R1 оснащен специализированным контроллером сети, обеспечивающим передачу данных со скоростью до 12 Мбит/с и обработку до 124 подключенных Profibus-устройств — параметры, критические для систем с множеством датчиков и исполнительных механизмов (например, на линиях сборки автомобилей). Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI810A 3BSE013262R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Siemens, панели оператора B&R, сенсоры Sick). ABB CI810A 3BSE013262R1 поддерживает диагностику на уровне каналов и сетевых ошибок, что позволяет операторам быстро выявлять неисправности и минимизировать время простоя оборудования. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI810A 3BSE013262R1]
Параметры продукта ABB CI810A 3BSE013262R1
- Тип устройства: Модуль коммуникации Profibus DP-V1 для PLC ABB AC800M/AC500-eCo, предназначенный для обмена данными в распределенных системах автоматизации.
- Характеристики сети Profibus DP-V1:
- Поддерживаемые режимы:
- Profibus DP Master: Инициация обмена данными с Slave-устройствами, управление сетью (конфигурация, диагностика).
- Profibus DP Slave: Прием команд от Master-устройства (например, другого PLC ABB или контроллера Siemens).
- Версия протокола: Profibus DP-V1 (совместима с DP-V0) — поддержка как циклического (быстрый обмен данными), так и ациклического (конфигурация, диагностика) обмена.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое или ручное регулирование, поддерживает все стандартные скорости Profibus).
- Количество подключенных устройств: До 124 Slave-устройств в сети (при использовании реповитеров — до 5 сегментов, 32 устройства на сегмент).
- Максимальная длина кабеля: 1000 м (при 9.6 кбит/с – 187.5 кбит/с), 100 м (при 12 Мбит/с) — с использованием витая пара с экранированием (CAT5e).
- Латентность: ≤1 мс (циклический обмен при скорости 12 Мбит/с) — критично для высокоскоростных процессов.
- Поддерживаемые режимы:
- Электрические и интерфейсные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤150 мА.
- Интерфейсы: 1 порт Profibus DP (коннектор Sub-D 9 полюсов, согласно стандарту EN 50170), поддержка опции “отключение линии” (Line Termination) для завершения сегмента.
- Защита: Электростатическое разряд (ESD) ±15 кВ (IEC 61000-4-2), защита от электромагнитных помех (EMC) по классу EN 61000-6-2 (индустриальное окружение).
- Характеристики работы:
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 280 г (без кабелей).
- Габариты: 130 мм (длина) × 35 мм (ширина) × 90 мм (высота) — компактный формат.
- Протоколы диагностики: SNMP v2c, Profibus DP-V1 Diagnostics — удаленное мониторинг состояния сети, регистрация ошибок (обрыв кабеля, неисправное Slave-устройство).
Преимущества и особенности ABB CI810A 3BSE013262R1
- Двухрежимная работа (Master/Slave) и гибкость: Возможность работать как Profibus DP Master, так и Slave позволяет ABB CI810A 3BSE013262R1 адаптироваться к любым топологиям сети — например, в химическом заводе: модуль выступает как Master для управления 50 датчиками давления (Slave-устройства), и как Slave для передачи данных в центральный контроллер PLC ABB AC800M — все без дополнительных адаптеров.
- Высокая скорость и надежность обмена: Поддержка скорости до 12 Мбит/с и латентность ≤1 мс делают ABB CI810A 3BSE013262R1 идеальным для высокоскоростных процессов — например, на автозаводе: модуль обменивается данными с 30 роботами-сборщиками (циклический обмен раз в 1 мс), гарантируя синхронную работу линии.
- Устойчивость в суровых условиях: Защита ESD ±15 кВ, работа в температурном диапазоне -25°C – 70°C и соответствие классу EMC EN 61000-6-2 делают ABB CI810A 3BSE013262R1 устойчивым к электромагнитным помехам — например, в энергетических подстанциях рядом с высоковольтным оборудованием, где обычные модули теряют соединение или искажают данные.
- Легкая конфигурация и диагностика: Модуль автоматически распознается контроллером PLC ABB AC800M/AC500-eCo, а настройку сети (скорость, режим Master/Slave, адреса Slave) и диагностику осуществляет через программное обеспечение ABB Automation Builder. Дополнительно поддерживается визуализация состояния сети через световые индикаторы ( power, link, data transfer) — операторы могут быстро определить наличие проблем без подключения ПК.
Применение ABB CI810A 3BSE013262R1 в отраслях
- Автопромышленность (линии сборки автомобилей):
- Синхронное управление роботами и конвейерами: ABB CI810A 3BSE013262R1 подключен к PLC ABB AC800M, работая как Profibus DP Master для управления 25 роботами-сборщиками (Slave-устройства) и 15 приводами конвейеров. Скорость передачи 12 Мбит/с и латентность ≤1 мс гарантируют, что все устройства работают синхронно, сокращая время сборки одного автомобиля на 10%.
- Энергетика (термоэлектростанции):
- Мониторинг и регулирование турбин: Модуль выступает как Profibus DP Slave, передавая данные о температуре, давлении и скорости турбины (собранные PLC ABB AC800M) в центральную SCADA-систему (Profibus Master). Защита от ЭМП предотвращает искажения сигналов от высоковольтных трансформаторов, обеспечивая точное отображение состояния оборудования.
- Химическая промышленность (реакторные установки):
- Обмен данными с датчиками и клапанами: ABB CI810A 3BSE013262R1 работает как Profibus DP Master, собирая данные от 40 датчиков температуры/pH (Slave) и передавая команды на 20 электроклапанов (Slave) для регулирования процесса. Ациклический обмен (Profibus DP-V1) используется для периодической калибровки датчиков, не прерывая циклический обмен данными.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 342-5 DP, Phoenix Contact FL PROFIBUS DP), ABB CI810A 3BSE013262R1 обладает:
- Более широкой совместимостью с PLC ABB: Поддержка как AC800M (крупные контроллеры для промышленности), так и AC500-eCo (компактные PLC) против ограниченной совместимости у аналогов (например, Siemens CP 342-5 работает только с PLC Siemens S7-300).
- Лучшей интеграцией с ABB ПО: Автоматическое распознавание в ABB Automation Builder и единый интерфейс для конфигурации/диагностики против необходимости установки дополнительных драйверов у конкурентов — сокращает время наладки на 40%.
- Большим количеством подключенных устройств: До 124 Slave-устройств против 32–64 у большинства аналогов — критично для крупных систем (автозаводы, электростанции) с множеством датчиков и исполнительных механизмов.
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется обмен данными по Profibus DP-V1 — автопромышленность, энергетика, химия. Для крупных сетей (≥50 Slave-устройств) выбирайте ABB CI810A 3BSE013262R1 за поддержку 124 устройств; для высокоскоростных процессов — за скорость до 12 Мбит/с.
- Предостережения:
- Для ABB CI810A 3BSE013262R1 используйте только витые пары с двойным экранированием (CAT5e/CAT6) для Profibus-канала — неэкранированные кабели искажают сигналы, особенно при скорости ≥1.5 Мбит/с.
- Не превышайте максимальную длину сегмента (например, 100 м при 12 Мбит/с) — при необходимости используйте Profibus-репитеры (максимум 4 между двумя устройствами).
- При конфигурации адресов Slave-устройств убедитесь, что адреса уникальны в сети — дублирование адресов приведет к конфликтам и остановке обмена данными.
- Регулярно проверяйте состояние кабелей и коннекторов (раз в 3 месяца): окисление контактов или повреждение экранирования снижает надежность связи — очищайте коннекторы сухим кисточком и заменяйте поврежденные кабели.
