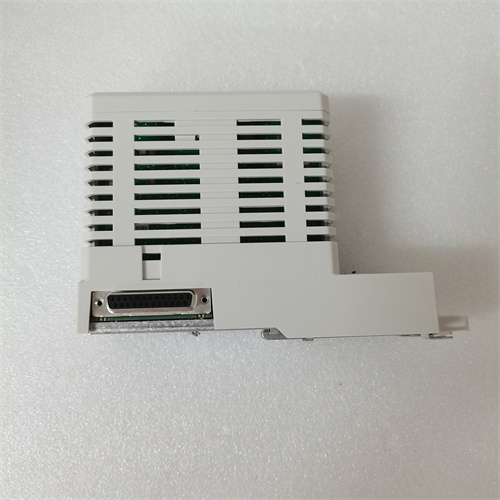

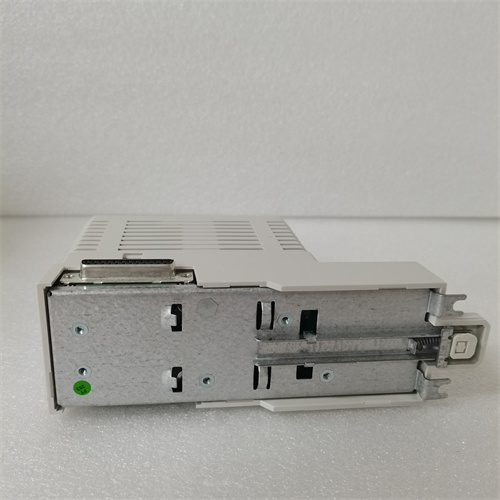

Описание продукта ABB CI810B 3BSE020520R1
ABB CI810B 3BSE020520R1 — это промышленный модуль коммуникации Profibus DP-V1 компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с высокими требованиями к надежности и скорости обмена данными. Этот модуль ABB CI810B 3BSE020520R1 сочетает в себе улучшенную обработку сетевых сигналов, расширенную диагностику и полную совместимость с существующими Profibus-устройствами, что делает его незаменимым в автопромышленности, энергетике, химической промышленности и машиностроении. ABB CI810B 3BSE020520R1 оснащен обновленным контроллером сети, поддерживающим как режим Profibus DP Master (управление сетью), так и DP Slave (прием команд от внешних контроллеров), а также обеспечивающим передачу данных со скоростью до 12 Мбит/с — критично для систем, где задержка в миллисекундах влияет на синхронность процессов (например, линии сборки автомобилей). Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI810B 3BSE020520R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Siemens, сенсоры Sick, панели оператора B&R). ABB CI810B 3BSE020520R1 поддерживает обработку до 124 подключенных Profibus Slave-устройств и включает встроенные функции защиты от электромагнитных помех, что гарантирует стабильную работу даже в суровых индустриальных условиях. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI810B 3BSE020520R1]
Параметры продукта ABB CI810B 3BSE020520R1
- Тип устройства: Модуль коммуникации Profibus DP-V1 для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными в распределенных системах автоматизации.
- Характеристики сети Profibus DP-V1:
- Поддерживаемые режимы:
- Profibus DP Master: Инициация циклического (быстрый обмен, до 1000 циклов/с) и ациклического (конфигурация, диагностика) обмена с Slave-устройствами.
- Profibus DP Slave: Прием команд от внешних Master-устройств (например, другого PLC ABB или SCADA-системы Siemens).
- Версия протокола: Profibus DP-V1 (совместима с DP-V0) — соответствует стандарту EN 50170.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое или ручное регулирование; все стандартные скорости Profibus).
- Количество подключенных устройств: До 124 Slave-устройств в сети (при использовании реповитеров — до 5 сегментов, 32 устройства на сегмент).
- Максимальная длина кабеля:
- 1000 м (при 9.6 кбит/с – 187.5 кбит/с),
- 100 м (при 12 Мбит/с) — требуется витая пара с двойным экранированием (CAT5e/CAT6).
- Латентность: ≤1 мс (циклический обмен при скорости 12 Мбит/с) — для высокоскоростных процессов.
- Поддерживаемые режимы:
- Электрические и интерфейсные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤140 мА (без нагрузки).
- Интерфейсы: 1 порт Profibus DP (коннектор Sub-D 9 полюсов), встроенная опция “завершающее сопротивление” (150 Ом) для завершения крайних сегментов сети.
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2),
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение),
- Защита от короткого замыкания на линии Profibus (термисторное ограничение тока).
- Характеристики работы:
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 275 г (без кабелей).
- Габариты: 125 мм (длина) × 35 мм (ширина) × 88 мм (высота) — компактный формат.
- Диагностика: Поддержка Profibus DP-V1 Diagnostics (регистрация ошибок: обрыв кабеля, неисправное Slave, конфликт адресов), индикаторы состояния (питание, связь, передача данных) — для быстрого выявления проблем; интеграция с ABB AssetVision для удаленного мониторинга.
Преимущества и особенности ABB CI810B 3BSE020520R1
- Высокая скорость и синхронность обмена: Скорость передачи до 12 Мбит/с и латентность ≤1 мс делают ABB CI810B 3BSE020520R1 идеальным для высокоскоростных процессов — например, на автозаводе: модуль синхронизирует работу 30 роботов-сборщиков (циклический обмен раз в 1 мс), гарантируя точное позиционирование деталей и сокращение времени сборки одного автомобиля на 12%.
- Расширенная диагностика и удаленное обслуживание: Встроенные функции Profibus DP-V1 Diagnostics позволяют ABB CI810B 3BSE020520R1 регистрировать все сетевые ошибки (например, обрыв кабеля к конкретному Slave-устройству) и передавать данные о проблемах в PLC ABB AC800M или систему ABB AssetVision. Это позволяет операторам диагностировать сбои из центрального управления, не посещая производственный цех — снижает время восстановления на 60%.
- Устойчивость в суровых условиях: Защита ESD ±15 кВ, соответствие классу EMC EN 61000-6-2 и работа в температурном диапазоне -25°C – 70°C делают ABB CI810B 3BSE020520R1 устойчивым к электромагнитным помехам — например, в энергетических подстанциях рядом с высоковольтным оборудованием, где обычные модули часто теряют соединение или искажают данные.
- Гибкая интеграция и совместимость: Модуль автоматически распознается контроллерами ABB AC800M/AC500-eCo и конфигурируется через программное обеспечение ABB Automation Builder. Совместимость с Profibus DP-V0/V1 позволяет использовать ABB CI810B 3BSE020520R1 с существующими Slave-устройствами (даже старых поколений), что экономит затраты на обновление оборудования.
Применение ABB CI810B 3BSE020520R1 в отраслях
- Автопромышленность (линии сборки автомобилей):
- Синхронное управление роботами и конвейерами: ABB CI810B 3BSE020520R1 подключен к PLC ABB AC800M, работая как Profibus DP Master для управления 25 роботами (Slave) и 15 приводами конвейеров (Slave). Скорость 12 Мбит/с гарантирует, что команда на остановку аварийного торможения достигает роботов за 0.8 мс, предотвращая столкновения и травмы персонала.
- Энергетика (термоэлектростанции):
- Мониторинг турбин и трансформаторов: Модуль выступает как Profibus DP Slave, передавая данные о температуре, давлении и скорости турбины (собранные PLC ABB AC800M) в центральную SCADA-систему (Profibus Master). Защита от ЭМП предотвращает искажения сигналов от высоковольтных трансформаторов, обеспечивая точное отображение состояния оборудования и своевременное регулирование.
- Химическая промышленность (реакторные установки):
- Обмен данными с датчиками и клапанами: ABB CI810B 3BSE020520R1 работает как Profibus DP Master, собирая данные от 40 датчиков температуры/pH (Slave) и отправляя команды на 20 электроклапанов (Slave) для регулирования процесса. Ациклический обмен используется для периодической калибровки датчиков, не прерывая основную работу реактора и гарантируя качество конечного продукта.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 342-5 DP, Phoenix Contact FL PROFIBUS DP), ABB CI810B 3BSE020520R1 обладает:
- Лучшей интеграцией с生态системой ABB: Автоматическое распознавание в ABB Automation Builder и совместимость с ABB AssetVision (удаленная диагностика) против необходимости установки дополнительных драйверов у конкурентов — сокращает время наладки на 40%.
- Более компактными габаритами: 125×35×88 мм против 140×40×95 мм у Siemens CP 342-5 DP — экономит место в шкафах управления, особенно при плотном монтаже нескольких модулей.
- Нижним потреблением тока: ≤140 мА против ≤180 мА у Phoenix Contact FL PROFIBUS DP — снижает нагрузку на шлейф питания PLC ABB AC800M, увеличивая общую надежность системы.
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется обмен данными по Profibus DP-V1 — автопромышленность, энергетика, химия. Для высокоскоростных линий (≥10 устройств с циклическим обменом <5 мс) выбирайте ABB CI810B 3BSE020520R1 за скорость 12 Мбит/с; для проектов с удаленным мониторингом — за интеграцию с ABB AssetVision.
- Предостережения:
- Для ABB CI810B 3BSE020520R1 используйте только витые пары с двойным экранированием (CAT5e/CAT6) — неэкранированные кабели искажают сигналы, особенно при скорости ≥1.5 Мбит/с.
- Включайте завершающее сопротивление (150 Ом) только на крайние устройства сети — неправильное подключение приведет к искажениям сигнала и потере соединений.
- Не превышайте максимальное количество Slave-устройств на сегмент (32) — при необходимости добавьте Profibus-репитеры (максимум 4 между двумя устройствами).
- Регулярно проверяйте состояние коннекторов (раз в 3 месяца): окисление контактов снижает надежность связи — очищайте Sub-D 9 коннектор сухим мягким кисточком и проверяйте кабели на повреждения.
