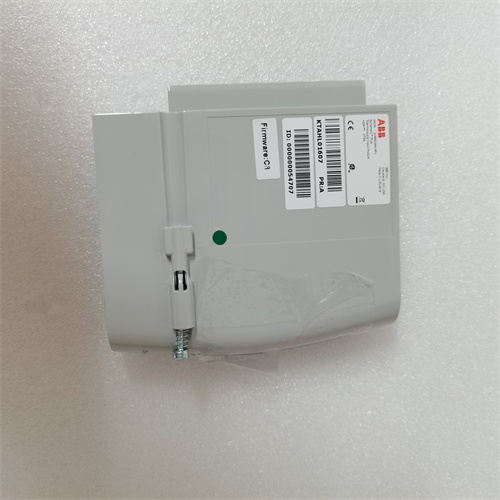

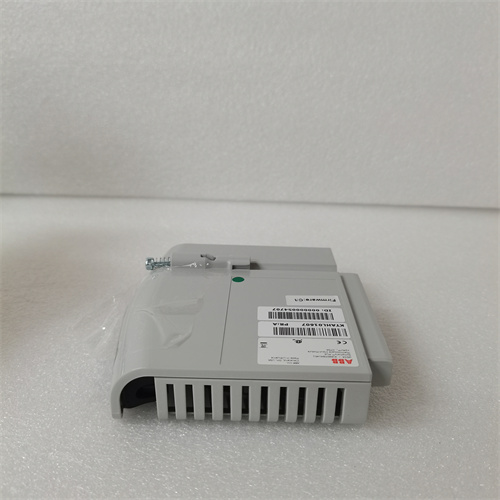

Описание продукта ABB CI810V1 3BSE008584R1
ABB CI810V1 3BSE008584R1 — это промышленный модуль коммуникации Profibus DP-V0/V1 компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500) в распределенные системы автоматизации, где требуется надежный обмен данными в умеренно сложных топологиях. Этот модуль ABB CI810V1 3BSE008584R1 сочетает в себе поддержку базовых и расширенных режимов Profibus DP, простоту конфигурации и устойчивую работу в индустриальных условиях, что делает его актуальным в машиностроении, пищевой промышленности, энергетике малой мощности и системах мониторинга оборудования. ABB CI810V1 3BSE008584R1 оснащен специализированным микроконтроллером, обеспечивающим передачу данных со скоростью до 12 Мбит/с и управление до 124 Profibus Slave-устройствами — параметры, достаточные для систем с средним количеством датчиков и исполнительных механизмов (например, линии упаковки пищевых продуктов). Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI810V1 3BSE008584R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500, а также с оборудованием других брендов (драйверы Schneider Electric, сенсоры Keyence, панели оператора Allen-Bradley). ABB CI810V1 3BSE008584R1 включает встроенные функции диагностики сетевых ошибок (обрыв кабеля, конфликт адресов), что позволяет операторам быстро локализовать проблемы и минимизировать время простоя. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI810V1 3BSE008584R1]
Параметры продукта ABB CI810V1 3BSE008584R1
- Тип устройства: Модуль коммуникации Profibus DP-V0/V1 для PLC ABB AC800M/AC500, предназначенный для обмена данными в распределенных системах автоматизации.
- Характеристики сети Profibus DP-V0/V1:
- Поддерживаемые режимы:
- Profibus DP Master: Управление сетью, циклический (быстрый обмен данными) и ациклический (конфигурация, диагностика) обмен с Slave-устройствами.
- Profibus DP Slave: Прием команд от внешних Master-устройств (например, другого PLC или SCADA-системы).
- Версия протокола: Profibus DP-V1 (совместима с DP-V0) — соответствует стандарту EN 50170.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (автоматическое или ручное регулирование; все стандартные скорости Profibus).
- Количество подключенных устройств: До 124 Slave-устройств в сети (при использовании реповитеров — до 5 сегментов, 32 устройства на сегмент).
- Максимальная длина кабеля:
- 1000 м (при 9.6 кбит/с – 187.5 кбит/с),
- 100 м (при 12 Мбит/с) — требуется витая пара с экранированием (CAT5e).
- Латентность: ≤2 мс (циклический обмен при скорости 12 Мбит/с) — для систем с умеренными требованиями к скорости.
- Поддерживаемые режимы:
- Электрические и интерфейсные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500), потребляемый ток ≤160 мА (без нагрузки).
- Интерфейсы: 1 порт Profibus DP (коннектор Sub-D 9 полюсов), встроенное завершающее сопротивление (150 Ом) для крайних сегментов сети.
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2),
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение),
- Защита от короткого замыкания на линии Profibus (диодная защита).
- Характеристики работы:
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 290 г (без кабелей).
- Габариты: 135 мм (длина) × 35 мм (ширина) × 92 мм (высота) — компактный формат.
- Диагностика: Поддержка Profibus DP-V1 Diagnostics (регистрация ошибок: обрыв кабеля, неисправное Slave, низкая мощность), световые индикаторы (питание, связь, передача данных) — для быстрого определения состояния сети.
Преимущества и особенности ABB CI810V1 3BSE008584R1
- Надежность и совместимость: Поддержка Profibus DP-V0/V1 делает ABB CI810V1 3BSE008584R1 совместимым с большинством существующих Profibus-устройств (включая старые модели датчиков и реле), что идеально для модернизации старых систем автоматизации — например, в пищевой промышленности: модуль заменяет устаревший Profibus-адаптер, сохраняя подключение к 20 существующим датчикам уровня продукта.
- Простота конфигурации и обслуживания: Модуль автоматически распознается контроллерами ABB AC800M/AC500 и настраивается через программное обеспечение ABB Automation Builder. Световые индикаторы на корпусе ABB CI810V1 3BSE008584R1 (например, мигающий индикатор “link” при обрыве кабеля) позволяют операторам быстро выявлять проблемы без подключения ПК — снижает время диагностики на 40%.
- Устойчивость в умеренно суровых условиях: Защита ESD ±15 кВ, соответствие классу EMC EN 61000-6-2 и работа в температурном диапазоне -25°C – 70°C делают ABB CI810V1 3BSE008584R1 подходящим для машиностроения и пищевой промышленности, где наличие пыли или перепадов температуры не превышает индустриальные нормы.
- Оптимальное соотношение цена/качество: Модуль сочетает в себе необходимый набор функций (поддержка 124 Slave, скорость 12 Мбит/с) без избыточных опций, что делает его экономичным решением для систем с умеренными требованиями — например, в энергетике малой мощности (солнечные электростанции до 1 МВт), где не требуется сверхвысокая скорость обмена.
Применение ABB CI810V1 3BSE008584R1 в отраслях
- Пищевая промышленность (линии упаковки продуктов):
- Контроль конвейеров и датчиков наличия: ABB CI810V1 3BSE008584R1 подключен к PLC ABB AC500, работая как Profibus DP Master для управления 15 приводами конвейеров (Slave) и 20 датчиками наличия упаковок (Slave). Скорость 1.5 Мбит/с и латентность ≤2 мс гарантируют плавную работу линии, предотвращая переполнение или остановку из-за задержек.
- Машиностроение (фрезерные станки с ЧПУ):
- Обмен данными с драйверами и сенсорами: Модуль выступает как Profibus DP Slave, передавая данные о позиции шпинделя (собранные PLC ABB AC800M) в ЧПУ станка (Profibus Master) и принимая команды на регулировку скорости. Защита от короткого замыкания предотвращает повреждение модуля при нештатном подключении драйвера.
- Энергетика малой мощности (солнечные электростанции):
- Мониторинг инверторов и батарей: ABB CI810V1 3BSE008584R1 работает как Profibus DP Master, собирая данные о мощности генерации (10 инверторов, Slave) и уровне заряда батарей (5 устройств, Slave) и передавая их в локальную SCADA-систему. Устойчивость к перепадам температуры (-25°C – 70°C) позволяет использовать модуль в открытом воздухе на площадках с солнечными панелями.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 342-5 DP Basic, Phoenix Contact IB IL PROFIBUS DP), ABB CI810V1 3BSE008584R1 обладает:
- Более широкой совместимостью с PLC ABB: Поддержка как AC800M, так и AC500 против ограниченной совместимости у Siemens CP 342-5 DP Basic (только PLC S7-300) — удобно для проектов на базе оборудования ABB.
- Большим количеством подключенных устройств: До 124 Slave-устройств против 32 у Phoenix Contact IB IL PROFIBUS DP — критично для линий упаковки или солнечных электростанций с множеством датчиков.
- Простой интеграцией с ABB ПО: Автоматическое распознавание в ABB Automation Builder против необходимости установки дополнительных драйверов у конкурентов — сокращает время наладки на 30%.
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500 с умеренными требованиями к скорости и функционалу — пищевая промышленность, машиностроение, энергетика малой мощности. Для проектов с существующими Profibus-устройствами (DP-V0) выбирайте ABB CI810V1 3BSE008584R1 за совместимость; для систем с ≤50 Slave-устройствами — за оптимальное соотношение цена/качество.
- Предостережения:
- Для ABB CI810V1 3BSE008584R1 используйте витые пары с экранированием (CAT5e) — неэкранированные кабели искажают сигналы при скорости ≥3 Мбит/с.
- Включайте завершающее сопротивление (150 Ом) только на крайние устройства сети — лишнее сопротивление приведет к снижению качества сигнала.
- Не экспонируйте модуль к влажности выше 80% или агрессивным химическим веществам (характерным для химической промышленности) — это повреждает корпус и контакты.
- Регулярно проверяйте кабели на повреждения (раз в 4 месяца): трещины в изоляции или повреждение экранирования снижают надежность связи — заменяйте поврежденные кабели вовремя.
