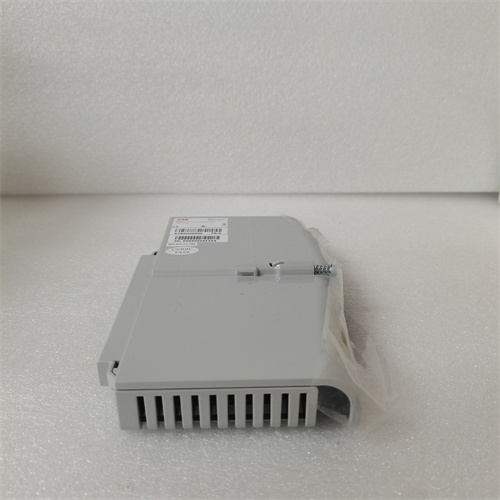

Описание продукта ABB CI820
ABB CI820 — это промышленный модуль коммуникации EtherNet/IP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в современные распределенные системы автоматизации с высокими требованиями к скорости и гибкости сети. Этот модуль ABB CI820 сочетает в себе поддержку стандартного протокола EtherNet/IP, устойчивую работу в индустриальных условиях и простоту интеграции с оборудованием сторонних брендов, что делает его незаменимым в автопромышленности, энергетике, машиностроении с ЧПУ и системах цифрового мониторинга (IIoT). ABB CI820 оснащен двойным портом Ethernet (10/100 Mbit/s) с поддержкой топологий “цепочека” (Daisy-Chain) и “звезда”, что позволяет компактно организовать сеть без дополнительных коммутаторов — критично для шкафов с ограниченным пространством (например, на линиях сборки роботов). Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI820 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Rockwell Automation, сенсоры Omron, панели оператора Siemens). ABB CI820 поддерживает обмен данными в режимах Producer/Consumer (оптимизированный для широковещательных сообщений) и Explicit Messaging (для конфигурации и диагностики), что гарантирует гибкость для различных задач — от синхронного управления роботами до удаленного мониторинга оборудования. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI820]
Параметры продукта ABB CI820
- Тип устройства: Модуль коммуникации EtherNet/IP для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными в индустриальных сетях Ethernet.
- Характеристики сети EtherNet/IP:
- Поддерживаемый протокол: EtherNet/IP (соответствует стандарту ODVA), совместим с IEEE 802.3 (Ethernet).
- Режимы обмена данными:
- Producer/Consumer (циклический): Для быстрого передачи критических данных (например, позиции роботов, температура процесса) — задержка ≤1 мс при максимальной нагрузке.
- Explicit Messaging (ациклический): Для конфигурации модуля, диагностики и передачи некритических данных (например, логи событий).
- Скорость передачи: 10/100 Mbit/s (автоматическое определение скорости, полудуплекс/полнодуплекс).
- Интерфейсы: 2 порта Ethernet (RJ45), поддерживающие топологии Daisy-Chain и Star — без необходимости внешнего коммутатора.
- Поддерживаемые функции:
- DLR (Device Level Ring) — отказоустойчивая кольцевая топология (восстановление связи за ≤300 мс при обрыве кабеля).
- CIP Safety (опционально) — для систем с требованиями к безопасности ( SIL 2/3, согласно IEC 61508).
- IPv4/IPv6 — поддержка современных протоколов интернет для интеграции в IIoT-системы.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤180 мА (без нагрузки).
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2).
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение).
- Защита от короткого замыкания на портах Ethernet (диодная защита).
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 310 г (без кабелей).
- Габариты: 140 мм (длина) × 35 мм (ширина) × 95 мм (высота) — компактный формат.
- Диагностика: Световые индикаторы (питание, состояние каждого Ethernet-порта, передача данных), регистрация ошибок через ABB Automation Builder или SCADA-систему.
Преимущества и особенности ABB CI820
- Отказоустойчивость и надежность сети: Поддержка топологии DLR (Device Level Ring) позволяет ABB CI820 восстанавливать связь за ≤300 мс при обрыве кабеля — критично для систем, где простои не допустимы (например, в автопромышленности: при обрыве линии Ethernet модуль автоматически переключает трафик через резервный канал, предотвращая остановку линии сборки).
- Гибкие топологии и экономия на оборудовании: Двойной Ethernet-порт с поддержкой Daisy-Chain позволяет соединять несколько ABB CI820 в цепочку без внешнего коммутатора — экономит место в шкафу и затраты на сетевое оборудование (например, в машиностроении: 5 модулей ABB CI820 подключены в цепочку, управляя 20 фрезерными станками, без необходимости покупки промышленного коммутатора).
- Интеграция в IIoT и системы безопасности: Поддержка IPv4/IPv6 и опциональной функции CIP Safety делает ABB CI820 подходящим для современных цифровых заводов — например, в энергетике: модуль передает данные о состоянии трансформаторов в облачную IIoT-платформу (ABB Ability) для прогнозического обслуживания, а CIP Safety обеспечивает безопасную остановку оборудования при превышении температуры.
- Простота конфигурации и обслуживания: Модуль автоматически распознается контроллерами ABB AC800M/AC500-eCo и настраивается через программное обеспечение ABB Automation Builder. Световые индикаторы на корпусе ABB CI820 (например, красный свет на порту при обрыве кабеля) позволяют операторам быстро выявлять проблемы без подключения ПК — снижает время диагностики на 50%.
Применение ABB CI820 в отраслях
- Автопромышленность (линии сборки автомобилей):
- Синхронное управление роботами и конвейерами: ABB CI820 подключен к PLC ABB AC800M, работая в топологии DLR с 8 другими модулями ABB CI820 (по одному на робота). Режим Producer/Consumer гарантирует передачу команд на роботы за ≤1 мс, обеспечивая синхронную работу линии и сокращение времени сборки на 15%.
- Энергетика (атомные электростанции):
- Мониторинг системы охлаждения: Модуль использует функцию CIP Safety для передачи данных о уровне воды в конденсаторах (SIL 2) в центральную систему безопасности. Отказоустойчивость DLR предотвращает потерю связи при технических сбоях, а IPv6 интеграция позволяет передавать данные в облачную платформу ABB Ability для анализа и прогнозирования аварий.
- Машиностроение (прессовые линии):
- Управление прессами и датчиками силы: ABB CI820 подключен в цепочке Daisy-Chain с 4 модулями (по одному на пресс), собирая данные о силе нажатия (10 датчиков на прессе) и передавая команды на регулировку давления. Двойной Ethernet-порт экономит место в шкафу, а высокая устойчивость к ЭМП предотвращает искажения сигналов от электродвигателей прессов.
Сравнение с конкурентами
По сравнению с аналогами (Rockwell Automation 1756-ENBT, Siemens CP 1543-1), ABB CI820 обладает:
- Более низким потреблением тока: ≤180 мА против ≤250 мА у Rockwell 1756-ENBT — снижает нагрузку на шлейф питания PLC ABB AC800M/AC500-eCo.
- Стандартной поддержкой DLR: Отказоустойчивость DLR входит в базовую комплектацию, в то время как у Siemens CP 1543-1 требуется дополнительная лицензия — экономит затраты на лицензии.
- Лучшей интеграцией ссистемой ABB: Автоматическое распознавание в ABB Automation Builder и совместимость с PLC ABB AC800M/AC500-eCo против необходимости установки дополнительных драйверов у конкурентов — сокращает время наладки на 40%.
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется отказоустойчивый EtherNet/IP — автопромышленность, энергетика, машиностроение. Для систем с требованиями к безопасности (SIL 2/3) выбирайте ABB CI820 с опцией CIP Safety; для проектов с ограниченным пространством — за поддержку Daisy-Chain.
- Предостережения:
- Для ABB CI820 используйте только промышленные Ethernet-кабели CAT5e/CAT6 с экранированием — неиндустриальные кабели не обеспечивают достаточную защиту от ЭМП и быстро изнашиваются в суровых условиях.
- При использовании топологии DLR не превышайте количество устройств в кольце (максимум 50 устройств) — превышение приведет к увеличению времени восстановления связи.
- Настройте IP-адреса модулей уникальными в сети — дублирование адресов приведет к конфликтам и потере связи.
- Регулярно обновляйте прошивку модуля через ABB Automation Builder (не реже 1 раза в год) — обновления исправляют ошибки и добавляют новые функции (например, улучшенную поддержку IIoT).
