Описание

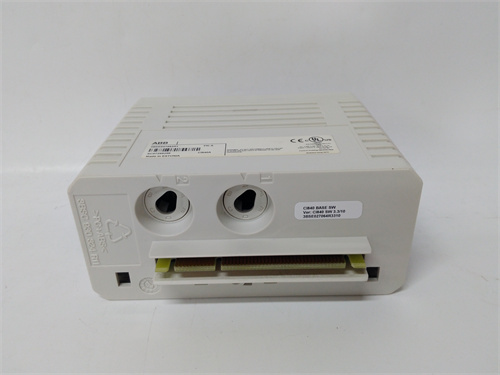

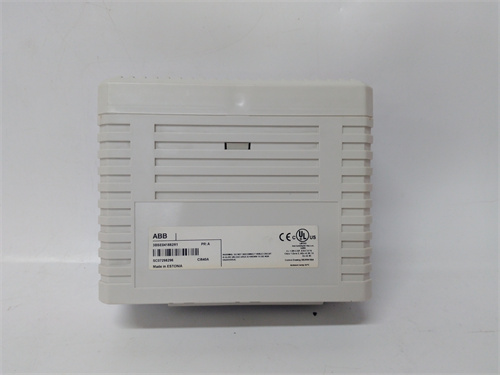

Описание продукта ABB CI840A 3BSE041882R1
ABB CI840A 3BSE041882R1 — это промышленный модуль коммуникации Modbus TCP/IP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с повышенными требованиями к надежности, скорости и гибкости. Этот модуль ABB CI840A 3BSE041882R1 сочетает в себе поддержку стандартного протокола Modbus TCP/IP (широко распространенного в индустриальном секторе) и современные функции — такие как Gigabit-Ethernet и поддержка TCP/IP v6 — что делает его актуальным для фармацевтической промышленности (производство лекарств), пищевой промышленности (линии упаковки) и систем мониторинга энергопотребления (промышленные комплексы, коммерческие здания). ABB CI840A 3BSE041882R1 оснащен двойным Gigabit-Ethernet-портом (10/100/1000 Mbit/s), обеспечивая высокую пропускную способность для передачи больших объемов данных и совместимость с современными сетями. Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI840A 3BSE041882R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (датчики Omron, панели оператора Allen-Bradley, приводы Schneider Electric). ABB CI840A 3BSE041882R1 поддерживает режимы Modbus Client (инициация запросов к Slave-устройствам) и Modbus Server (прием запросов от внешних систем), а также включает расширенную диагностику сетевых ошибок — что упрощает эксплуатацию даже специалистами с базовыми знаниями автоматизации. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI840A 3BSE041882R1]
Параметры продукта ABB CI840A 3BSE041882R1
- Тип устройства: Модуль коммуникации Modbus TCP/IP для PLC ABB AC800M/AC500-eCo, предназначенный для универсального и высоконадежного обмена данными.
- Характеристики сети Modbus TCP/IP:
- Поддерживаемый протокол: Modbus TCP/IP (соответствует стандарту Modbus Organization), совместим с TCP/IP v4/v6 (для интеграции в IIoT).
- Режимы работы:
- Modbus Client (Master): Циклический (чтение/запись регистров) и ациклический (конфигурация) обмен с Slave-устройствами.
- Modbus Server (Slave): Прием запросов от SCADA-систем, PLC других брендов или облачных платформ (например, ABB Ability).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие топологии “звезда” (Star), “цепочека” (Daisy-Chain) и “кольцо” (Ring) с базовой отказоустойчивостью.
- Поддерживаемые функции Modbus:
- Чтение дискретных входов/координат (Function Code 01, 02).
- Чтение/запись дискретных выходов (Function Code 05, 15).
- Чтение входных регистров/регистров хранения (Function Code 04, 03).
- Запись одиночных/множественных регистров (Function Code 06, 16).
- Количество поддерживаемых Slave-устройств (в режиме Client): До 128 устройств (в два раза больше, чем у предыдущей модели CI840).
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤160 мА (без нагрузки).
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2).
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение) с улучшенной фильтрацией высокочастотных помех.
- Защита от короткого замыкания и перепадов напряжения на Ethernet-портах (диодная защита + термисторное ограничение тока).
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 290 г (без кабелей).
- Габариты: 132 мм (длина) × 35 мм (ширина) × 91 мм (высота) — компактный формат для плотного монтажа.
- Диагностика: Световые индикаторы (питание, состояние портов, передача данных, ошибки), регистрация событий в памяти (до 200 последних ошибок), интеграция с ABB Automation Builder для детальной диагностики.
Преимущества и особенности ABB CI840A 3BSE041882R1
- Высокая скорость и масштабируемость: Gigabit-Ethernet и поддержка до 128 Slave-устройств делают ABB CI840A 3BSE041882R1 подходящим для крупных систем — например, в фармацевтической промышленности: модуль управляет 80 датчиками температуры/pH (Slave) в 20 реакторах, передавая данные в реальном времени в систему контроля качества, что соответствует требованиям ГМП.
- Отказоустойчивость и надежность: Поддержка кольцевых топологий и улучшенная защита от ЭМП гарантируют непрерывную работу — например, в пищевой промышленности: при обрыве кабеля между модулями ABB CI840A 3BSE041882R1, связь восстанавливается за ≤500 мс, предотвращая остановку линии упаковки и потери продукта.
- Интеграция в IIoT-системы: Поддержка TCP/IP v6 позволяет ABB CI840A 3BSE041882R1 передавать данные в облачные платформы (например, ABB Ability) для анализа и прогнозирования — например, в системах мониторинга энергопотребления: модуль собирает данные о расходе электроэнергии в офисном центре, передавая их в облако для оптимизации затрат и снижения энергопотребления на 15%.
- Экономия на сетевое оборудование: Двойной Gigabit-порт с поддержкой Daisy-Chain устраняет необходимость в внешних коммутаторах — например, в светотехнической промышленности: 12 модулей ABB CI840A 3BSE041882R1 подключены в цепочку, управляя 48 линиями производства ламп, экономя затраты на коммутаторы на 40%.
Применение ABB CI840A 3BSE041882R1 в отраслях
- Фармацевтическая промышленность (производство инъекционных лекарств):
- Контроль реакторных процессов и чистоты: ABB CI840A 3BSE041882R1 подключен к PLC ABB AC800M в режиме Modbus Client, считывая данные от 30 датчиков температуры/pH (Slave) в реакторах и отправляя команды на 15 электроклапанов (Slave) для регулировки расхода реактивов. Высокая точность обмена (задержка ≤100 мс) и защита от ЭМП гарантируют соответствие ГМП, а интеграция с ABB Ability архивирует данные для аудитов.
- Пищевая промышленность (линии фасовки молочных продуктов):
- Управление фасовочными машинами и датчиками веса: Модуль работает в режиме Modbus Server, принимая команды от SCADA-системы (Modbus Client) для регулировки скорости фасования. ABB CI840A 3BSE041882R1 считывает данные от 20 датчиков веса (Slave), передавая их в PLC для проверки нормы веса — снижает брак на 18%.
- Системы мониторинга энергопотребления (промышленные комплексы):
- Сбор данных о расходе электроэнергии и газа: ABB CI840A 3BSE041882R1 подключен к PLC ABB AC500-eCo в режиме Modbus Client, считывая данные от 50 энергомеров (Slave) в цехах. Gigabit-Ethernet передает исторические данные в ABB Ability, где анализ выявляет узкие места энергопотребления, сокращая затраты на 12%.
Сравнение с конкурентами
По сравнению с аналогами (Schneider Electric Modbus TCP/Gigabit Module, Phoenix Contact IB IL MODBUS TCP/Gigabit) и предыдущей моделью ABB CI840, ABB CI840A 3BSE041882R1 обладает следующими преимуществами:
| Параметр | ABB CI840A 3BSE041882R1 | Schneider Modbus TCP/Gigabit | Phoenix Contact IB IL MODBUS TCP/Gigabit | ABB CI840 (предыдущая) |
|---|---|---|---|---|
| Скорость передачи | 10/100/1000 Mbit/s | 10/100/1000 Mbit/s | 10/100/1000 Mbit/s | 10/100 Mbit/s |
| Количество Slave-устройств | До 128 | До 64 | До 96 | До 64 |
| Поддержка TCP/IP v6 | Стандарт | Опционально (лицензия) | Опционально | Нет |
| Потребляемый ток | ≤160 мА | ≤190 мА | ≤180 мА | ≤150 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo с требованиями к высокой скорости, масштабируемости и IIoT-интеграции — фармацевтика, пищевая промышленность, мониторинг энергии. Для проектов с ≥65 Slave-устройствами выбирайте ABB CI840A 3BSE041882R1 за поддержку до 128 устройств; для цифровых заводов — за TCP/IP v6.
- Предостережения:
- Для ABB CI840A 3BSE041882R1 используйте промышленные Ethernet-кабели CAT6 с двойным экранированием — неиндустриальные кабели не поддерживают Gigabit-скорость и не защищают от ЭМП.
- При использовании режима Modbus Client не превышайте 128 Slave-устройств — иначе увеличится задержка обмена, нарушая стабильность.
- Обновляйте прошивку через ABB Automation Builder не реже 1 раза в год — обновления исправляют ошибки и улучшают совместимость с новыми Modbus-устройствами.
- Избегайте монтажа вблизи высоковольтных кабелей (≥1 кВ) или химических реакторов — ЭМП или агрессивные вещества могут повредить модуль.
