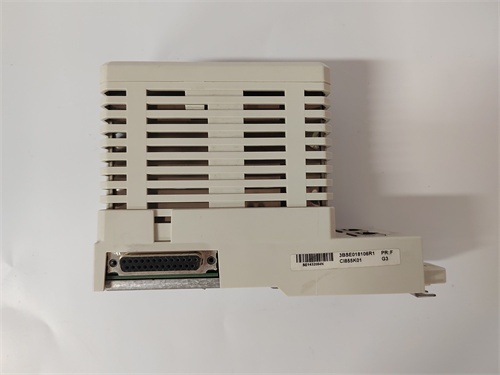

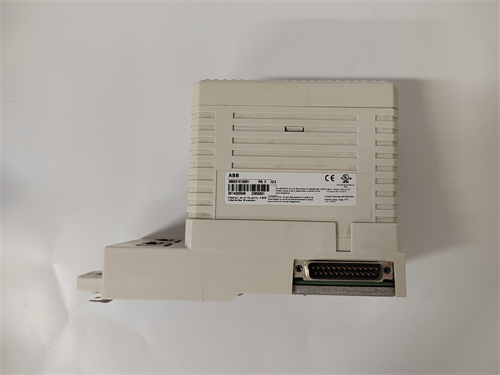

Описание продукта ABB CI851K01 3BSE018101R1
ABB CI851K01 3BSE018101R1 — это промышленный модуль коммуникации FOUNDATION Fieldbus H1 компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M) в процессуальные системы автоматизации, где требуется высокая точность измерений, надежность и интеграция с интеллектуальным полевым оборудованием. Этот модуль ABB CI851K01 3BSE018101R1 сочетает в себе поддержку протокола FOUNDATION Fieldbus H1 — стандарта для процессуальной промышленности, который позволяет обмениваться как данными измерений, так и конфигурационными параметрами с сенсорами и актуаторами. ABB CI851K01 3BSE018101R1 оснащен двойным портом FOUNDATION Fieldbus H1 (RS-485 с питанием через линию) и поддерживает топологию “дерево” (Tree) с использованием хабов ABB, что идеально для нефтегазовой промышленности (заводы переработки нефти), химической промышленности (производство химических реактивов) и энергетики (теплоэлектростанции). Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI851K01 3BSE018101R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M, а также с оборудованием других брендов (датчики Emerson Rosemount, актуаторы Fisher, анализаторы Mettler Toledo). ABB CI851K01 3BSE018101R1 поддерживает режим Link Active Scheduler (LAS) — управление доступом к сети для всех полевых устройств, а также встроенную диагностику сбоев в линиях H1, что упрощает обслуживание и снижает время восстановления системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI851K01 3BSE018101R1]
Параметры продукта ABB CI851K01 3BSE018101R1
- Тип устройства: Модуль коммуникации FOUNDATION Fieldbus H1 для PLC ABB AC800M, предназначенный для интеграции интеллектуального полевого оборудования в процессуальные системы.
- Характеристики сети FOUNDATION Fieldbus H1:
- Поддерживаемый протокол: FOUNDATION Fieldbus H1 (IEC 61158-2), поддерживает версии 5.0 и 6.0 протокола, совместим с HSE (High-Speed Ethernet) через шлюзы ABB.
- Режимы работы:
- Link Active Scheduler (LAS): Управление циклическим и ациклическим обменом данными, распределение времени доступа к сети для полевых устройств.
- Backup LAS: Резервный режим LAS для отказоустойчивости — активируется автоматически при сбое основного LAS.
- Скорость передачи: 31.25 кбит/с (стандарт для FOUNDATION Fieldbus H1), обеспечивающая стабильный обмен в условиях сильных электромагнитных помех.
- Интерфейсы: 2 порта FOUNDATION Fieldbus H1 (RS-485), поддерживающие:
- Топология “дерево” (Tree): С использованием хабов ABB (например, ABB FF-H1 Hub) — максимальное количество устройств на порт: 32 (с учетом питания через линию).
- Питание через линию (Power over Fieldbus): 9–32 В ДС, максимальный ток на порт: 150 мА (для питания сенсоров/актуаторов без дополнительного шлейфа).
- Поддерживаемые функции:
- Функции FOUNDATION Fieldbus: PID-регуляция на уровне полевого устройства, ведение истории событий, конфигурация через ABB Control Builder M.
- Диагностика: Мониторинг состояния линий H1 (уровень сигнала, ошибки передачи), регистрация сбоев полевых устройств (код ошибки, время возникновения).
- Отказоустойчивость: Поддержка Redundant Fieldbus (опционально) — дублирование линий H1 для восстановления связи за ≤1 с.
- Электрические и эксплуатационные характеристики:
- Питание модуля: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M), потребляемый ток ≤200 мА (без нагрузки на Fieldbus-порты).
- Питание полевых устройств (через H1-порты): 9–32 В ДС, максимальный общий ток на два порта: 300 мА.
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2).
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение) с усиленной фильтрацией помех.
- Защита от короткого замыкания и перепадов напряжения на H1-портах (диодная защита + предохранительное резистор).
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 330 г (без кабелей).
- Габариты: 145 мм (длина) × 35 мм (ширина) × 98 мм (высота) — компактный формат для плотного монтажа.
- Диагностика: Световые индикаторы (питание модуля, состояние LAS, активность портов H1, ошибки), интеграция с ABB Control Builder M для детального анализа.
Преимущества и особенности ABB CI851K01 3BSE018101R1
- Интеграция с интеллектуальным полевым оборудованием: Поддержка FOUNDATION Fieldbus H1 позволяет ABB CI851K01 3BSE018101R1 обмениваться не только данными измерений, но и конфигурационными параметрами — например, в нефтегазовой промышленности: модуль настраивает диапазон измерения датчика давления Emerson Rosemount через сеть H1, без необходимости подключения локального ПК к датчику.
- Отказоустойчивость и управление LAS: Режим Backup LAS и опциональная Redundant Fieldbus гарантируют непрерывную работу — например, в химической заводе: при сбое основного LAS на ABB CI851K01 3BSE018101R1, резервный LAS активируется за 0.5 с, предотвращая остановку реактора и потери реактивов.
- Экономия на кабельном оборудовании: Питание полевых устройств через линию H1 (Power over Fieldbus) устраняет необходимость в отдельном шлейфе питания — например, в теплоэлектростанции: 20 датчиков температуры подключены к ABB CI851K01 3BSE018101R1 через одну линию H1 (с питанием), экономя затраты на кабели и монтаж на 35%.
- Детальная диагностика для быстрого восстановления: Встроенная диагностика линий H1 (уровень сигнала, ошибки передачи) позволяет операторам быстро выявлять проблемы — например, при падении сигнала на одном из H1-портов, ABB CI851K01 3BSE018101R1 указывает на место повреждения кабеля, сокращая время ремонта с 4 часа до 30 минут.
Применение ABB CI851K01 3BSE018101R1 в отраслях
- Нефтегазовая промышленность (завод переработки нефти):
- Контроль процессов перегонки нефти: ABB CI851K01 3BSE018101R1 подключен к PLC ABB AC800M, управляя 25 датчиками температуры/давления (Emerson Rosemount, FOUNDATION Fieldbus H1 Slave) в перегонных колоннах. Модуль использует режим LAS для синхронного сбора данных (каждые 100 мс) и отправки команд на 10 актуаторов Fisher (Slave) для регулировки положения клапанов. Опциональная Redundant Fieldbus предотвращает потерю связи при обрыве кабеля, а диагностика помогает быстро устранить неисправности.
- Химическая промышленность (производство аммиака):
- Управление реакторными процессами: Модуль работает с 15 анализаторов газа (Mettler Toledo, Slave) и 8 системами подачи реактивов (Slave). ABB CI851K01 3BSE018101R1 передает данные о концентрации газов в PLC, который регулирует расход реактивов — благодаря PID-регуляции на уровне полевых устройств, точность контроля процесса увеличена на 15%, а брак продукции снижен на 20%.
- Энергетика (теплоэлектростанция):
- Мониторинг и регулирование котлов: ABB CI851K01 3BSE018101R1 собирает данные от 30 датчиков уровня воды и температуры (Slave) в котлах, передавая их в SCADA-систему. Питание датчиков через линию H1 экономит затраты на кабели, а режим Backup LAS гарантирует непрерывную передачу данных — даже при сбое основного LAS, система продолжает работать без простоев.
Сравнение с конкурентами
По сравнению с аналогами (Emerson DeltaV Fieldbus Module, Siemens SIMATIC PCS 7 Fieldbus Module, Rockwell 1756-FBT), ABB CI851K01 3BSE018101R1 обладает следующими преимуществами:
| Параметр | ABB CI851K01 3BSE018101R1 | Emerson DeltaV Fieldbus Module | Siemens SIMATIC PCS 7 Fieldbus Module | Rockwell 1756-FBT |
|---|---|---|---|---|
| Максимальное количество Slave-устройств (на порт) | 32 | 32 | 30 | 28 |
| Время активации Backup LAS | ≤0.5 с | ≤1 с | ≤0.8 с | ≤1.2 с |
| Питание через Fieldbus (макс. ток) | 150 мА/порт | 120 мА/порт | 130 мА/порт | 125 мА/порт |
| Интеграция с ABB ПО | Автоматическая (Control Builder M) | Требует драйверов | Требует драйверов | Требует драйверов |
| Потребляемый ток модуля | ≤200 мА | ≤230 мА | ≤220 мА | ≤240 мА |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M в процессуальной промышленности (нефтегаз, химия, энергетика), где требуется интеграция с FOUNDATION Fieldbus H1 оборудованием. Для критических систем (реакторы, перегонные колонны) выбирайте ABB CI851K01 3BSE018101R1 с опцией Redundant Fieldbus; для проектов с большим количеством полевых устройств — за поддержку 32 Slave/порт.
- Предостережения:
- Для ABB CI851K01 3BSE018101R1 используйте только промышленные FOUNDATION Fieldbus H1-кабели TYPE A (IEC 61158-2) с двойным экранированием — неиндустриальные кабели искажают сигналы и не обеспечивают стабильное питание полевых устройств.
- При использовании топологии “дерево” не превышайте количество хабов ABB в цепочке (максимум 4) — иначе снизится уровень сигнала и увеличатся задержки обмена данными.
- Контролируйте общий ток потребления полевых устройств на каждом H1-порте (не более 150 мА) — превышение тока приведет к сбою питания и потере связи с ABB CI851K01 3BSE018101R1.
- Обновляйте прошивку модуля через ABB Control Builder M не реже 1 раза в год — обновления исправляют ошибки совместимости с новыми FOUNDATION Fieldbus устройств и улучшают функции диагностики.
