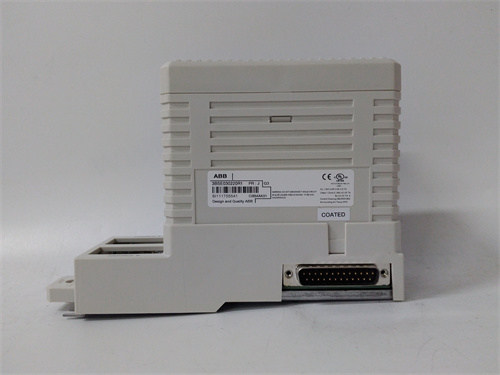

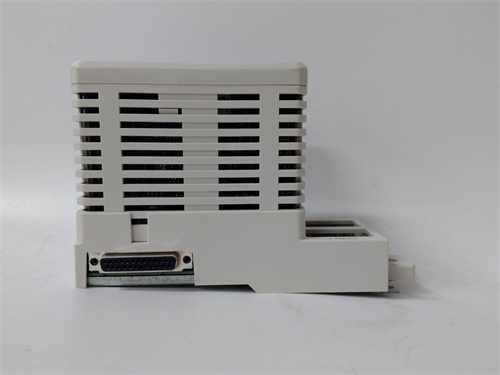

Описание продукта ABB CI853
ABB CI853 — это промышленный модуль коммуникации PROFINET IRT/PROFIBUS DP компании ABB, специализированный для двойного протокольного интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в сложные распределенные системы автоматизации. Этот модуль ABB CI853 сочетает в себе поддержку двух ключевых индустриальных протоколов — PROFINET IRT (для высокоскоростной синхронной связи) и PROFIBUS DP (для совместимости с существующим оборудованием) — что делает его универсальным для машиностроения с ЧПУ, автопромышленности и энергетических объектов. ABB CI853 оснащен двойным Gigabit-Ethernet-портом (для PROFINET IRT) и двойным портром PROFIBUS DP (RS-485), поддерживая гибкие топологии (“звезда”, “кольцо” с MRP для PROFINET, “линия” для PROFIBUS) без необходимости дополнительного сетевого оборудования. Благодаря стандартному DIN-монтажу и совместимости с шкафами ABB SystemPro M, ABB CI853 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Siemens, роботы KUKA, сенсоры Sick). ABB CI853 поддерживает режимы PROFINET IRT Master/Slave (задержка ≤1 мс) и PROFIBUS DP Master/Slave (до 126 Slave-устройств), а также функцию Hot Swap (горячая замена) — что упрощает обслуживание и снижает простои системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI853]
Параметры продукта ABB CI853
- Тип устройства: Двухпротокольный модуль коммуникации (PROFINET IRT + PROFIBUS DP) для PLC ABB AC800M/AC500-eCo, предназначенный для универсальной интеграции в индустриальные сети.
- Характеристики PROFINET IRT:
- Поддерживаемый протокол: PROFINET IRT (IEC 61158), совместим с PROFINET RT и TCP/IP v4/v6.
- Режимы работы: PROFINET IRT Master/Slave, PROFINET RT Master/Slave.
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: “звезда” (Star), “кольцо” (Ring) с MRP (восстановление связи ≤100 мс).
- Функции: IEEE 1588 PTP v2 (синхронизация ±1 мкс), MRP (Media Redundancy Protocol), PROFINET CBA.
- Задержка обмена (IRT): ≤1 мс (для синхронных процессов).
- Характеристики PROFIBUS DP:
- Поддерживаемый протокол: PROFIBUS DP (IEC 61158), совместим с PROFIBUS DP V1/V2.
- Режимы работы: PROFIBUS DP Master/Slave.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая).
- Интерфейсы: 2 порта PROFIBUS DP (RS-485), поддерживающая топологию “линия” (Line) — максимальная длина кабеля 1200 м (при 9.6 кбит/с).
- Количество Slave-устройств (в режиме Master): До 126.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤220 мА (без нагрузки).
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение).
- Защита от короткого замыкания на Ethernet и PROFIBUS-портах (диодная защита + термистор).
- Корпус: Пластик UL94 V-0, монтаж на DIN-рейку 35 мм; Уровень защиты: IP20.
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 350 г (без кабелей); Габариты: 148 мм × 35 мм × 99 мм.
- Диагностика: Световые индикаторы (питание, состояние протоколов, ошибки), регистрация событий (до 200 ошибок), интеграция с ABB Automation Builder.
Преимущества и особенности ABB CI853
- Двойная протокольная поддержка: Совмещение PROFINET IRT и PROFIBUS DP в одном модуле ABB CI853 устраняет необходимость покупки двух отдельных устройств — например, в автопромышленности: модуль подключает 20 новых роботов (PROFINET IRT) и 15 существующих датчиков (PROFIBUS DP) к одному PLC ABB AC800M, экономя затраты на оборудование на 35%.
- Высокая скорость и синхронность PROFINET IRT: Задержка ≤1 мс и синхронизация PTP ±1 мкс делают ABB CI853 подходящим для ЧПУ станков — например, в машиностроении: модуль управляет 8 фрезерных станков с ЧПУ, синхронизируя их работу с разницей в 0.5 мс, что улучшает точность обработки деталей до ±0.001 мм.
- Отказоустойчивость MRP и Hot Swap: MRP для PROFINET и горячая замена гарантируют непрерывную работу — например, в энергетике: при обрыве кабеля PROFINET, MRP восстанавливает связь за 80 мс, а при сбое модуля ABB CI853 его можно заменить без остановки турбины, сохраняя выработку электроэнергии.
- Совместимость с существующим оборудованием: Поддержка PROFIBUS DP позволяет использовать ABB CI853 в модернизационных проектах — например, в химической промышленности: модуль подключается к 30 старых датчиков давления (PROFIBUS DP), не требуя замены оборудования и сокращая время модернизации на 50%.
Применение ABB CI853 в отраслях
- Машиностроение (линии производства станков с ЧПУ):
- Синхронное управление ЧПУ и роботами: ABB CI853 подключен к PLC ABB AC800M, используя PROFINET IRT для связи с 10 ЧПУ фрезерных станков (задержка 0.8 мс) и PROFIBUS DP для управления 5 роботов-сборщиков (Slave). IEEE 1588 PTP синхронизирует время между всеми устройствами, обеспечивая точное позиционирование инструментов, а MRP предотвращает остановки при сетевых сбоях — снижает брак на 22%.
- Автопромышленность (линии сборки автомобилей):
- Интеграция роботов и конвейеров: Модуль работает с 25 роботов KUKA (PROFINET IRT Slave) и 20 приводов конвейеров (PROFIBUS DP Slave). ABB CI853 передает команды на регулировку скорости конвейеров и позиции роботов, а функция PROFINET CBA позволяет быстро переconfigureровать линию для производства новых моделей автомобилей — время переключения сокращено с 8 часов до 2 часов.
- Энергетика (гидроэлектростанция):
- Мониторинг турбин и шлюзов: ABB CI853 использует PROFINET IRT для передачи данных о скорости турбин (для критических параметров) и PROFIBUS DP для считывания данных от 15 датчиков уровня воды (Slave). Hot Swap позволяет заменить модуль без остановки турбины, а MRP гарантирует непрерывную передачу данных — обеспечивает стабильную выработку электроэнергии.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 1543-1 PROFINET/PROFIBUS, Phoenix Contact FL PROFINET/PROFIBUS), ABB CI853 обладает следующими преимуществами:
| Параметр | ABB CI853 | Siemens CP 1543-1 | Phoenix Contact FL PROFINET/PROFIBUS |
|---|---|---|---|
| Поддерживаемые протоколы | PROFINET IRT + PROFIBUS DP | PROFINET RT + PROFIBUS DP | PROFINET RT + PROFIBUS DP |
| Задержка PROFINET | ≤1 мс (IRT) | ≤10 мс (RT) | ≤10 мс (RT) |
| Время восстановления MRP | ≤100 мс | ≤100 мс | ≤150 мс |
| Поддержка Hot Swap | Да | Нет | Да |
| Потребляемый ток | ≤220 мА | ≤250 мА | ≤240 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где нужна совместимость с PROFIBUS DP оборудованием и высокоскоростная PROFINET IRT связь — машиностроение, автопром, энергетика. Для проектов с синхронными процессами (ЧПУ, роботы) выбирайте ABB CI853 за PROFINET IRT; для модернизации старых систем — за PROFIBUS DP.
- Предостережения:
- Для ABB CI853 используйте промышленные кабели: CAT6a (для PROFINET IRT) и TYPE A (IEC 61158-2, для PROFIBUS DP) — неиндустриальные кабели искажают сигналы.
- При использовании PROFIBUS DP не превышайте 126 Slave-устройств — иначе увеличится задержка обмена.
- Настройте одинаковую скорость передачи для всех устройств в PROFIBUS-сети — различия приведут к конфликтам с ABB CI853.
- При монтаже с MRP-поездом используйте два независимых кабельных тракта — совместное прокладка снижает отказоустойчивость.
