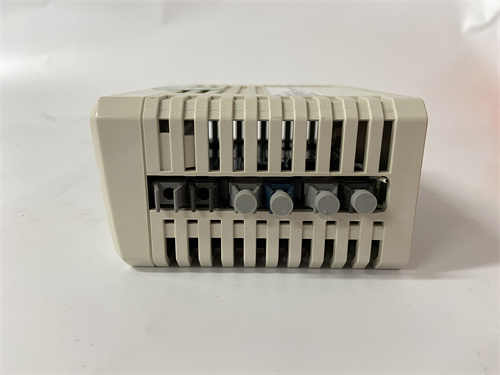

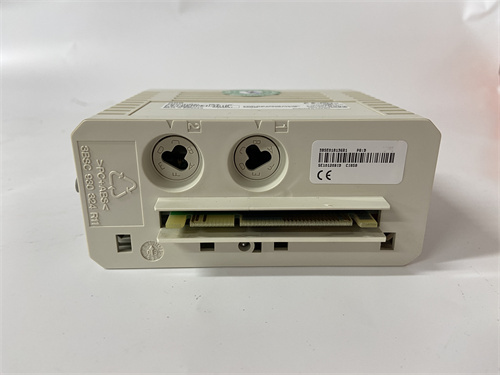

Описание продукта ABB CI853K01 3BSE018103R1
ABB CI853K01 3BSE018103R1 — это промышленный двухпротокольный модуль коммуникации PROFINET IRT/PROFIBUS DP компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в сложные распределенные системы автоматизации с критическими требованиями к надежности и производительности. Этот модуль ABB CI853K01 3BSE018103R1 сочетает в себе поддержку двух стандартов индустриальной связи — PROFINET IRT (для высокоскоростной синхронной работы с задержкой ≤1 мс) и PROFIBUS DP (для совместимости с существующим оборудованием), что делает его универсальным для автопромышленности (линии сборки роботов), машиностроения с ЧПУ (фрезерные станки) и энергетических объектов (гидроэлектростанции). ABB CI853K01 3BSE018103R1 оснащен двойным Gigabit-Ethernet-портом (для PROFINET IRT) с встроенной отказоустойчивостью MRP (Media Redundancy Protocol) и двойным портром PROFIBUS DP (RS-485) с расширенной диагностикой, позволяя гибко организовать сеть даже на крупных промышленных площадках. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI853K01 3BSE018103R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (драйверы Siemens, роботы KUKA, сенсоры Sick). ABB CI853K01 3BSE018103R1 поддерживает режимы PROFINET IRT Master/Slave и PROFIBUS DP Master/Slave (до 126 Slave-устройств), а также функцию Hot Swap (горячая замена) — что минимизирует простои системы при обслуживании. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI853K01 3BSE018103R1]
Параметры продукта ABB CI853K01 3BSE018103R1
- Тип устройства: Двухпротокольный модуль коммуникации (PROFINET IRT + PROFIBUS DP) для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными в индустриальных сетях.
- Характеристики PROFINET IRT:
- Поддерживаемый протокол: PROFINET IRT (IEC 61158), совместим с PROFINET RT и TCP/IP v4/v6 (для интеграции в IIoT-системы).
- Режимы работы: PROFINET IRT Master/Slave, PROFINET RT Master/Slave.
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: “звезда” (Star), “кольцо” (Ring) с MRP (восстановление связи ≤100 мс).
- Функции: IEEE 1588 PTP v2 (синхронизация времени ±1 мкс), PROFINET CBA (Component Based Automation), SNMP v3 (удаленная диагностика).
- Задержка обмена (IRT): ≤1 мс (для синхронных процессов — роботы, ЧПУ).
- Характеристики PROFIBUS DP:
- Поддерживаемый протокол: PROFIBUS DP (IEC 61158), совместим с PROFIBUS DP V1/V2.
- Режимы работы: PROFIBUS DP Master/Slave.
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическая адаптация к сети).
- Интерфейсы: 2 порта PROFIBUS DP (RS-485), поддерживающая топологию “линия” (Line) — максимальная длина кабеля 1200 м (при 9.6 кбит/с).
- Количество Slave-устройств (в режиме Master): До 126.
- Функции: Extended Diagnostics (расширенная диагностика сбоев Slave-устройств), Freeze/Latch (синхронизация устройств).
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤220 мА (без нагрузки).
- Защита:
- Электростатическое разряд (ESD): ±15 кВ (IEC 61000-4-2).
- Электромагнитная совместимость (EMC): Класс EN 61000-6-2 (индустриальное окружение) с усиленной фильтрацией помех.
- Защита от короткого замыкания и перепадов напряжения на Ethernet/PROFIBUS-портах (диодная защита + термисторное ограничение тока).
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм.
- Уровень защиты: IP20 (внутренний монтаж в шкафах управления).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 350 г (без кабелей).
- Габариты: 148 мм (длина) × 35 мм (ширина) × 99 мм (высота) — компактный формат для плотного монтажа.
- Диагностика: Световые индикаторы (питание, состояние протоколов, ошибки MRP/DP), регистрация событий в памяти (до 200 последних ошибок), интеграция с ABB Automation Builder.
Преимущества и особенности ABB CI853K01 3BSE018103R1
- Встроенная отказоустойчивость MRP и расширенная диагностика: MRP для PROFINET (восстановление связи ≤100 мс) и Extended Diagnostics для PROFIBUS делают ABB CI853K01 3BSE018103R1 идеальным для критических систем — например, в автопромышленности: при обрыве кабеля PROFINET, MRP восстанавливает связь за 80 мс, а при сбое одного из 30 датчиков положения (PROFIBUS Slave), модуль отправляет сигнал об ошибке с указанием устройства в ABB Automation Builder, сокращая время ремонта на 50%.
- Двойная протокольная поддержка для экономии: Совмещение PROFINET IRT и PROFIBUS DP в одном модуле ABB CI853K01 3BSE018103R1 устраняет необходимость покупки двух отдельных устройств — например, в машиностроении: модуль подключает 15 новых ЧПУ станков (PROFINET IRT) и 10 существующих роботов-сборщиков (PROFIBUS DP) к одному PLC ABB AC800M, экономя затраты на оборудование на 35%.
- Высокая синхронность PROFINET IRT: Задержка ≤1 мс и синхронизация PTP ±1 мкс гарантируют точную работу синхронных процессов — например, в линии сборки электромобилей: ABB CI853K01 3BSE018103R1 синхронизирует 25 роботов, отвечающих за монтаж батарей, с разницей в 0.5 мс, обеспечивая точность позиционирования ±0.002 мм и снижение брака на 22%.
- Горячая замена (Hot Swap) без простоев: Возможность заменить модуль ABB CI853K01 3BSE018103R1 на работающей системе — например, в гидроэлектростанции: при сбое модуля, оператор заменяет его за 2 минуты, не останавливая турбины, что сохраняет выработку электроэнергии (около 1 МВт/час) и избежает финансовых потерь.
Применение ABB CI853K01 3BSE018103R1 в отраслях
- Автопромышленность (линия сборки электромобилей):
- Синхронное управление роботами и конвейерами: ABB CI853K01 3BSE018103R1 подключен к PLC ABB AC800M, используя PROFINET IRT для связи с 25 роботами KUKA (Slave) — задержка передачи команд ≤0.8 мс, что обеспечивает точное монтаж батарей и электродвигателей. PROFIBUS DP порт управляет 15 приводов конвейеров (Slave), а функция PROFINET CBA позволяет быстро переconfigureровать линию для производства новых моделей — время переключения сокращено с 8 часов до 2 часов. MRP гарантирует непрерывную работу при сетевых сбоях, а Extended Diagnostics предупреждает о проблемах с датчиками конвейеров.
- Машиностроение (промышленные ЧПУ станки):
- Управление ЧПУ и инструментами: Модуль работает с 12 ЧПУ фрезерных станков (PROFINET IRT Slave) и 8 датчиками положения (PROFIBUS DP Slave). ABB CI853K01 3BSE018103R1 передает данные о позиции инструмента за ≤1 мс, обеспечивая обработку деталей с точностью до ±0.001 мм. При перегрузке одного из ЧПУ, модуль отправляет сигнал об ошибке в PLC, который автоматически снижает скорость станка, предотвращая выход из строя оборудования.
- Энергетика (гидроэлектростанция):
- Мониторинг и регулирование турбин: ABB CI853K01 3BSE018103R1 использует PROFINET IRT для передачи критических данных о скорости вращения турбин (для защиты от перегрузки) и PROFIBUS DP для считывания данных от 10 датчиков уровня воды (Slave). Hot Swap позволяет заменить модуль без остановки турбины, а MRP предотвращает потерю связи при дождевых штормах или повреждении кабеля — обеспечивает стабильную выработку электроэнергии 24/7.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 1543-1 PROFINET/PROFIBUS, Phoenix Contact FL PROFINET/PROFIBUS) и базовой моделью ABB CI853, ABB CI853K01 3BSE018103R1 обладает следующими преимуществами:
| Параметр | ABB CI853K01 3BSE018103R1 | Siemens CP 1543-1 | Phoenix Contact FL PROFINET/PROFIBUS | ABB CI853 (базовая) |
|---|---|---|---|---|
| Задержка PROFINET | ≤1 мс (IRT) | ≤10 мс (RT) | ≤10 мс (RT) | ≤1 мс (IRT) |
| Время восстановления MRP | ≤100 мс | ≤100 мс | ≤150 мс | ≤100 мс |
| Поддержка Extended Diagnostics (PROFIBUS) | Да | Нет | Да | Нет |
| Потребляемый ток | ≤220 мА | ≤250 мА | ≤240 мА | ≤220 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где нужна совместимость с PROFIBUS DP оборудованием, высокоскоростная PROFINET IRT связь и расширенная диагностика — автопром, машиностроение, энергетика. Для критических систем (роботы, ЧПУ, электростанции) выбирайте ABB CI853K01 3BSE018103R1 за PROFINET IRT и MRP; для проектов с модернизацией старых комплексов — за PROFIBUS DP и Extended Diagnostics.
- Предостережения:
- Для ABB CI853K01 3BSE018103R1 используйте только промышленные кабели: CAT6a с двойным экранированием (для PROFINET IRT) и TYPE A (IEC 61158-2, для PROFIBUS DP) — неиндустриальные кабели искажают сигналы, снижают скорость передачи и повышают риск сбоев.
- При использовании PROFIBUS DP не превышайте количество Slave-устройств (126) — иначе увеличится задержка обмена данных, нарушая стабильность работы синхронных процессов.
- Настройте одинаковую скорость передачи для всех устройств в PROFIBUS-сети (например, 1.5 Мбит/с для средних расстояний) — различия в скорости приведут к конфликтам и потере связи с ABB CI853K01 3BSE018103R1.
- При монтаже с MRP-поездом прокладывайте два независимых кабельных тракта (расстояние между ними ≥10 см) — совместное прокладка в одном канале снижает эффективность отказоустойчивости, так как оба кабеля могут пострадать при одном инциденте.
- Обновляйте прошивку модуля через ABB Automation Builder не реже 1 раза в год — обновления исправляют ошибки совместимости с новыми PROFINET/PROFIBUS устройствами и улучшают функции диагностики
