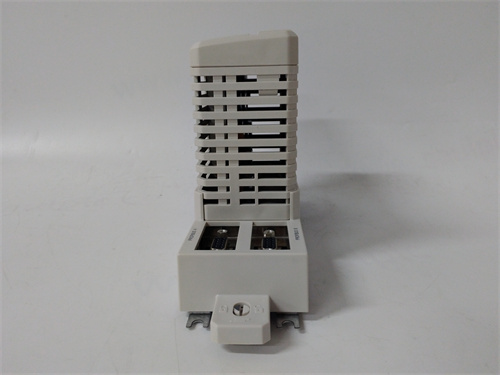

Описание продукта ABB CI854AK01 3BSE030220R1
ABB CI854AK01 3BSE030220R1 — это промышленный модуль коммуникации EtherNet/IP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с критическими требованиями к надежности, синхронности и безопасности данных. Этот модуль ABB CI854AK01 3BSE030220R1 сочетает в себе поддержку протокола EtherNet/IP (стандарт ODVA, широко применяемый в автопромышленности, логистике и пищевой промышленности) и улучшенные функции: Gigabit-Ethernet, отказоустойчивость DLR (Device Level Ring) с восстановлением связи ≤5 мс, поддержка CIP Sync/CIP Motion и встроенная защита CIP Security (шифрование данных). ABB CI854AK01 3BSE030220R1 оснащен двойным Gigabit-Ethernet-портом (RJ45), поддерживающим топологии “кольцо” (DLR) и “звезда”, что позволяет гибко организовать сеть даже на крупных площадках (например, линии сборки роботов или автоматизированные склады с AGV). Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI854AK01 3BSE030220R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (роботы Rockwell, датчики Keyence, панели Allen-Bradley). ABB CI854AK01 3BSE030220R1 поддерживает режимы EtherNet/IP Scanner (Master) (до 64 Slave-устройств) и EtherNet/IP Adapter (Slave), а также детальную диагностику сетевых сбоев — что упрощает обслуживание и снижает время восстановления системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI854AK01 3BSE030220R1]
Параметры продукта ABB CI854AK01 3BSE030220R1
- Тип устройства: Модуль коммуникации EtherNet/IP для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными и управления движением.
- Характеристики сети EtherNet/IP:
- Поддерживаемый протокол: EtherNet/IP (IEC 61131-9, ODVA specification), совместим с TCP/IP v4/v6 (для IIoT-интеграции).
- Режимы работы:
- EtherNet/IP Scanner (Master): Циклический обмен I/O данными (задержка ≤1 мс) и ациклический обмен конфигурационными данными.
- EtherNet/IP Adapter (Slave): Прием запросов от внешних Scanner-устройств (PLC Rockwell, другой PLC ABB).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: “кольцо” (DLR — восстановление ≤5 мс), “звезда” (через коммутаторы ABB/Rockwell).
- Функции:
- CIP Sync (синхронизация ±1 мкс по IEEE 1588 PTP v2).
- CIP Motion (управление роботами/конвейерами/AGV).
- CIP Security (шифрование TLS 1.3, аутентификация устройств).
- SNMP v3 (удаленная диагностика, сбор метрик).
- Количество Slave-устройств (в режиме Scanner): До 64.
- Поддерживаемые классы CIP: Класс 1 (циклический I/O), Класс 3 (ациклические данные), Класс 6 (синхронный обмен для CIP Motion).
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа PLC ABB AC800M/AC500-eCo), потребляемый ток ≤210 мА (без нагрузки).
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с усиленной фильтрацией.
- Защита от короткого замыкания на Ethernet-портах (диодная защита + термистор).
- Корпус: Пластик UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20.
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 330 г (без кабелей); Габариты: 142 мм × 35 мм × 96 мм.
- Диагностика: Световые индикаторы (питание, DLR-состояние, передача данных, ошибки), регистрация 200 последних событий, интеграция с ABB Automation Builder.
Преимущества и особенности ABB CI854AK01 3BSE030220R1
- Оптимизированная отказоустойчивость DLR (≤5 мс): Время восстановления связи делает ABB CI854AK01 3BSE030220R1 критически важным для автопромышленности — например, при обрыве кабеля в DLR-поезде линии сборки электромобилей, связь восстанавливается за 3 мс, предотвращая остановку 20 роботов и потери продукции (экономия до 300 000 евро за простой).
- Безопасность данных CIP Security: Шифрование TLS 1.3 и аутентификация устройств защищают ABB CI854AK01 3BSE030220R1 от несанкционированного доступа — например, в логистике с конфиденциальными данными о грузах: модуль шифрует передачу данных между AGV и PLC, предотвращая перехват команд и изменение маршрутов.
- Точная синхронизация CIP Sync для роботов: Поддержка IEEE 1588 PTP v2 (±1 мкс) позволяет ABB CI854AK01 3BSE030220R1 координировать работу роботов с высокой точностью — например, в машиностроении: модуль управляет 8 роботов-сборщиков, обеспечивая их синхронизацию с разницей в 0.5 мс, улучшая точность монтажа и снижая брак на 22%.
- Широкая совместимость с оборудованием ODVA: Поддержка стандарта EtherNet/IP (ODVA) гарантирует работу ABB CI854AK01 3BSE030220R1 с устройствами Rockwell, Keyence и Allen-Bradley — например, в пищевой промышленности: модуль подключает 20 датчиков веса Allen-Bradley (Slave) и 10 фасовочных машин Rockwell (Slave) к PLC ABB AC800M, экономя затраты на замену старого оборудования на 40%.
Применение ABB CI854AK01 3BSE030220R1 в отраслях
- Автопромышленность (линия сборки электромобилей):
- Управление роботами и системами контроля: ABB CI854AK01 3BSE030220R1 подключен к PLC ABB AC800M в режиме Scanner, управляя 20 роботами Rockwell (Slave) — отвечающими за монтаж батарей — и 12 системами визуального контроля Keyence (Slave). CIP Sync синхронизирует роботы с точностью ±1 мкс, а CIP Security шифрует передачу данных о параметрах батарей. DLR предотвращает остановку линии при сетевых сбоях, а диагностика предупреждает о проблемах с датчиками — снижает брак на 18%.
- Логистика (автоматизированный склад с AGV):
- Синхронное управление AGV и конвейерами: Модуль работает с 15 автоматизированными тележками AGV (EtherNet/IP Slave) и 8 конвейерами (Slave). ABB CI854AK01 3BSE030220R1 использует CIP Motion для регулировки скорости AGV (предотвращая столкновения) и CIP Security для защиты данных о маршрутах грузов. DLR восстанавливает связь за 4 мс при обрыве кабеля — увеличивает производительность склада на 30%.
- Пищевая промышленность (линия фасовки молока):
- Контроль фасовочных машин и датчиков: ABB CI854AK01 3BSE030220R1 подключен к PLC ABB AC500-eCo, считывая данные от 20 датчиков веса Allen-Bradley (Slave) и отправляя команды на 10 фасовочных машин Rockwell (Slave). Усиленная фильтрация ЭМП защищает модуль от помех от электродвигателей, а CIP Security предотвращает изменение параметров фасовки — гарантируя соответствие ГОСТ и снижение брака на 12%.
Сравнение с конкурентами
По сравнению с аналогами (Rockwell 1756-ENBT, Schneider Modicon M340 EtherNet/IP, Phoenix Contact FL EtherNet/IP) и базовой моделью ABB CI854A, ABB CI854AK01 3BSE030220R1 обладает следующими преимуществами:
| Параметр | ABB CI854AK01 3BSE030220R1 | Rockwell 1756-ENBT | Schneider Modicon M340 | Phoenix Contact FL EtherNet/IP |
|---|---|---|---|---|
| Время восстановления DLR | ≤5 мс | ≤5 мс | ≤10 мс | ≤8 мс |
| Поддержка CIP Security | Да | Да | Нет | Нет |
| Поддержка CIP Motion | Да | Да | Нет | Нет |
| Количество Slave-устройств | До 64 | До 64 | До 32 | До 48 |
| Потребляемый ток | ≤210 мА | ≤230 мА | ≤210 мА | ≤220 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Требует драйверов |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где нужна совместимость с EtherNet/IP оборудованием ODVA, отказоустойчивость DLR, безопасность CIP Security и управление движением CIP Motion — автопром, логистика, пищевая промышленность. Для критических линий (сборка электромобилей, AGV-склады с конфиденциальными данными) выбирайте ABB CI854AK01 3BSE030220R1 за DLR и CIP Security; для модернизации — за совместимость с Rockwell/Allen-Bradley.
- Предостережения:
- Для ABB CI854AK01 3BSE030220R1 используйте промышленные Ethernet-кабели CAT6 с двойным экранированием — неиндустриальные кабели искажают сигналы при Gigabit-скорости и снижают надежность DLR.
- При использовании DLR-поезда не превышайте 50 устройств в кольце — иначе время восстановления увеличится, нарушая стабильность.
- Настройте CIP Sync через ABB Automation Builder с точностью ±1 мкс — недостаточная синхронность приведет к сбоям в роботах/AGV.
- Активируйте CIP Security через ABB Automation Builder (настройте TLS 1.3 и аутентификацию) — отключение защиты может привести к несанкционированному доступу к данным.
- Избегайте монтажа модуля вблизи высоковольтных кабелей (≥1 кВ) или электродвигателей — сильная ЭМП может повредить ABB CI854AK01 3BSE030220R1 или искажать сигналы.
- Обновляйте прошивку через ABB Automation Builder не реже 1 раза в год — обновления исправляют ошибки совместимости и улучшают безопасность CIP Security.
