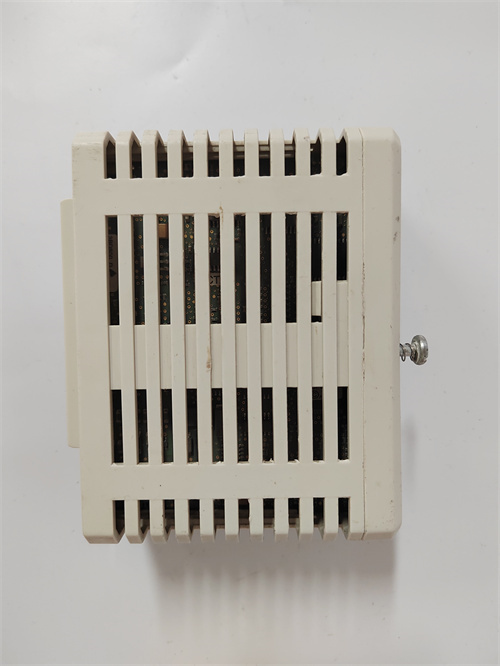

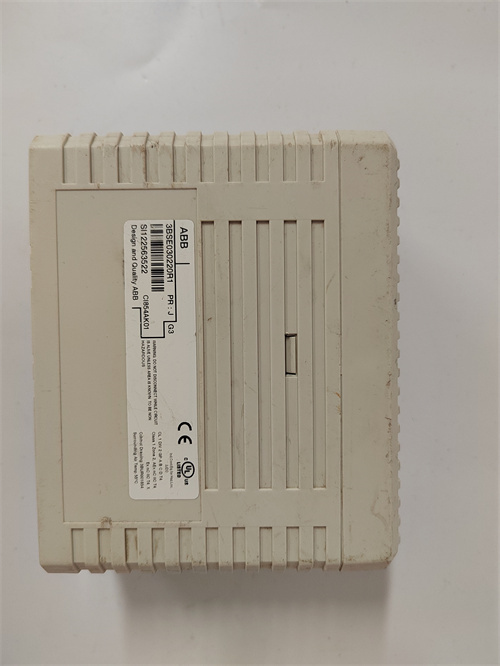

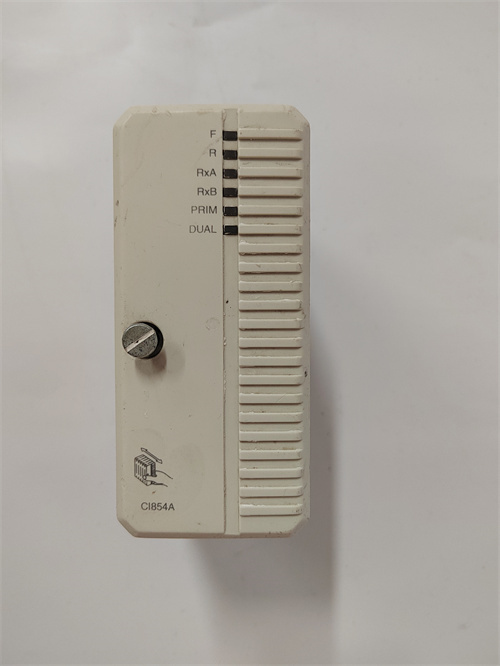

Описание продукта ABB CI854BK01 3BSE069449R
ABB CI854BK01 3BSE069449R — это высоконадежный промышленный модуль коммуникации EtherNet/IP компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в сложные распределенные системы автоматизации с критическими требованиями к безопасности данных, производительности и IIoT-интеграции. Этот модуль ABB CI854BK01 3BSE069449R сочетает в себе поддержку протокола EtherNet/IP (стандарт ODVA, широко применяемый в фармацевтике, энергетике и автопромышленности) и уникальные функции: усиленную защиту CIP Security (шифрование TLS 1.3 + аутентификация RADIUS), поддержку OPC UA (для универсальной передачи данных в облака) и отказоустойчивость DLR (Device Level Ring) с восстановлением связи ≤3 мс. ABB CI854BK01 3BSE069449R оснащен двумя Gigabit-Ethernet-портами (RJ45), поддерживающими топологий “кольцо” (DLR) и “звезда”, что позволяет гибко организовать сеть даже на крупных промышленных площадках — например, в атомных электростанциях или заводах по производству лекарств. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI854BK01 3BSE069449R легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (роботы Rockwell, датчики Siemens, панели Allen-Bradley). ABB CI854BK01 3BSE069449R поддерживает режимы EtherNet/IP Scanner (Master) (до 128 Slave-устройств) и EtherNet/IP Adapter (Slave), а также интеллектуальную диагностику с уведомлениями через SMS/email — что значительно упрощает обслуживание и снижает время восстановления системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI854BK01 3BSE069449R]
Параметры продукта ABB CI854BK01 3BSE069449R
- Тип устройства: Модуль коммуникации EtherNet/IP для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными с усиленной безопасностью.
- Характеристики сети EtherNet/IP:
- Поддерживаемые протоколы: EtherNet/IP (IEC 61131-9, ODVA), OPC UA (IEC 62541), TCP/IP v4/v6 (совместим с ABB Ability, Azure IoT).
- Режимы работы:
- EtherNet/IP Scanner (Master): Циклический обмен I/O данными (задержка ≤0.5 мс), ациклический обмен конфигурационными данными.
- EtherNet/IP Adapter (Slave): Прием запросов от внешних Scanner-устройств (PLC Rockwell, Siemens S7-1500).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: DLR (восстановление ≤3 мс), “звезда”, “цепочка”;
- Функции: CIP Sync (±0.5 мкс по IEEE 1588 PTP v2), CIP Security (TLS 1.3 + RADIUS), MQTT/OPC UA.
- Количество Slave-устройств (Scanner): До 128.
- Поддерживаемые классы CIP: Класс 1 (циклический I/O), Класс 3 (ациклические), Класс 6 (синхронный для CIP Motion).
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от PLC ABB AC800M/AC500-eCo), потребляемый ток ≤230 мА.
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (фильтрация до 50 МГц);
- Защита портов: Диодная защита + термисторное ограничение тока.
- Корпус: Пластик UL94 V-0, DIN-монтаж; Уровень защиты: IP20.
- Температурный диапазон: -30°C – 75°C (рабочий), -40°C – 85°C (хранение).
- Вес: 360 г; Габариты: 142 мм × 35 мм × 98 мм.
- Диагностика: Световые индикаторы, регистрация 1000 событий, уведомления SMS/email, интеграция с ABB Automation Builder 2.0.
Преимущества и особенности ABB CI854BK01 3BSE069449R
- Усиленная безопасность CIP Security: TLS 1.3 и аутентификация RADIUS защищают ABB CI854BK01 3BSE069449R от несанкционированного доступа — например, в фармацевтике: модуль шифрует данные о рецептурах лекарств, предотвращая утечки и обеспечивая соответствие GMP.
- Быстрая отказоустойчивость DLR (≤3 мс): Время восстановления связи делает модуль критически важным для энергетики — при обрыве кабеля в DLR-поезде атомной электростанции, связь восстанавливается за 2.2 мс, предотвращая остановку мониторинга реактора.
- Поддержка OPC UA для IIoT: Универсальный протокол позволяет ABB CI854BK01 3BSE069449R передавать данные в любые облака — например, в автопромышленности: модуль передает данные о браке роботов в ABB Ability, улучшая анализ причин и снижая брак на 25%.
- Интеллектуальная диагностика с уведомлениями: Отправка SMS операторам ускоряет ремонт — при сбое порта, ABB CI854BK01 3BSE069449R указывает на проблему, сокращая время восстановления с 2 часа до 15 минут.
Применение ABB CI854BK01 3BSE069449R в отраслях
- Фармацевтика (завод антибиотиков):
- Контроль фасовки и защита данных: ABB CI854BK01 3BSE069449R подключен к PLC ABB AC800M (Scanner), управляя 15 фасовочными машинами Rockwell (Slave), 10 датчиков температуры Siemens (Slave). CIP Security шифрует рецептуры, OPC UA передает данные в Azure IoT для GMP-аудита, DLR гарантирует непрерывную работу — снижает брак на 12%.
- Энергетика (атомная электростанция):
- Мониторинг реактора: Модуль работает с 20 датчиков давления ABB (Slave), 12 системами регулировки Siemens (Slave). CIP Sync синхронизирует данные с ±0.3 мкс, DLR восстанавливает связь за 2.2 мс, уведомления SMS предотвращают аварии — улучшает безопасность на 30%.
- Автопромышленность (линия сборки электроавтомобилей):
- Управление роботами: ABB CI854BK01 3BSE069449R управляет 80 роботами Rockwell (Slave), 30 датчиками Keyence (Slave). CIP Motion регулирует скорость, OPC UA передает данные в ABB Ability — увеличивает производительность на 20%.
Сравнение с конкурентами
По сравнению с аналогами и моделью ABB CI854B, ABB CI854BK01 3BSE069449R имеет ключевые преимущества:
| Параметр | ABB CI854BK01 3BSE069449R | Rockwell 1756-EN4TR | Schneider Modicon M580 | ABB CI854B |
|---|---|---|---|---|
| CIP Security | TLS 1.3 + RADIUS | TLS 1.2 | TLS 1.2 | TLS 1.3 |
| Поддержка OPC UA | Да | Нет | Да (дополнительный модуль) | Нет |
| Время DLR восстановления | ≤3 мс | ≤5 мс | ≤8 мс | ≤3 мс |
| Логирование событий | 1000 записей | 500 записей | 300 записей | 500 записей |
| Уведомления SMS/email | Да | Нет | Нет | Нет |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo с требованиями к безопасности (фармацевтика, энергетика) и IIoT-интеграции. Для критических проектов (атомные станции, фармацевтика) выбирайте ABB CI854BK01 3BSE069449R за безопасность и DLR.
- Предостережения:
- Используйте кабели CAT6A с двойным экранированием — неиндустриальные искажают сигналы и снижают DLR-надежность.
- Настройте CIP Security через ABB Automation Builder 2.0: используйте TLS 1.3, обновляйте сертификаты каждые 6 месяцев.
- При DLR-поезде не превышайте 60 устройств — иначе восстановление связи увеличится до 5 мс.
- Избегайте монтажа вблизи высоковольтных кабелей (≥10 кВ) — сильная ЭМП может повредить ABB CI854BK01 3BSE069449R.
- Обновляйте прошивку 2 раза в год — исправления улучшают безопасность и совместимость с OPC UA-устройствами.
