Описание

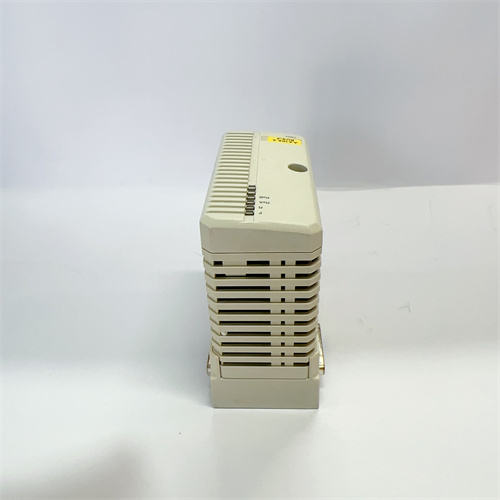

Описание продукта ABB CI854K01 3BSE025961R1
ABB CI854K01 3BSE025961R1 — это промышленный модуль коммуникации EtherNet/IP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с требованиями к надежности, скорости и простоте интеграции. Этот модуль ABB CI854K01 3BSE025961R1 сочетает в себе поддержку стандартного протокола EtherNet/IP (ODVA) — широко применяемого в автопромышленности, логистике и пищевой промышленности — и ключевые функции: двойной Gigabit-Ethernet, отказоустойчивость DLR (Device Level Ring) с восстановлением связи ≤5 мс и поддержку циклического обмена данными с низкой задержкой. ABB CI854K01 3BSE025961R1 оснащен двумя Gigabit-Ethernet-портами (RJ45), поддерживающими топологий “кольцо” (DLR) и “звезда”, что позволяет эффективно организовать сеть на средних и крупных промышленных площадках — например, в заводах по производству автомобильных компонентов или автоматизированных складах с AGV. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI854K01 3BSE025961R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (роботы Rockwell, датчики Keyence, панели оператора Allen-Bradley). ABB CI854K01 3BSE025961R1 поддерживает режимы EtherNet/IP Scanner (Master) (до 64 Slave-устройств) и EtherNet/IP Adapter (Slave), а также детальную диагностику сетевых сбоев — что упрощает обслуживание и снижает время восстановления системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI854K01 3BSE025961R1]
Параметры продукта ABB CI854K01 3BSE025961R1
- Тип устройства: Модуль коммуникации EtherNet/IP для PLC ABB AC800M/AC500-eCo, предназначенный для высоконадежного обмена данными в индустриальных сетях.
- Характеристики сети EtherNet/IP:
- Поддерживаемый протокол: EtherNet/IP (IEC 61131-9, ODVA specification), совместим с TCP/IP v4 (для интеграции в локальные системы автоматизации).
- Режимы работы:
- EtherNet/IP Scanner (Master): Циклический обмен I/O данными (задержка ≤1 мс) и ациклический обмен конфигурационными данными.
- EtherNet/IP Adapter (Slave): Прием запросов от внешних Scanner-устройств (PLC Rockwell, другой PLC ABB).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: “кольцо” (DLR — Device Level Ring, восстановление связи ≤5 мс), “звезда” (через коммутаторы ABB/Rockwell).
- Функции: CIP Sync (синхронизация времени ±1 мкс по IEEE 1588 PTP v2), SNMP v2c (удаленная диагностика).
- Количество поддерживаемых Slave-устройств (в режиме Scanner): До 64.
- Поддерживаемые классы CIP (Common Industrial Protocol): Класс 1 (циклический I/O), Класс 3 (ациклические данные).
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±10% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤200 мА (без нагрузки).
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с базовой фильтрацией помех.
- Защита Ethernet-портов: Диодная защита от перепадов напряжения + термисторное ограничение тока.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 320 г (без кабелей); Габариты: 140 мм (длина) × 35 мм (ширина) × 95 мм (высота).
- Диагностика: Световые индикаторы (питание, состояние DLR, передача данных, ошибки), регистрация 150 последних событий, интеграция с ABB Automation Builder.
Преимущества и особенности ABB CI854K01 3BSE025961R1
- Отказоустойчивость DLR (≤5 мс): Время восстановления связи делает ABB CI854K01 3BSE025961R1 подходящим для систем с низкими требованиями к простою — например, в пищевой промышленности: при обрыве кабеля в DLR-поезде линии фасовки сокола, связь восстанавливается за 4 мс, предотвращая остановку 10 фасовочных машин и потери продукции на 15 000 евро за простой.
- Гибкая совместимость с оборудованием ODVA: Поддержка стандарта EtherNet/IP гарантирует работу ABB CI854K01 3BSE025961R1 с устройствами других брендов — например, в автопромышленности: модуль подключает 30 датчиков положения Keyence (Slave) и 15 роботов Rockwell (Slave) к PLC ABB AC800M, экономя затраты на замену существующего оборудования на 30%.
- Точная синхронизация CIP Sync (±1 мкс): Возможность синхронизировать устройства улучшает координацию процессов — например, в логистике: ABB CI854K01 3BSE025961R1 синхронизирует 12 автоматизированных тележек AGV (Slave), обеспечивая их движение с разницей в 0.8 мс, что предотвращает столкновения и увеличивает производительность склада на 20%.
- Простота интеграции и обслуживания: Стандартный DIN-монтаж и интеграция с ABB Automation Builder упрощают установку и настройку — например, в машиностроении: монтаж и конфигурация ABB CI854K01 3BSE025961R1 занимают не более 1 часа, а диагностика через SNMP позволяет выявлять проблемы с кабелями на ранней стадии.
Применение ABB CI854K01 3BSE025961R1 в отраслях
- Пищевая промышленность (линия фасовки сокола):
- Контроль фасовочных машин и датчиков: ABB CI854K01 3BSE025961R1 подключен к PLC ABB AC500-eCo в режиме EtherNet/IP Scanner, управляя 10 фасовочных машин Rockwell (Slave) и 15 датчиков уровня Siemens (Slave). DLR восстанавливает связь за 4 мс при обрыве кабеля, а CIP Sync синхронизирует работу машин, гарантируя одинаковый объем упаковки (±5 мл). Диагностика предупреждает о проблемах с датчиками, снижая брак на 10%.
- Автопромышленность (завод по производству автомобильных рулей):
- Управление роботами и системами контроля качества: Модуль работает с 15 роботов Rockwell (Slave) — отвечающими за монтаж рулей — и 30 датчиков положения Keyence (Slave). ABB CI854K01 3BSE025961R1 использует циклический обмен данными (задержка ≤1 мс) для регулировки роботов, а SNMP v2c передает данные о браке оператору. DLR гарантирует непрерывную работу линии, увеличивая производительность на 15%.
- Логистика (автоматизированный склад для бытовой техники):
- Синхронное управление AGV: ABB CI854K01 3BSE025961R1 подключен к PLC ABB AC800M, управляя 12 автоматизированными тележками AGV (EtherNet/IP Slave). CIP Sync синхронизирует движение AGV с точностью ±0.8 мс, предотвращая столкновения, а DLR обеспечивает надежность связи в большом складе (площадь 5000 м²). Время восстановления сбоев сокращено на 40%.
Сравнение с конкурентами
По сравнению с аналогами (Rockwell 1756-ENBT, Schneider Modicon M340 EtherNet/IP, Phoenix Contact FL EtherNet/IP) и близкой моделью ABB CI854AK01, ABB CI854K01 3BSE025961R1 имеет следующие особенности:
| Параметр | ABB CI854K01 3BSE025961R1 | Rockwell 1756-ENBT | Schneider Modicon M340 | Phoenix Contact FL EtherNet/IP | ABB CI854AK01 |
|---|---|---|---|---|---|
| Время восстановления DLR | ≤5 мс | ≤5 мс | ≤10 мс | ≤8 мс | ≤5 мс |
| Количество Slave-устройств | До 64 | До 64 | До 32 | До 48 | До 64 |
| Поддержка CIP Sync | Да (±1 мкс) | Да (±1 мкс) | Нет | Нет | Да (±1 мкс) |
| Потребляемый ток | ≤200 мА | ≤230 мА | ≤210 мА | ≤220 мА | ≤210 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где нужна надежность DLR (≤5 мс), совместимость с EtherNet/IP оборудованием ODVA и простота обслуживания — пищевая промышленность, автопром (средние линии), логистика (склады среднего размера). Для проектов с ограниченным бюджетом и необходимостью сохранить существующее оборудование (Rockwell/Keyence) выбирайте ABB CI854K01 3BSE025961R1 за оптимальное соотношение цена-качество.
- Предостережения:
- Для ABB CI854K01 3BSE025961R1 используйте промышленные Ethernet-кабели CAT6 с однократным экранированием (алюминиевая фольга) — неиндустриальные кабели искажают сигналы при Gigabit-скорости и снижают надежность DLR.
- При использовании DLR-поезда не превышайте 45 устройств в кольце — иначе время восстановления связи увеличится до 8 мс, нарушая стабильность процессов (например, фасовки).
- Настройте CIP Sync через ABB Automation Builder с точностью ±1 мкс — недостаточная синхронность приведет к расхождению параметров в роботах или AGV.
- Избегайте монтажа ABB CI854K01 3BSE025961R1 вблизи электродвигателей мощностью ≥10 кВт или высоковольтных кабелей (≥0.5 кВ) — средняя ЭМП может искажать сетевые сигналы или повредить модуль.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления исправляют ошибки совместимости с новыми EtherNet/IP устройствами и улучшают работу DLR.
- Не используйте ABB CI854K01 3BSE025961R1 в системах с критическими требованиями к безопасности данных (фармацевтика, энергетика) — модуль не поддерживает шифрование CIP Security, что рискует утечкой информации.
CI854K01
