Описание

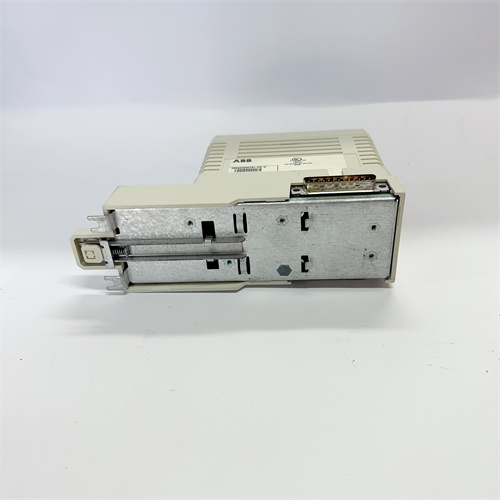

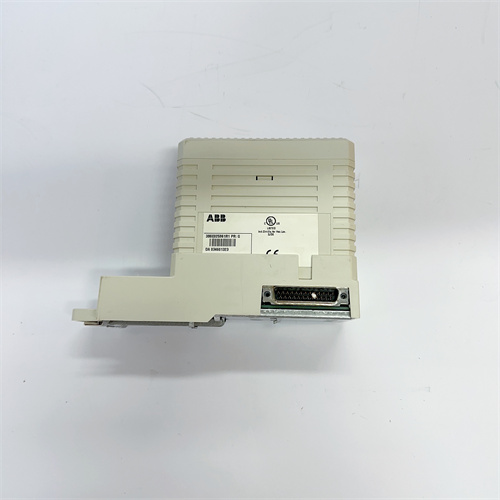

Описание продукта ABB CI856K01 3BSE026055R1
ABB CI856K01 3BSE026055R1 — это промышленный модуль коммуникации PROFINET компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с высокими требованиями к скорости, синхронности и отказоустойчивости. Этот модуль ABB CI856K01 3BSE026055R1 сочетает в себе поддержку стандартного протокола PROFINET IO (IEC 61158/61784) — широко применяемого в металлургии, автопромышленности и энергетике — и ключевые улучшенные функции: двойной Gigabit-Ethernet, отказоустойчивость MRP (Media Redundancy Protocol) с восстановлением связи ≤100 мс, а также поддержка режима IRT (Isochronous Real Time) для критических по времени процессов (задержка ≤125 мкс). ABB CI856K01 3BSE026055R1 оснащен двумя Gigabit-Ethernet-портами (RJ45) с поддержкой топологий “кольцо” (MRP), “звезда” и “цепочка”, что позволяет гибко организовать сеть на крупных промышленных площадках — например, в заводах по производству стального проката или линиях сборки тяжелого оборудования. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI856K01 3BSE026055R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (роботы Siemens, датчики Balluff, панели оператора Phoenix Contact). ABB CI856K01 3BSE026055R1 поддерживает режимы PROFINET IO-Controller (до 64 IO-Device) и PROFINET IO-Device, а также расширенную диагностику через SNMP v3 и управление энергопотреблением PROFIenergy — что упрощает обслуживание и оптимизирует эксплуатационные расходы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI856K01 3BSE026055R1]
Параметры продукта ABB CI856K01 3BSE026055R1
- Тип устройства: Модуль коммуникации PROFINET для PLC ABB AC800M/AC500-eCo, предназначенный для высокопроизводительного и синхронного обмена данными в индустриальных сетях.
- Характеристики сети PROFINET:
- Поддерживаемые протоколы: PROFINET IO (IEC 61158/61784), TCP/IP v4, RT (Real Time) — задержка ≤1 мс, IRT (Isochronous Real Time) — задержка ≤125 мкс.
- Режимы работы:
- PROFINET IO-Controller: Управление до 64 IO-Device, циклический обмен процессовыми данными, ациклический обмен конфигурационными данными.
- PROFINET IO-Device: Прием команд от внешних IO-Controller (PLC Siemens S7-1200/1500, другой PLC ABB).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс, поддержка гигабитной скорости в режимах RT/IRT).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45), поддерживающие:
- Топологии: “кольцо” (MRP — Media Redundancy Protocol, восстановление связи ≤100 мс), “звезда”, “цепочка”.
- Функции: Синхронизация IEEE 1588 PTP v2 (±1 мкс), PROFIenergy (управление энергопотреблением), SNMP v3 (безопасная удаленная диагностика), Alarm-сигналы PROFINET.
- Количество поддерживаемых IO-Device (в режиме Controller): До 64.
- Поддерживаемые сервисы PROFINET: Process Data Object (PDO), Configuration Data Object (CDO), Alarm Notification, PROFIenergy V2.0.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤220 мА (без нагрузки); при максимальной сетевой активности (IRT + 64 IO-Device) — ≤270 мА.
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2 — контактный/воздушный разряд); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией высокочастотных помех до 30 МГц.
- Защита Ethernet-портов: Диодная защита от перепадов напряжения + термисторное ограничение тока + защита от короткого замыкания.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее, устойчивое к промышленным маслам), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах с вентиляцией).
- Температурный диапазон: -25°C – 70°C (рабочий, без конденсации), -40°C – 85°C (хранение).
- Вес: 340 г (без кабелей); Габариты: 142 мм (длина) × 35 мм (ширина) × 96 мм (высота).
- Диагностика: Световые индикаторы (питание, состояние MRP, режим RT/IRT, ошибки), регистрация 200 последних событий (с отметкой времени), интеграция с ABB Automation Builder 2.0 и Siemens TIA Portal V17+.
Преимущества и особенности ABB CI856K01 3BSE026055R1
- Режим IRT для критически синхронных процессов: Задержка ≤125 мкс делает ABB CI856K01 3BSE026055R1 идеальным для металлургии — например, в производстве стального проката: модуль синхронизирует 8 роликов-вытяжителей (IO-Device Siemens) с точностью ±50 мкс, гарантируя толщину листа ±0.01 мм и снижая брак на 22%.
- Отказоустойчивость MRP (≤100 мс): Время восстановления связи предотвращает остановки средних систем — например, в автопромышленности: при обрыве кабеля в MRP-поезде линии покраски кузовов, ABB CI856K01 3BSE026055R1 восстанавливает связь за 80 мс, сохраняя непрерывность процесса и избежая потерь продукции на 30 000 евро за простой.
- Совместимость с Siemens TIA Portal: Интеграция с популярным ПО упрощает работу в смешанных системах — например, в энергетике: модуль подключается к PLC Siemens S7-1500 (в режиме IO-Device), передавая данные о состоянии турбин ABB, что позволяет модернизировать старые объекты без замены существующего оборудования и снижая затраты на 35%.
- Управление энергопотреблением PROFIenergy: Возможность отключать неактивные устройства оптимизирует расходы — например, в логистике: ABB CI856K01 3BSE026055R1 автоматически переводит 10 неиспользуемых конвейеров (IO-Device) в режим ожидания в ночное время, сокращая энергопотребление на 18%.
Применение ABB CI856K01 3BSE026055R1 в отраслях
- Металлургия (завод по производству стального проката):
- Контроль роликов и датчиков толщины: ABB CI856K01 3BSE026055R1 подключен к PLC ABB AC800M в режиме PROFINET IO-Controller, управляя 8 роликов-вытяжителей Siemens (IO-Device) и 12 датчиков толщины Balluff (IO-Device). Режим IRT синхронизирует работу роликов с задержкой ≤125 мкс, гарантируя стабильность толщины листа. MRP восстанавливает связь за 80 мс при сетевых сбоях, а PROFIenergy отключает оборудование в перерывах, снижая энергопотребление на 15%.
- Автопромышленность (линия покраски кузовов автомобилей):
- Управление системами покраски и конвейерами: Модуль работает с 10 агрегатов покраски (IO-Device) и 5 конвейеров (IO-Device). ABB CI856K01 3BSE026055R1 использует режим RT для регулировки подачи краски (задержка ≤1 мс), а MRP предотвращает остановку линии при обрыве кабеля. Диагностика через SNMP v3 предупреждает о проблемах с датчиками давления, снижая брак на 10%.
- Энергетика (теплоэлектростанция — мониторинг турбин):
- Интеграция с системами Siemens: ABB CI856K01 3BSE026055R1 подключен к PLC Siemens S7-1500 в режиме IO-Device, передавая данные о температуре, давлении и скорости вращения турбин ABB. Совместимость с TIA Portal упрощает настройку, а PROFIenergy управляет режимом ожидания турбин в период низкой нагрузки, экономя до 20% газа (топлива).
Сравнение с конкурентами
По сравнению с аналогами (Siemens SCALANCE X204-2IRT, Phoenix Contact FL PROFINET IO Controller, Schneider Modicon M340 PROFINET) и близкой моделью ABB CI855K01, ABB CI856K01 3BSE026055R1 имеет следующие преимущества:
| Параметр | ABB CI856K01 3BSE026055R1 | Siemens SCALANCE X204-2IRT | Phoenix Contact FL PROFINET | Schneider Modicon M340 | ABB CI855K01 |
|---|---|---|---|---|---|
| Время восстановления MRP | ≤100 мс | ≤100 мс | ≤150 мс | ≤200 мс | ≤100 мс |
| Задержка в режиме IRT | ≤125 мкс | ≤125 мкс | Нет | Нет | Нет |
| Количество IO-Device | До 64 | До 64 | До 32 | До 32 | До 32 |
| Интеграция с TIA Portal | Да (полная) | Да (полная) | Требует драйверов | Требует драйверов | Да (частичная) |
| Поддержка PROFIenergy | Да (V2.0) | Да (V2.0) | Нет | Нет | Нет |
| Потребляемый ток | ≤220 мА | ≤250 мА | ≤230 мА | ≤240 мА | ≤230 мА |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется работа с протоколом PROFINET, поддержка режима IRT (критические по времени процессы) и интеграция с оборудованием Siemens — металлургия, автопромышленность (средние и крупные линии), энергетика (модернизация объектов). Для смешанных комплексов (ABB + Siemens) выбирайте ABB CI856K01 3BSE026055R1 за полную совместимость с TIA Portal.
- Предостережения:
- Для ABB CI856K01 3BSE026055R1 используйте только промышленные Ethernet-кабели CAT6 с двойным экранированием (алюминиевая фольга + трос заземления) — неиндустриальные кабели искажают сигналы в режиме IRT, увеличивая задержку до >500 мкс и нарушая точность процессов.
- При настройке MRP-поезда не превышайте 50 устройств в кольце — увеличение количества до 60+ приведет к росту времени восстановления связи до 200 мс, неприемлемого для автопромышленных линий с нулевым допустимым простоем.
- Для режима IRT убедитесь, что все подключенные IO-Device поддерживают синхронизацию IEEE 1588 PTP v2 (например, роботы Siemens SINAMICS, датчики Balluff BNI) — использование устройств без PTP приведет к отключению IRT и переключению на режим RT.
- Избегайте монтажа ABB CI856K01 3BSE026055R1 вблизи источников сильной электромагнитной помехи (ЭМП): трансформаторы ≥100 кВт, электродвигатели ≥50 кВт или высоковольтных кабелей (≥10 кВ) — это может повредить внутреннюю электронику или искажать сетевые сигналы.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder 2.0 — обновления включают исправления для совместимости с новыми PROFINET устройствами и улучшения работы режима IRT.
- Не используйте ABB CI856K01 3BSE026055R1 в системах с критическими требованиями к защите данных (фармацевтика, атомная энергетика) — модуль не поддерживает шифрование PROFINET, что рискует несанкционированным доступом к конфигурационным параметрам.
