Описание

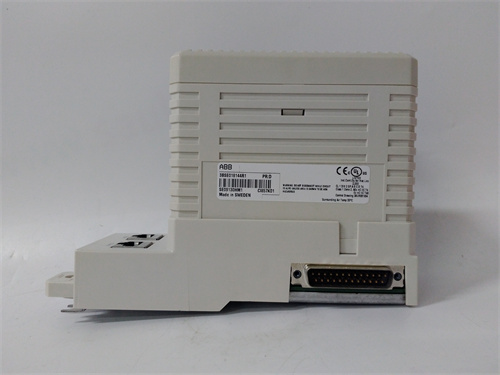

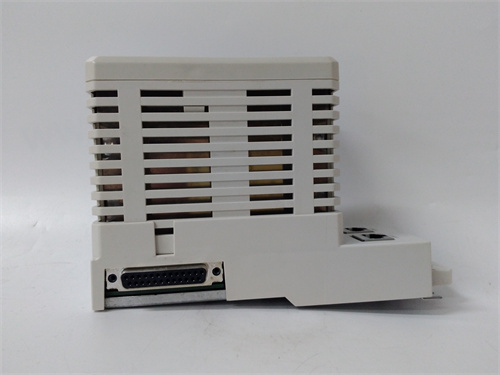

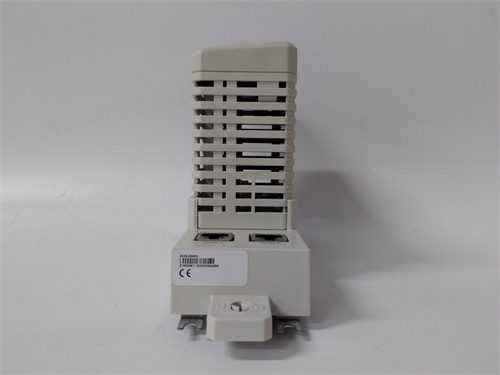

Описание продукта ABB CI857 3BSE018144R1
ABB CI857 3BSE018144R1 — это промышленный модуль коммуникации PROFIBUS DP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500) в распределенные системы автоматизации с требованиями к надежности, широкой совместимости и простоте эксплуатации. Этот модуль ABB CI857 3BSE018144R1 сочетает в себе поддержку стандартного протокола PROFIBUS DP (IEC 61158) — широко применяемого в машиностроении, пищевой промышленности и энергетике (для старых и современных объектов) — и ключевые функции: двойной интерфейс PROFIBUS DP (для построения отказоустойчивых линий), поддержку режима Master/Slave и возможность подключения до 124 Slave-устройств. ABB CI857 3BSE018144R1 оснащен двумя интерфейсами PROFIBUS DP (RS-485) с поддержкой топологий “линия” (с терминаторами) и “звезда” (через коммутаторы PROFIBUS), что позволяет эффективно организовать сеть на средних промышленных площадках — например, в заводах по производству насосов или линиях упаковки пищевых продуктов. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI857 3BSE018144R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500, а также с оборудованием других брендов (двигатели Siemens SIMOVERT, датчики Pepperl+Fuchs, панели оператора Allen-Bradley). ABB CI857 3BSE018144R1 поддерживает расширенную диагностику через ABB Automation Builder — включая отслеживание ошибок связи и состояние Slave-устройств — что упрощает обслуживание и снижает время восстановления системы. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI857 3BSE018144R1]
Параметры продукта ABB CI857 3BSE018144R1
- Тип устройства: Модуль коммуникации PROFIBUS DP для PLC ABB AC800M/AC500, предназначенный для надежного обмена данными в индустриальных сетях.
- Характеристики сети PROFIBUS DP:
- Поддерживаемый протокол: PROFIBUS DP (IEC 61158), совместим с профилями PROFIBUS DP-V0, DP-V1 (для ациклических данных) и DP-V2 (для синхронных процессов).
- Режимы работы:
- PROFIBUS DP-Master: Управление до 124 Slave-устройств, циклический обмен I/O данными (задержка ≤10 мс при максимальной нагрузке).
- PROFIBUS DP-Slave: Прием команд от внешних Master-устройств (PLC Siemens S7-300/400, другой PLC ABB).
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическое адаптирование к Slave-устройствам).
- Интерфейсы: 2 порта PROFIBUS DP (RS-485), поддерживающие:
- Топологии: “линия” (максимальная длина линии — 1200 м при 9.6 кбит/с, 100 м при 12 Мбит/с), “звезда” (через коммутаторы PROFIBUS).
- Функции: Двойной интерфейс для построения отказоустойчивых линий (линия A/линия B), встроенные терминаторы (120 Ом) для конца линии, защита от помех RS-485.
- Количество поддерживаемых Slave-устройств (в режиме Master): До 124.
- Поддерживаемые сервисы PROFIBUS DP: Циклический обмен (I/O), ациклический обмен (конфигурация/диагностика) через DP-V1, синхронный обмен через DP-V2.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500), потребляемый ток ≤180 мА (без нагрузки).
- Защита:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 20 МГц.
- Защита интерфейсов PROFIBUS DP: Трансформаторная изоляция (250 В переменного тока) + защита от короткого замыкания.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Вес: 310 г (без кабелей); Габариты: 140 мм (длина) × 35 мм (ширина) × 95 мм (высота).
- Диагностика: Световые индикаторы (питание, состояние PROFIBUS DP, ошибки), регистрация 150 последних событий, интеграция с ABB Automation Builder (просмотр состояния Slave-устройств, логи ошибок).
Преимущества и особенности ABB CI857 3BSE018144R1
- Двойной интерфейс PROFIBUS DP для отказоустойчивости: Возможность построения двух параллельных линий (A/B) делает ABB CI857 3BSE018144R1 подходящим для систем с низкими требованиями к простою — например, в пищевой промышленности: при обрывке кабеля в линии A, модуль автоматически переключается на линию B за 15 мс, предотвращая остановку линии упаковки сыра и потери продукции на 12 000 евро за простой.
- Широкая совместимость с Slave-устройствами: Поддержка PROFIBUS DP-V0/V1/V2 гарантирует работу ABB CI857 3BSE018144R1 с оборудованием разных поколений — например, в машиностроении: модуль подключает 50 старых двигателей Siemens SIMOVERT (DP-V0) и 30 новых датчиков Pepperl+Fuchs (DP-V1) к PLC ABB AC800M, экономя затраты на замену старого оборудования на 40%.
- Простота настройки и диагностики: Интеграция с ABB Automation Builder упрощает конфигурацию — например, в энергетике (модернизация гидроэлектростанции): монтаж и настройка ABB CI857 3BSE018144R1 занимают не более 1.5 часа, а диагностика через ПО позволяет быстро выявлять проблемы с кабелями PROFIBUS (например, коррозия контактов).
- Длинная длина линии без усилителей: При скорости 9.6 кбит/с максимальная длина линии достигает 1200 м — это актуально для крупных объектов, например, в производстве насосов: ABB CI857 3BSE018144R1 управляет 20 насосами, расположенными на расстоянии 800 м от PLC, без использования дополнительных усилителей сигнала.
Применение ABB CI857 3BSE018144R1 в отраслях
- Пищевая промышленность (линия упаковки сыра):
- Контроль упаковочных машин и датчиков: ABB CI857 3BSE018144R1 подключен к PLC ABB AC500 в режиме PROFIBUS DP-Master, управляя 15 упаковочных машин Rockwell (Slave) и 20 датчиков уровня Siemens (Slave). Двойной интерфейс PROFIBUS DP обеспечивает отказоустойчивость: при обрывке линии A, связь переключается на линию B за 15 мс, предотвращая остановку. Диагностика через ABB Automation Builder предупреждает о проблемах с датчиками, снижая брак на 8%.
- Машиностроение (завод по производству насосов):
- Управление двигателями и системами контроля давления: Модуль работает с 20 двигателями Siemens SIMOVERT (Slave) и 15 датчиков давления Pepperl+Fuchs (Slave). ABB CI857 3BSE018144R1 использует скорость передачи 1.5 Мбит/с для быстрого регулирования скорости насосов, а двойной интерфейс позволяет подключать линии к двум разным участкам завода. Время восстановления сбоев сокращено на 35%.
- Энергетика (модернизация гидроэлектростанции):
- Интеграция старых и новых систем: ABB CI857 3BSE018144R1 подключен к PLC ABB AC800M, передавая данные о состоянии 30 старых турбин (Slave, DP-V0) и 10 новых системах охлаждения (Slave, DP-V1). Совместимость с PROFIBUS DP-V0/V1 позволяет сохранить существующее оборудование, а диагностика через ПО упрощает обслуживание. Экономия на замене старых модулей — 50 000 евро.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 342-5, Phoenix Contact FL PROFIBUS DP Master, Schneider Modicon M340 PROFIBUS DP) и близкой моделью ABB CI858, ABB CI857 3BSE018144R1 имеет следующие особенности:
| Параметр | ABB CI857 3BSE018144R1 | Siemens CP 342-5 | Phoenix Contact FL PROFIBUS | Schneider Modicon M340 | ABB CI858 |
|---|---|---|---|---|---|
| Количество Slave-устройств | До 124 | До 124 | До 64 | До 64 | До 64 |
| Двойной интерфейс PROFIBUS | Да (RS-485) | Да (RS-485) | Нет (один интерфейс) | Нет (один интерфейс) | Нет |
| Поддержка DP-V0/V1/V2 | Да | Да | Да (DP-V0/V1) | Да (DP-V0) | Да (DP-V0/V1) |
| Максимальная длина линии | 1200 м (9.6 кбит/с) | 1200 м (9.6 кбит/с) | 1000 м (9.6 кбит/с) | 800 м (9.6 кбит/с) | 1000 м |
| Потребляемый ток | ≤180 мА | ≤220 мА | ≤200 мА | ≤210 мА | ≤190 мА |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500, где нужна поддержка PROFIBUS DP (для старых или смешанных объектов), отказоустойчивость (двойной интерфейс) и возможность подключения большого количества Slave-устройств — пищевая промышленность, машиностроение, энергетика (модернизация объектов). Для проектов с ограниченным бюджетом и необходимостью сохранить старое PROFIBUS-оборудование выбирайте ABB CI857 3BSE018144R1 за оптимальное соотношение цена-качество.
- Предостережения:
- Для ABB CI857 3BSE018144R1 используйте только промышленные кабели PROFIBUS TYPE A (двужидровые, экранированные) — нестандартные кабели искажают сигналы, особенно при скорости >1.5 Мбит/с, и снижают надежность связи.
- При построении линии PROFIBUS обязательно устанавливайте терминаторы (120 Ом) на крайние устройства — отсутствие терминаторов приведет к отражениям сигнала и ошибкам обмена данными.
- Не превышайте количество Slave-устройств в линии более 32 без использования репеатера — увеличение количества до 33+ приведет к падению скорости передачи и увеличению задержки до >50 мс.
- Избегайте монтажа ABB CI857 3BSE018144R1 вблизи высоковольтных кабелей (≥1 кВ) или электродвигателей ≥10 кВт — сильная ЭМП может искажать сигналы PROFIBUS DP или повредить интерфейсы RS-485.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления исправляют ошибки совместимости с новыми PROFIBUS Slave-устройствами и улучшают диагностику.
- Не используйте ABB CI857 3BSE018144R1 в системах с высокими требованиями к скорости (задержка <10 мс) — для таких случаев выбирайте модули PROFINET (например, ABB CI856K01), так как PROFIBUS DP не обеспечивает низкие задержки.
