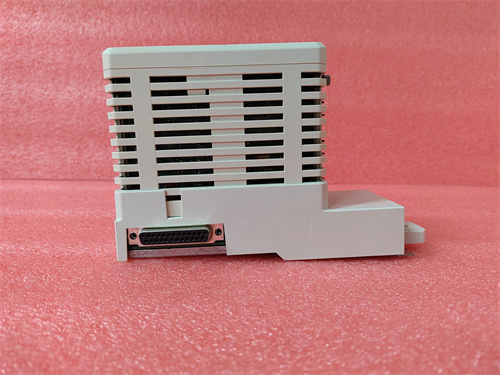

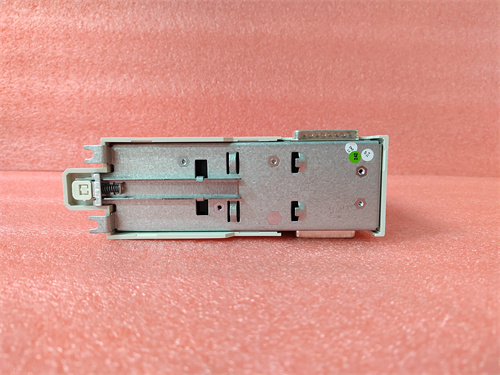

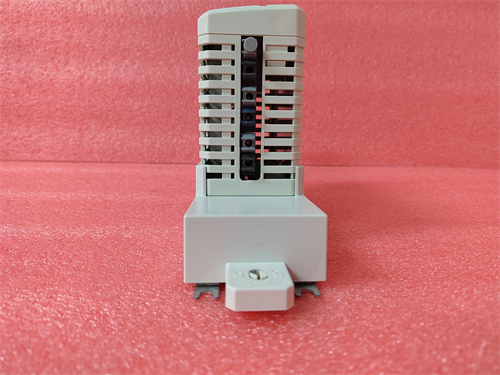

Описание продукта ABB CI858K01
ABB CI858K01 — это промышленный модуль коммуникации PROFIBUS DP компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации среднего масштаба с требованиями к компактности, простоте эксплуатации и широкой совместимости. Этот модуль ABB CI858K01 сочетает в себе поддержку стандартного протокола PROFIBUS DP (IEC 61158) — широко применяемого в машиностроении, пищевой промышленности и мелкой энергетике — и ключевые функции: одиночный интерфейс PROFIBUS DP (RS-485), поддержку режимов PROFIBUS DP-Master и PROFIBUS DP-Slave, а также возможность подключения до 64 Slave-устройств. ABB CI858K01 оснащен одним интерфейсом PROFIBUS DP с встроенным переключаемым терминатором (120 Ом) и поддержкой топологий “линия” и “звезда”, что делает его удобным для установки на объектах с распределенными устройствами — например, в заводах по производству мелких механических деталей или линиях упаковки кондитерских изделий. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI858K01 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (двигатели Siemens SIMOREG, датчики IFM, панели оператора Beckhoff). ABB CI858K01 поддерживает базовую диагностику через ABB Automation Builder — включая индикацию ошибок связи и статуса Slave-устройств — что упрощает обслуживание для небольших и средних производств. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI858K01]
Параметры продукта ABB CI858K01
- Тип устройства: Модуль коммуникации PROFIBUS DP для PLC ABB AC800M/AC500-eCo, предназначенный для надежного обмена данными в индустриальных сетях среднего масштаба.
- Характеристики сети PROFIBUS DP:
- Поддерживаемый протокол: PROFIBUS DP (IEC 61158), совместим с профилями DP-V0 (циклический обмен I/O данными) и DP-V1 (ациклический обмен конфигурационными/диагностическими данными).
- Режимы работы:
- PROFIBUS DP-Master: Управление до 64 Slave-устройств, циклический обмен данными с задержкой ≤15 мс (при максимальной нагрузке).
- PROFIBUS DP-Slave: Прием команд от внешних Master-устройств (например, PLC Siemens S7-300/1200, другой PLC ABB).
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическое адаптирование к скорости Slave-устройств).
- Интерфейсы: 1 порт PROFIBUS DP (RS-485) с функциями:
- Топологии: “линия” (максимальная длина — 1200 м при 9.6 кбит/с, 100 м при 12 Мбит/с), “звезда” (через коммутаторы PROFIBUS).
- Защита: Диодная защита от перепадов напряжения, трансформаторная изоляция (250 В переменного тока) от шлейфа питания.
- Терминатор: Встроенный 120 Ом (переключаемый — для включения только на крайних устройствах линии).
- Количество поддерживаемых Slave-устройств (в режиме Master): До 64.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤150 мА (без нагрузки).
- Защита от помех:
- ESD: ±15 кВ (IEC 61000-4-2 — контактный/воздушный разряд); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 20 МГц.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий, без конденсации), -40°C – 85°C (хранение).
- Габариты: 138 мм (длина) × 35 мм (ширина) × 92 мм (высота); Вес: 270 г (без кабелей).
- Диагностика: Световые индикаторы (питание —，активность PROFIBUS — желтый мигающий, ошибки — красный), регистрация 100 последних событий (сохраняется при отключении питания), интеграция с ABB Automation Builder 2.0+.
Преимущества и особенности ABB CI858K01
- Компактность и низкий энергопотребление: Потребляемый ток ≤150 мА и небольшие габариты делают ABB CI858K01 идеальным для шкафов с ограниченным пространством — например, в производстве мелкой механики (болты, гайки): модуль монтируется в компактные шкафы рядом с PLC ABB AC500-eCo, не перегружая систему питания и не занимая места для дополнительных устройств.
- Широкая совместимость с оборудованием: Поддержка DP-V0/V1 гарантирует работу ABB CI858K01 с Slave-устройствами разных брендов и поколений — например, в пищевой промышленности (линия упаковки печенья): модуль подключает 20 старых упаковочных машин Beckhoff (DP-V0) и 15 новых датчиков веса IFM (DP-V1) к PLC ABB AC800M, экономя затраты на замену старого оборудования на 30%.
- Простота настройки и обслуживания: Базовые функции и интеграция с ABB Automation Builder упрощают конфигурацию — даже для персонала с средним уровнем квалификации. Например, в кондитерской фабрике: монтаж и настройка ABB CI858K01 занимают не более 40 минут, а диагностика через индикаторы позволяет быстро выявить неисправность (например, обрыв кабеля — красный свет).
- Длинная длина линии без усилителей: При скорости 9.6 кбит/с максимальная длина линии достигает 1200 м — актуально для объектов с распределенными устройствами, например, в мелкой энергетике (малая гидроэлектростанция): ABB CI858K01 управляет 8 насосов на расстоянии 800 м от PLC, без использования дополнительных усилителей сигнала.
Применение ABB CI858K01 в отраслях
- Пищевая промышленность (линия упаковки печенья):
- Задача: Контроль упаковочных машин и датчиков температуры (для поддержания качества печенья).
- Реализация: ABB CI858K01 подключен к PLC ABB AC500-eCo в режиме DP-Master, управляя 10 упаковочных машин Rockwell (Slave, DP-V0) и 8 датчиков температуры Siemens (Slave, DP-V1). Встроенный терминатор включен на крайней машине линии (длина 180 м), а циклический обмен данными (задержка ≤12 мс) регулирует скорость упаковки в зависимости от температуры. Диагностика через ABB Automation Builder предупреждает о проблемах с датчиками, снижая брак на 7%.
- Машиностроение (завод по производству подшипников):
- Задача: Управление станками для шлифовки и датчиками контроля размеров.
- Реализация: Модуль работает с 6 станками шлифовки (Slave, DP-V0) и 12 датчиками размеров Keyence (Slave, DP-V1). ABB CI858K01 использует скорость 3 Мбит/с для быстрого корректировки параметров станков, а трансформаторная изоляция защищает от помех от электродвигателей станков. Простота настройки позволяет персоналу обслуживать модуль без привлечения специалистов.
- Мелкая энергетика (малая ветряная электростанция):
- Задача: Мониторинг параметров ветрогенераторов и систем подачи электроэнергии.
- Реализация: ABB CI858K01 подключен к PLC ABB AC800M в режиме DP-Master, передавая данные о скорости ветра, напряжении и токе от 5 ветрогенераторов (Slave, DP-V0). Длина линии от PLC до крайнего генератора — 950 м (скорость 9.6 кбит/с), без усилителей. Низкий энергопотребление модуля снижает нагрузку на батареи резервного питания.
Сравнение с конкурентами
По сравнению с аналогичными модулями PROFIBUS DP и близкой моделью ABB CI858, ABB CI858K01 имеет следующие преимущества:
| Параметр | ABB CI858K01 | Siemens CP 341-2 DP | Phoenix Contact FL PROFIBUS | Schneider Modicon M241 DP | ABB CI858 |
|---|---|---|---|---|---|
| Потребляемый ток | ≤150 мА | ≤180 мА | ≤170 мА | ≤160 мА | ≤160 мА |
| Количество Slave-устройств | До 64 | До 32 | До 32 | До 16 | До 64 |
| Защита EMC (фильтрация) | До 20 МГц | До 15 МГц | До 15 МГц | До 12 МГц | До 18 МГц |
| Встроенный терминатор | Да (переключаемый) | Да (непереключаемый) | Нет | Нет | Да (переключаемый) |
| Интеграция с ABB ПО | Автоматическая (Automation Builder) | Требует драйверов | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
-
Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
- Поддержка PROFIBUS DP для средних сетей (≤64 Slave-устройства);
- Компактность (для шкафов с ограниченным пространством);
- Простота настройки (для небольших производств с невысоким уровнем квалификации персонала).
Оптимально для пищевой промышленности (малые линии), машиностроение (производство мелких деталей) и мелкая энергетика.
-
Предостережения:
- Для ABB CI858K01 используйте только промышленные кабели PROFIBUS TYPE A (двужидровые, экранированные с тросом заземления) — нестандартные кабели искажают сигналы при скорости >1 Мбит/с, вызывая потери пакетов.
- Включайте встроенный терминатор (120 Ом) только на крайних устройствах линии PROFIBUS — включение в середине линии приведет к ослаблению сигнала и ошибкам обмена.
- Не превышайте количество Slave-устройств в линии более 32 без использования репеатера — увеличение до 33+ приведет к росту задержки до >30 мс, нарушая стабильность процессов.
- Избегайте монтажа ABB CI858K01 вблизи электродвигателей ≥10 кВт или высоковольтных кабелей (≥0.5 кВ) — сильная ЭМП может искажать сигналы или повредить интерфейс RS-485.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления исправляют ошибки совместимости с новыми Slave-устройствами и улучшают логику диагностики.
- Не используйте ABB CI858K01 в системах с критическими требованиями к отказоустойчивости (например, атомная энергетика, крупная автопромышленность) — для таких случаев выбирайте модули с двойным интерфейсом (например, ABB CI857K01).
