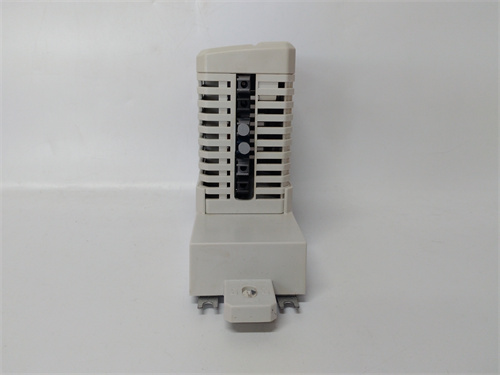

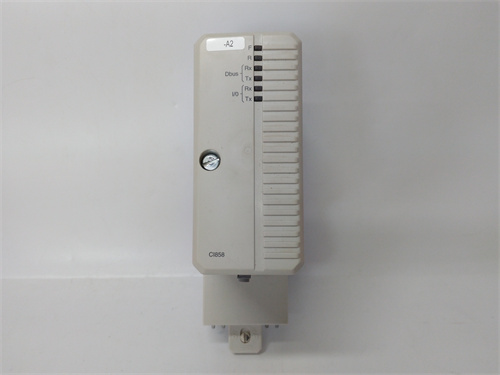

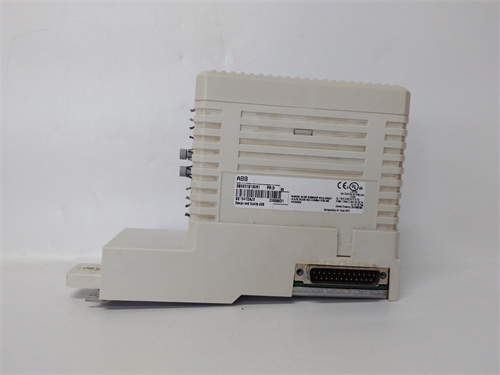

Описание продукта ABB CI858K01 3BSE018135R1
ABB CI858K01 3BSE018135R1 — это промышленный модуль коммуникации PROFIBUS DP компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации среднего масштаба. Этот модуль ABB CI858K01 3BSE018135R1 сочетает в себе поддержку стандартного протокола PROFIBUS DP (IEC 61158) — широко применяемого в машиностроении, пищевой промышленности и мелкой энергетике — и ключевые функции: одиночный интерфейс PROFIBUS DP (RS-485), поддержку режимов PROFIBUS DP-Master и PROFIBUS DP-Slave, а также возможность подключения до 64 Slave-устройств. ABB CI858K01 3BSE018135R1 оснащен встроенным переключаемым терминатором (120 Ом) и поддерживает топологии “линия” (максимальная длина до 1200 м при низкой скорости) и “звезда”, что делает его удобным для установки на объектах с распределенными устройствами — например, в заводах по производству мелких механических деталей или линиях упаковки кондитерских изделий. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI858K01 3BSE018135R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (двигатели Siemens SIMOREG, датчики IFM, панели оператора Beckhoff). ABB CI858K01 3BSE018135R1 поддерживает базовую диагностику через ABB Automation Builder — включая индикацию ошибок связи и статуса Slave-устройств — что упрощает обслуживание для небольших и средних производств. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI858K01 3BSE018135R1]
Параметры продукта ABB CI858K01 3BSE018135R1
- Тип устройства: Модуль коммуникации PROFIBUS DP для PLC ABB AC800M/AC500-eCo, предназначенный для надежного обмена данными в индустриальных сетях среднего масштаба.
- Характеристики сети PROFIBUS DP:
- Поддерживаемый протокол: PROFIBUS DP (IEC 61158), совместим с профилями DP-V0 (циклический обмен I/O данными) и DP-V1 (ациклический обмен конфигурационными/диагностическими данными).
- Режимы работы:
- PROFIBUS DP-Master: Управление до 64 Slave-устройств, циклический обмен данными с задержкой ≤15 мс (при максимальной нагрузке).
- PROFIBUS DP-Slave: Прием команд от внешних Master-устройств (PLC Siemens S7-300/1200, другой PLC ABB).
- Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическое адаптирование к Slave-устройствам).
- Интерфейсы: 1 порт PROFIBUS DP (RS-485) с функциями:
- Топологии: “линия” (1200 м при 9.6 кбит/с, 100 м при 12 Мбит/с), “звезда” (через коммутаторы PROFIBUS).
- Защита: Трансформаторная изоляция (250 В переменного тока), диодная защита от перепадов напряжения.
- Терминатор: Встроенный 120 Ом (переключаемый — для включения только на крайних устройствах).
- Количество поддерживаемых Slave-устройств (в режиме Master): До 64.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤150 мА (без нагрузки).
- Защита от помех:
- ESD: ±15 кВ (IEC 61000-4-2 — контактный/воздушный разряд); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 20 МГц.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Габариты: 138 мм (длина) × 35 мм (ширина) × 92 мм (высота); Вес: 270 г (без кабелей).
- Диагностика: Световые индикаторы (питание — 绿灯，активность — желтый, ошибки — красный), регистрация 100 последних событий, интеграция с ABB Automation Builder 2.0+.
Преимущества и особенности ABB CI858K01 3BSE018135R1
- Компактность и низкий энергопотребление: Потребляемый ток ≤150 мА и небольшие габариты делают ABB CI858K01 3BSE018135R1 идеальным для шкафов с ограниченным пространством — например, в производстве мелкой механики (болты, гайки): модуль монтируется рядом с PLC ABB AC500-eCo, не перегружая систему питания и не занимая лишнего места.
- Широкая совместимость с оборудованием: Поддержка DP-V0/V1 гарантирует работу ABB CI858K01 3BSE018135R1 с Slave-устройствами разных брендов и поколений — например, в пищевой промышленности (линия упаковки печенья): модуль подключает 20 старых упаковочных машин Beckhoff (DP-V0) и 15 новых датчиков веса IFM (DP-V1) к PLC ABB AC800M, экономя затраты на замену оборудования на 30%.
- Простота настройки и диагностики: Интеграция с ABB Automation Builder и световые индикаторы упрощают обслуживание — например, в кондитерской фабрике: монтаж и настройка ABB CI858K01 3BSE018135R1 занимают не более 40 минут, а красный индикатор сразу сигнализирует об обрыве кабеля, сокращая время поиска неисправности.
- Длинная длина линии без усилителей: При скорости 9.6 кбит/с максимальная длина линии достигает 1200 м — актуально для мелкой энергетики (малая ГЭС): ABB CI858K01 3BSE018135R1 управляет 8 насосов на расстоянии 800 м от PLC, без использования дополнительных усилителей сигнала.
Применение ABB CI858K01 3BSE018135R1 в отраслях
- Пищевая промышленность (линия упаковки печенья):
- Задача: Контроль упаковочных машин и поддержание температуры (для качества печенья).
- Реализация: ABB CI858K01 3BSE018135R1 подключен к PLC ABB AC500-eCo в режиме DP-Master, управляя 10 упаковочных машин Rockwell (Slave, DP-V0) и 8 датчиков температуры Siemens (Slave, DP-V1). Встроенный терминатор включен на крайней машине (линия 180 м), а циклический обмен (задержка ≤12 мс) регулирует скорость упаковки. Диагностика через ABB Automation Builder снижает брак на 7%.
- Машиностроение (завод по производству подшипников):
- Задача: Управление станками шлифовки и датчиками контроля размеров.
- Реализация: Модуль работает с 6 станками шлифовки (Slave, DP-V0) и 12 датчиков Keyence (Slave, DP-V1). ABB CI858K01 3BSE018135R1 использует скорость 3 Мбит/с для быстрой корректировки параметров, а трансформаторная изоляция защищает от помех от двигателей. Простота настройки позволяет обслуживать модуль персоналом среднего уровня.
- Мелкая энергетика (малая ветряная электростанция):
- Задача: Мониторинг параметров ветрогенераторов.
- Реализация: ABB CI858K01 3BSE018135R1 подключен к PLC ABB AC800M, передавая данные о скорости ветра и напряжении от 5 генераторов (Slave, DP-V0). Длина линии 950 м (скорость 9.6 кбит/с) без усилителей. Низкий энергопотребление снижает нагрузку на резервные батареи.
Сравнение с конкурентами
По сравнению с аналогами и близкой моделью ABB CI858, ABB CI858K01 3BSE018135R1 имеет следующие преимущества:
| Параметр | ABB CI858K01 3BSE018135R1 | Siemens CP 341-2 DP | Phoenix Contact FL PROFIBUS | Schneider Modicon M241 DP | ABB CI858 |
|---|---|---|---|---|---|
| Потребляемый ток | ≤150 мА | ≤180 мА | ≤170 мА | ≤160 мА | ≤160 мА |
| Количество Slave-устройств | До 64 | До 32 | До 32 | До 16 | До 64 |
| Фильтрация EMC | До 20 МГц | До 15 МГц | До 15 МГц | До 12 МГц | До 18 МГц |
| Встроенный терминатор | Да (переключаемый) | Да (непереключаемый) | Нет | Нет | Да (переключаемый) |
| Интеграция с ABB ПО | Автоматическая | Требует драйверов | Требует драйверов | Требует драйверов | Автоматическая |
Советы по выбору и предостережения
-
Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
- Поддержка PROFIBUS DP для средних сетей (≤64 Slave-устройства);
- Компактность (для шкафов с ограниченным пространством);
- Простота обслуживания (для небольших производств).
Оптимально для пищевой промышленности (малые линии), машиностроение (мелкие детали) и мелкая энергетика.
-
Предостережения:
- Для ABB CI858K01 3BSE018135R1 используйте только промышленные кабели PROFIBUS TYPE A (экранированные) — нестандартные кабели искажают сигналы при скорости >1 Мбит/с.
- Включайте терминатор только на крайних устройствах линии — включение в середине ослабляет сигнал.
- Не превышайте 32 Slave-устройства без репеатера — иначе задержка превысит 30 мс.
- Избегайте монтажа вблизи двигателей ≥10 кВт или высоковольтных кабелей — сильная ЭМП может повредить интерфейс.
- Обновляйте прошивку через ABB Automation Builder 1 раз в год — исправления улучшают совместимость с новыми Slave-устройствами.
- Не используйте в системах с критической отказоустойчивостью (атомная энергетика) — для этого подойдут модули с двойным интерфейсом (например, ABB CI857K01).
