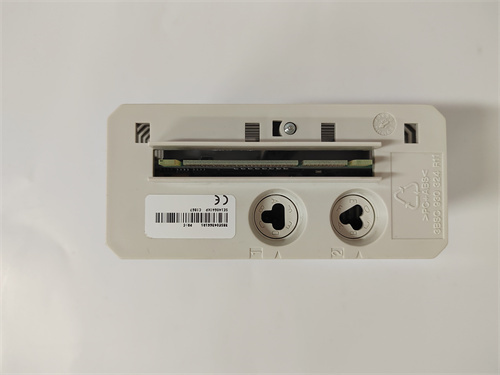

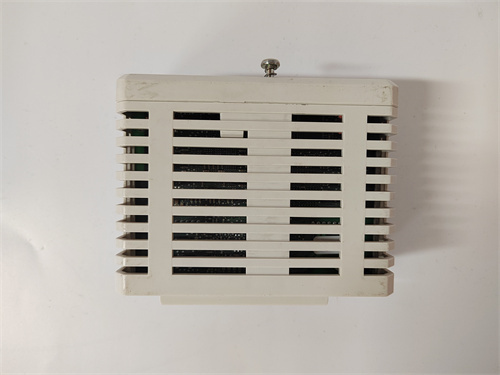

ABB CI867AK02

Описание

Описание продукта ABB CI867AK02

Параметры продукта ABB CI867AK02

• Тип устройства: Модуль коммуникации Modbus TCP/IP для PLC ABB AC800M/AC500-eCo, предназначенный для надежного обмена данными в индустриальных сетях среднего и крупного масштаба.
• Характеристики сети Modbus TCP/IP:
  • Поддерживаемый протокол: Modbus TCP/IP (IEC 61131-10), совместим с TCP/IP v4, UDP и стандартными функциями Modbus (01, 02, 03, 04, 05, 06, 15, 16 — чтение/запись дискретных и аналоговых данных), а также Modbus RTU over TCP (для совместимости с старым оборудованием).
  • Режимы работы:
    • Modbus Master: Управление до 40 Slave-устройств, циклический обмен процессовыми данными (задержка ≤15 мс при максимальной нагрузке).
    • Modbus Slave: Прием команд от внешних Master-устройств (PLC Siemens S7-1200/S7-1500, SCADA-системы WinCC/Ignition, другой PLC ABB).
  • Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс для каждого порта).
  • Интерфейсы: 2 порта Gigabit-Ethernet (RJ45) с функциями:
    • Топологии: “звезда” (через промышленные коммутаторы), “линия” (максимальная длина — 100 м на порт), “дубльрование портов” (резервное соединение для повышения надежности).
    • Дополнительные функции: Поддержка SNMP v3 (безопасная диагностика), IPv4-адресация (статический/DHCP), VLAN tagging (разделение сетей для безопасности).
  • Количество поддерживаемых Slave-устройств (в режиме Master): До 40.
• Электрические и эксплуатационные характеристики:
  • Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤210 мА (без нагрузки).
  • Защита от помех:
    • ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 35 МГц.
    • Защита Ethernet-портов: Трансформаторная изоляция (250 В переменного тока) для каждого порта, диодная защита от перепадов напряжения, термисторное ограничение тока.
  • Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
  • Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
  • Габариты: 145 мм (длина) × 35 мм (ширина) × 98 мм (высота); Вес: 340 г (без кабелей).
  • Диагностика: Световые индикаторы (питание — 绿灯，активность каждого Ethernet-порта — желтый, ошибки — красный), регистрация 250 последних событий, интеграция с ABB Automation Builder 2.0+ и SCADA-системами.

Преимущества и особенности ABB CI867AK02

• Два Ethernet-порта с резервным соединением: Дублирование портов делает ABB CI867AK02 идеальным для систем с требованиями к непрерывной работе — например, в энергетике (малая гидроэлектростанция): при обрывке кабеля на одном порту, модуль автоматически переключается на второй, восстанавливая связь за ≤20 мс и предотвращая остановку мониторинга турбин, что экономит до 60 000 евро за простой.
• Управление до 40 Slave-устройств: Увеличенное количество подключаемых устройств расширяет возможности ABB CI867AK02 для крупных объектов — например, в автоматизированном складе бытовой техники: модуль управляет 30 датчиками положения (Schneider) и 10 конвейерами (Danfoss), интегрируя все оборудование в единую систему на PLC ABB AC500-eCo и сокращая количество требуемых модулей на 25%.
• Усиленная защита от помех (фильтрация до 35 МГц): Высокая устойчивость к ЭМП позволяет ABB CI867AK02 работать в сложных индустриальных условиях — например, в металлургии (цех обработки металла): модуль стабильно обменивается данными с 15 датчиками температуры (Keyence) вблизи электродвигателей ≥75 кВт, не теряя пакетов и обеспечивая точный контроль нагрева металла.
• Поддержка VLAN tagging: Разделение сетей через VLAN повышает безопасность — например, в пищевой промышленности (завод по производству молочных продуктов): ABB CI867AK02 разделяет сетевые трафик между системами контроля линии (обязательный доступ) и системами мониторинга (ограниченный доступ), предотвращая несанкционированный доступ к критическим параметрам.

Применение ABB CI867AK02 в отраслях

• Энергетика (малая гидроэлектростанция):
  • Задача: Мониторинг параметров турбин (скорость, давление воды), контроля электрогенерации и передача данных в SCADA-систему.
  • Реализация: ABB CI867AK02 подключен к PLC ABB AC800M в режиме Modbus Master, управляя 12 датчиками скорости (Siemens, Slave) и 8 счетчиков электроэнергии (Schneider, Slave). Два Ethernet-порта используются для резервного соединения: один подключен к локальной сети станции, другой — к резервной линии. Усиленная защита от помех обеспечивает стабильную работу вблизи генераторов, а задержка ≤15 мс позволяет своевременно реагировать на изменения параметров, снижая риски аварий на 30%.
• Автоматизированный склад (бытовая техника):
  • Задача: Управление конвейерами, отслеживание положения товаров и интеграция с системой управления инвентарем.
  • Реализация: Модуль работает с 30 датчиками положения (Schneider, Slave) и 10 конвейерами (Danfoss, Slave). ABB CI867AK02 использует VLAN tagging для разделения трафика: один VLAN для контроля конвейеров (критический), другой — для мониторинга инвентара (не критический). Возможность подключения 40 Slave-устройств позволяет интегрировать все оборудование в один модуль, сокращая затраты на коммуникационное оборудование на 25%.
• Пищевая промышленность (завод по производству йогурта):
  • Задача: Контроль температуры ферментации, уровня сырья в резервуарах и работы насосов с обеспечением безопасности данных.
  • Реализация: ABB CI867AK02 подключен к PLC ABB AC500-eCo, передавая данные от 15 датчиков температуры (Keyence, Slave) и 8 насосов (Weintek, Slave). Дублирование Ethernet-портов обеспечивает непрерывную связь: при отключении основного порта, модуль переключается на резервный за 18 мс. VLAN tagging защищает критические данные (температура ферментации) от несанкционированного доступа, соответствуюя требованиям стандарта ISO 22000.

Сравнение с конкурентами

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
  • Резервное соединение (два Ethernet-порта) для непрерывной работы (энергетика, пищевая промышленность);
  • Управление ≥32 Slave-устройствами (крупные склады, заводы среднего масштаба);
  • Защита данных через VLAN tagging (отрасли с требованиями к безопасности — пищевая, фармацевтическая);
  • Усиленная устойчивость к ЭМП (металлургия, энергетика).
    Оптимально для энергетики, автоматизированные склады, пищевая и металлургическая промышленности.
• Предостережения:
  1. Для ABB CI867AK02 используйте только промышленные Ethernet-кабели CAT6A с двойным экранированием (алюминиевая фольга + трос заземления) — неиндустриальные кабели искажают сигналы при длине >50 м, даже при наличии защиты модуля.
  2. При работе в режиме “дубльрования портов” убедитесь, что оба порта подключены к разным коммутаторам — подключение к одному коммутатору нивелирует преимущества резервного соединения.
  3. Не превышайте количество Slave-устройств более 40 — увеличение до 41+ приведет к росту задержки до >30 мс, нарушая оперативность контроля процессов.
  4. При настройке VLAN tagging используйте уникальные VLAN-ID для критических и не критических сетей — одинаковые ID вызовут конфликты в передаче данных.
  5. Избегайте монтажа ABB CI867AK02 вблизи источников сильной ЭМП (трансформаторы ≥150 кВт, электродвигатели ≥100 кВт) — даже с усиленной защитой, чрезмерные помехы могут повредить внутреннюю электронику.
  6. Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления включают исправления для совместимости с новыми Modbus Slave-устройствами и улучшения работы VLAN tagging/SNMP v3.
