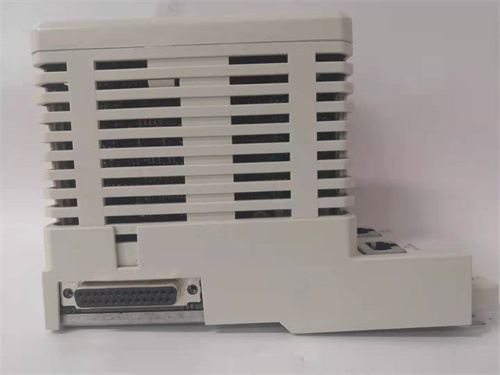

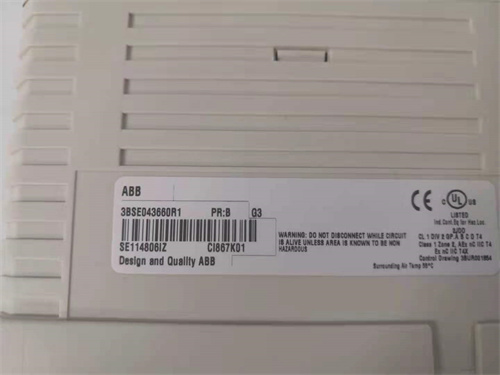

Основная информация о продукте: ABB CI867K01 3BSE043660R1
В данной статье рассматривается специализированный модуль связи от глобального лидера в сфере промышленной автоматизации ABB — ABB CI867K01 3BSE043660R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот модуль является ключевым компонентом для обеспечения высоконадежной связи между распределёнными системами управления (DCS) ABB и периферийным оборудованием, специализируясь на поддержке протокола PROFIBUS DP. ABB CI867K01 3BSE043660R1 широко используется в энергетике, нефтегазовой промышленности, химической промышленности и машиностроении, где требуется стабильный обмен данными в сетях с традиционным оборудованием, поддерживающим PROFIBUS DP. Благодаря продвинутым техническим решениям и глубокой интеграции в экосистему ABB, он стал важным элементом для модернизации существующих и создания новых автоматизированных систем, обеспечивающих беспрепятственное взаимодействие компонентов.
Описание продукта
ABB CI867K01 3BSE043660R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это промышленный модуль связи PROFIBUS DP, разработанный для интеграции в контроллеры ABB AC 800M и обеспечения связи с внешним оборудованием через стандартный промышленный протокол PROFIBUS DP. Его основная функция — передача данных между контроллером ABB и различными устройствами, такими как регулирующие клапаны, интеллектуальные датчики, приводы и другие модули ввода/вывода, поддерживающие PROFIBUS DP.
Особого внимания заслуживает то, что ABB CI867K01 3BSE043660R1 может работать как в режиме мастера (управляющего устройства), так и слейва (управляемого устройства), что обеспечивает гибкость при построении сетей промышленной связи. Модуль оснащён двойным интерфейсом PROFIBUS DP, поддерживающим топологии линии и звезды, а также обеспечивающим избыточность связи — критическую особенность для объектов, где не допускаются прерывания передачи данных. ABB CI867K01 3BSE043660R1 имеет встроенную защиту от электромагнитных помех (ЭМП) и коротких замыканий, что гарантирует стабильность работы в условиях интенсивного электромагнитного фона, характерного для промышленных объектов с мощным оборудованием. Кроме того, модуль поддерживает конфигурацию и диагностику через специализированное программное обеспечение ABB (Control Builder M), позволяя инженерам настраивать параметры сети, отслеживать состояние подключённых устройств и быстро устранять возникающие неполадки. Как продукт ABB, он полностью совместим с контроллерами AC 800M и другими компонентами экосистемы DCS ABB, а также соответствует международным стандартам промышленной безопасности и качества, обеспечивая долговечность и надёжность в длительной эксплуатации.
Технические параметры
- Модель: ABB CI867K01 3BSE043660R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Промышленный модуль связи PROFIBUS DP, совместимый с контроллерами ABB AC 800M
Параметры связи
- Поддерживаемый протокол: PROFIBUS DP (конформно стандарту EN 50170)
- Режимы работы: Мастер, слейв
- Количество интерфейсов PROFIBUS DP: 2 (для обеспечения избыточности и гибкой топологии)
- Максимальная скорость передачи данных: 12 Мбит/с
- Максимальное количество подключённых устройств (в режиме мастера): До 124 устройств на один интерфейс
- Поддерживаемые топологии: Линия, звезда (с использованием концентратора)
- Длина кабеля (в зависимости от скорости): До 1000 м при 9.6 кбит/с, до 100 м при 12 Мбит/с
Электрические параметры
- Питание: 24 В DC ± 10% (питаение отконтроллера ABB AC 800M)
- Потребляемая мощность: Типичное значение — 2.5 Вт, максимальное — 4 Вт
- Электромагнитная совместимость: Соответствует стандартам EN 55011, EN 55022, IEC 61000-6-2/4
- Изоляция: Электрическая изоляция 2500 В АС между модулем и背==，а также между интерфейсами PROFIBUS DP
Экологические и механические параметры
- Диапазон рабочих температур: -20°C – +60°C
- Диапазон температур хранения: -40°C – +85°C
- Относительная влажность: 5% – 95% (без конденсации)
- Степень защиты: IP20 (для установки в шкаф контроллера)
- Способ монтажа: Монтаж в раму контроллера ABB AC 800M
- Габаритные размеры: 90 × 135 × 60 мм (ширина × глубина × высота)
- Масса: Примерно 0.3 кг
- Сертификаты: CE, UL, CSA, IEC 61131-2
Преимущества и особенности
ABB CI867K01 3BSE043660R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Гибкие режимы работы и топологии: Поддержка режимов мастера и слейва, а также двойных интерфейсов позволяет адаптировать модуль к различным архитектурам сетей.
- Высокая скорость и ёмкость передачи данных: Максимальная скорость 12 Мбит/с и поддержка до 124 устройств на интерфейс отвечают требованиям большинства промышленных сценариев.
- Отказоустойчивость через избыточность: Двойные интерфейсы обеспечивают резервную связь, предотвращая прерывания при сбое одного канала.
- Надёжная защита от внешних воздействий: Встроенная защита от ЭМП и коротких замыканий гарантирует стабильность работы в сложных индустриальных условиях.
- Простота конфигурации и диагностики: Интеграция с программным обеспечением ABB упрощает настройку сети и выявление проблем с подключёнными устройствами.
- Глубокая интеграция в экосистему ABB: Полная совместимость с контроллерами AC 800M и системами DCS ABB обеспечивает беспрепятственную интеграцию и синхронизацию.
Области применения и кейсы
- Энергетика (Гидроэлектростанция): На гидроэлектростанции ABB CI867K01 3BSE043660R1 обеспечивает связь между контроллерами ABB AC 800M и системами управления гидротурбинами, включая датчики скорости, давления воды и приводы регулирующих клапанов через PROFIBUS DP. Двойные интерфейсы модуля обеспечивают избыточность связи, предотвращая остановки генерации электроэнергии при технических неполадках в сети.
- Нефтегазовая промышленность (Нефтеперерабатывающий завод): В нефтеперерабатывающем заводе модуль связывает контроллеры ABB с интеллектуальными датчиками уровня и расхода нефти в трубопроводах, а также с регулирующими клапанами распределения сырья. Высокая скорость передачи данных позволяет своевременно корректировать параметры процессов, а защита от ЭМП гарантирует стабильность работы в сложной электромагнитной среде завода.
- Химическая промышленность (Реакторный комплекс): В химическом заводе ABB CI867K01 3BSE043660R1 обеспечивает связь между контроллерами ABB и дозаторами химических реагентов, а также с системами охлаждения реакторов через PROFIBUS DP. Режим мастера модуля позволяет централизованно управлять большим количеством устройств, а функция диагностики помогает своевременно выявлять неполадки в сенсорной сети.
- Машиностроение (Автоматизированная линия сборки): На заводе по производству промышленного оборудования модуль связывает контроллеры ABB с роботами-манипуляторами, конвейерами и датчиками контроля качества на автоматизированной линии сборки. Поддержка высокой скорости передачи данных обеспечивает синхронность работы всех компонентов линии, а гибкая топология позволяет легко расширять сеть при модернизации производственных мощностей.
Сравнение с конкурентами
ABB CI867K01 3BSE043660R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами на рынке — модулем Siemens CP 443-5 Extended и модулем Honeywell CC-PDPM01. Основные различия представлены ниже:
| Параметр | ABB CI867K01 3BSE043660R1 | Siemens CP 443-5 Extended | Honeywell CC-PDPM01 |
|---|---|---|---|
| Поддерживаемый протокол | PROFIBUS DP | PROFIBUS DP/PA | PROFIBUS DP |
| Количество интерфейсов | 2 | 1 | 1 |
| Максимальная скорость передачи | 12 Мбит/с | 12 Мбит/с | 12 Мбит/с |
| Максимальное количество устройств (мастер) | 124/интерфейс | 124 | 124 |
| Совместимость с системами | ABB AC 800M | Siemens S7-400 | Honeywell Experion PKS |
| Потребляемая мощность | 2.5-4 Вт | 3-5 Вт | 2-3.5 Вт |
Из сравнения видно, что ABB CI867K01 3BSE043660R1 имеет преимущество в наличии двух интерфейсов PROFIBUS DP, обеспечивающих избыточность связи, что превосходит аналогов Siemens и Honeywell с одним интерфейсом. Он также отличается оптимальной потребляемой мощностью, уступая только Honeywell. Основное преимущество — глубокая интеграция в экосистему ABB и гибкость в построении отказоустойчивых сетей, что делает его предпочтительным выбором для пользователей, работающих с оборудованием ABB.
Советы по выбору и меры предосторожности
Советы по выбору
- Пользователи экосистемы ABB: Если на объекте развернуты контроллеры ABB AC 800M или другие компоненты DCS ABB, ABB CI867K01 3BSE043660R1 является оптимальным выбором для организации связи по PROFIBUS DP, обеспечивая полную совместимость и простоту интеграции.
- Проекты с требованиями к избыточности связи: Для объектов, где не допускаются прерывания передачи данных (например, электростанции, крупные химические заводы), модуль с двойными интерфейсами предоставляет надежное решение через резервную связь.
- Сценарии с большим количеством устройств PROFIBUS DP: Для сетей с множеством подключённых устройств (датчики, приводы, клапаны) режим мастера модуля с поддержкой до 124 устройств на интерфейс обеспечивает централизованное и эффективное управление.
Меры предосторожности
- Правильная установка и подключение: Монтируйте модуль в соответствии с технической документацией ABB, обеспечивая надежное соединение с背板 контроллера AC 800M. При подключении кабелей PROFIBUS DP используйте специализированные экранированные провода, соблюдайте рекомендуемые длины и топологии, а также установите терминаторы на концах линии.
- Конфигурация через официальное ПО: Используйте только авторизованное программное обеспечение ABB (Control Builder M) для настройки режимов работы, скорости передачи и параметров сети. После конфигурации проведите тестирование связи, проверяя стабильность передачи данных и доступность всех подключённых устройств.
- Защита от внешних факторов: Устанавливайте контроллер с модулем в закрытом шкафу управления, защищённом от пыли, влаги и прямого солнечного света. Обеспечьте достаточную вентиляцию шкафу для предотвращения перегрева.
- Регулярное обслуживание и обновление: Периодически проверяйте состояние модуля через систему диагностики ABB, отслеживайте параметры работы сети и обновляйте прошивку модуля до актуальных версий через официальные каналы. Регулярно проверяйте соединения кабелей на предмет повреждений или обрывов.
- Использование оригинальных комплектующих: При ремонте или замене модуля используйте только оригинальные запчасти ABB, чтобы сохранить производственные характеристики, совместимость с системой и уровень защиты от внешних воздействий.
