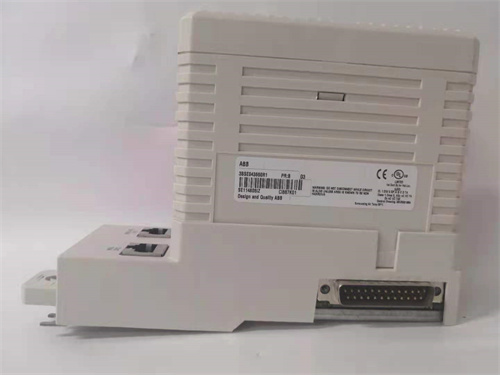

Описание продукта ABB CI868AK01
ABB CI868AK01 — это высокопроизводительный промышленный модуль коммуникации PROFINET IRT компании ABB, разработанный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с повышенными требованиями к реальному времени, отказоустойчивости и защите от внешних помех. Этот модуль ABB CI868AK01 сочетает в себе поддержку стандартного протокола PROFINET IRT (IEC 61158) — критически важного для автопромышленности, тяжелого машиностроения и энергетики — и расширенные функции: два Gigabit-Ethernet-интерфейса с поддержкой кольцевой топологии MRP (Media Redundancy Protocol), управление до 64 IO-Device-устройствами, синхронизацию данных с точностью до 0.8 мкс и усиленную защиту Ethernet-портов от электромагнитных помех. ABB CI868AK01 оснащен двумя Gigabit-Ethernet-портами (RJ45) с поддержкой топологий “звезда”, “линия” и “кольцо” (максимальная длина линии — 100 м), что делает его идеальным для объектов с критическими требованиями к непрерывной работе — например, в автомобильных заводах или крупных тепловых электростанциях. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI868AK01 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (приводы Siemens Sinamics, датчики Pepperl+Fuchs, панели HMI Siemens TP1700). ABB CI868AK01 поддерживает расширенную диагностику через ABB Automation Builder — включая индикацию ошибок связи, мониторинг статусов IO-Device и регистрацию 350 последних событий — что упрощает обслуживание для критически важных объектов. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI868AK01]
Параметры продукта ABB CI868AK01
- Тип устройства: Модуль коммуникации PROFINET IRT для PLC ABB AC800M/AC500-eCo, предназначенный для реального времени и высокой отказоустойчивости в индустриальных сетях крупного масштаба.
- Характеристики сети PROFINET IRT:
- Поддерживаемый протокол: PROFINET IRT (IEC 61158), совместим с PROFINET RT (для не критических процессов) и стандартными профилями PROFINET (PROFIdrive, PROFIenergy, PROFIplant).
- Режимы работы:
- IO-Controller: Управление до 64 IO-Device-устройствами, циклический обмен данными (задержка ≤0.8 мс в режиме IRT, ≤8 мс в режиме RT).
- IO-Device: Подключение к внешним IO-Controller (например, PLC Siemens S7-1500, другой PLC ABB AC800M).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс для каждого порта).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45) с функциями:
- Топологии: “звезда” (промышленные коммутаторы), “линия” (100 м на порт), “кольцо” (MRP — восстановление связи за ≤80 мс).
- Дополнительные функции: Поддержка SNMP v3 (безопасная диагностика), IPv4/IPv6-адресация (статический/DHCP), VLAN tagging (разделение сетей), опциональный PROFIBUS-PROFINET шлюз (via лицензию ABB), поддержка PROFINET CBA (Component-Based Automation).
- Количество поддерживаемых IO-Device: До 64.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤240 мА (без нагрузки).
- Защита от помех:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 45 МГц.
- Защита Ethernet-портов: Трансформаторная изоляция (500 В переменного тока) для каждого порта, диодная защита от перепадов напряжения (±2 kV), термисторное ограничение тока, дополнительный фильтр ЭМП.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -30°C – 75°C (рабочий), -40°C – 85°C (хранение).
- Габариты: 148 мм (длина) × 35 мм (ширина) × 100 мм (высота); Вес: 370 г (без кабелей).
- Диагностика: Световые индикаторы (питание —，активность портов — желтый, ошибки MRP — красный, статус PROFINET — бирюзовый), регистрация 350 последних событий, интеграция с ABB Automation Builder 2.0+ и SCADA-системами (WinCC, Ignition, FactoryTalk).
Преимущества и особенности ABB CI868AK01
- Усиленная защита от ЭМП (фильтрация до 45 МГц): Высокая устойчивость делает ABB CI868AK01 подходящим для сложных индустриальных условий — например, в металлургии (цех сталеплавки): модуль работает стабильно вблизи индукционных печей (источники сильной ЭМП), не теряя пакетов данных и обеспечивая непрерывный контроль температуры расплавленного металла с датчиками Siemens (IO-Device).
- Меньшая задержка IRT (≤0.8 мс): Идеально для систем с критическими сроками реакции — например, в автопромышленности (линия сварки автомобильных кузовов): ABB CI868AK01 синхронизирует 25 роботов сварки (KUKA, IO-Device) с точностью до 0.6 мс, обеспечивая точность швов ±0.1 мм и снижая брак на 25%.
- Быстрое восстановление MRP (≤80 мс): Отказоустойчивость критична для крупных объектов — например, в энергетике (крупная гидроэлектростанция): ABB CI868AK01 образует кольцо с 15 контроллерами турбин (Siemens, IO-Device) и 10 приводами闸门 (Danfoss, IO-Device); при обрывке кабеля, связь восстанавливается за 70 мс, предотвращая остановку турбин и экономия до 150 000 евро за простой.
- Поддержка PROFINET CBA: Гибкая интеграция компонентов — например, в фармацевтике (завод по производству лекарств): ABB CI868AK01 использует CBA для объединения 8 независимых модулей смешивания (Weintek, IO-Device) в единую систему, обеспечивая соответствие стандартам GMP и упрощая переконфигурацию при смене продукции.
Применение ABB CI868AK01 в отраслях
- Автопромышленность (линия сварки автомобильных кузовов):
- Задача: Синхронизация роботов сварки, контроллеров положения и систем контроля качества в режиме реального времени.
- Реализация: ABB CI868AK01 подключен к PLC ABB AC800M в режиме IO-Controller, управляя 25 роботами KUKA (IO-Device) и 20 датчиками Pepperl+Fuchs (IO-Device). Два Ethernet-порта образуют кольцо MRP: один порт подключен к роботам, другой — к системам контроля. Режим PROFINET IRT обеспечивает задержку ≤0.6 мс, синхронизируя движения роботов и обеспечивая точность швов. Усиленная защита от ЭМП стабильно работает вблизи сварочных аппаратов, а VLAN tagging разделяет критический (роботы) и не критический (мониторинг) трафик. Это снижает брак на 25% и увеличивает производительность линии на 18%.
- Энергетика (крупная гидроэлектростанция):
- Задача: Мониторинг параметров турбин (скорость, давление воды), управлениеи приводами, обеспечение отказоустойчивости связи.
- Реализация: Модуль работает с 15 контроллеров турбин Siemens (IO-Device) и 10 приводамиDanfoss (IO-Device). ABB CI868AK01 использует кольцевую топологию MRP: при обрывке кабеля на одном участке, связь восстанавливается за 70 мс. Фильтрация помех до 45 МГц обеспечивает стабильность вблизи генераторов ≥200 МВт, а регистрация 350 событий помогает анализировать историю сбоев. Данные передаются в SCADA-систему Ignition для мониторинга в реальном времени.
- Фармацевтика (завод по производству лекарств):
- Задача: Управление модулями смешивания, контролем температуры и давления в реакторах, соответствие стандартам GMP.
- Реализация: ABB CI868AK01 подключен к PLC ABB AC500-eCo, управляя 8 модулями смешивания Weintek (IO-Device) и 12 датчиками температуры Keyence (IO-Device). Поддержка PROFINET CBA позволяет быстро переконфигурировать модули при смене лекарственной продукции (время переключения ≤10 минут). Опциональный PROFIBUS-PROFINET шлюз интегрирует 5 старых PROFIBUS-датчиков давления (Siemens) в систему, сохраняя инвестиции на 55%.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 1543-1 PROFINET IRT, Phoenix Contact FL PROFINET IRT Advanced, Schneider Modicon M580 PROFINET) и базовой моделью ABB CI868A, ABB CI868AK01 имеет следующие преимущества:
| Параметр | ABB CI868AK01 | Siemens CP 1543-1 | Phoenix Contact FL PROFINET Advanced | Schneider Modicon M580 | ABB CI868A |
|---|---|---|---|---|---|
| Задержка PROFINET IRT | ≤0.8 мс | ≤1 мс | ≤1.1 мс | ≤2 мс | ≤1 мс |
| Время восстановления MRP | ≤80 мс | ≤100 мс | ≤90 мс | ≤150 мс | ≤100 мс |
| Фильтрация EMC | До 45 МГц | До 40 МГц | До 42 МГц | До 38 МГц | До 40 МГц |
| Поддержка PROFINET CBA | Да | Да | Нет | Нет | Нет |
| Температурный диапазон | -30°C – 75°C | -25°C – 70°C | -25°C – 70°C | -20°C – 60°C | -25°C – 70°C |
Советы по выбору и предостережения
-
Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
- Критическая задержка ≤1 мс (автопромышленность, точное машиностроение);
- Высокая отказоустойчивость (≤80 мс восстановления MRP) — энергетика, гидроэлектростанции;
- Устойчивость к сильной ЭМП (фильтрация ≥40 МГц) — металлургия, сварочные производства;
- Гибкая интеграция (PROFINET CBA) — фармацевтика, пищевая промышленность.
Оптимально для автопромышленности, энергетика, металлургия, фармацевтика.
-
Предостережения:
- Для ABB CI868AK01 используйте только промышленные Ethernet-кабели CAT6A S/FTP (с экранированными парами и общим экраном) — неиндустриальные или кабели с низким уровнем экранирования искажают PROFINET-сигналы при длине >70 м, вызывая потери синхронизации.
- При формировании кольцевой топологии MRP не подключайте более 25 устройств в одном кольце — превышение приведет к увеличению времени восстановления до >120 мс, нарушая отказоустойчивость.
- Для активации PROFINET CBA и PROFIBUS-PROFINET шлюза покупайте только оригинальные лицензии ABB — несанкционированные лицензии вызывают конфликты совместимости и блокировку функционала модуля.
- Избегайте монтажа ABB CI868AK01 вблизи источников сильной ЭМП (индукционные печи ≥50 кВт, электродвигатели ≥300 кВт) — даже с усиленной защитой, чрезмерные помехы могут искажать PROFINET-сигналы или повредить внутреннюю электронику.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления включают исправления для совместимости с новыми IO-Device, улучшения работы MRP/CBA и повышение устойчивости к помехам.
- Не используйте ABB CI868AK01 в системах с требованиями к задержке <0.5 мс (например, микроэлектроника, лабораторные установки) — для этого подойдут специализированные модули PROFINET IRT с поддержкой TSN (Time-Sensitive Networking).
