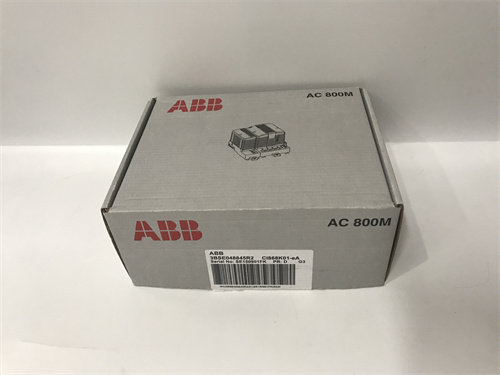

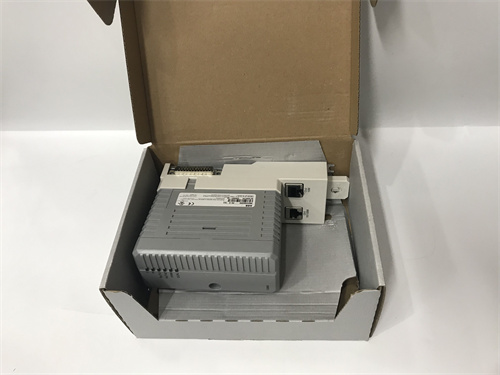

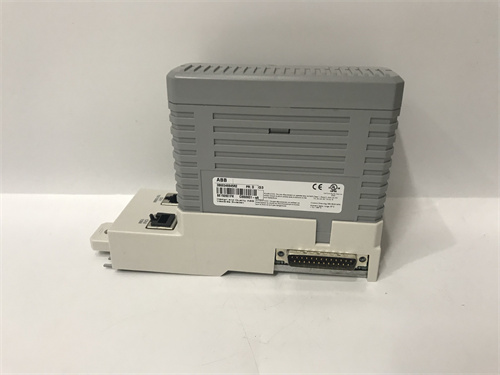

Описание продукта ABB CI868K01 3BSE048845R1
ABB CI868K01 3BSE048845R1 — это промышленный модуль коммуникации PROFINET IRT компании ABB, специализированный для интеграции контроллеров PLC ABB (в первую очередь серии AC800M и AC500-eCo) в распределенные системы автоматизации с требованиями к реальному времени, отказоустойчивости и простоте интеграции. Этот модуль ABB CI868K01 3BSE048845R1 сочетает в себе поддержку стандартного протокола PROFINET IRT (IEC 61158) — широко применяемого в автопромышленности, энергетике и тяжелом машиностроении — и ключевые функции: два Gigabit-Ethernet-интерфейса с поддержкой кольцевой топологии MRP (Media Redundancy Protocol), управление до 48 IO-Device-устройств и синхронизацию данных с точностью до 1 мкс. ABB CI868K01 3BSE048845R1 оснащен двумя Gigabit-Ethernet-портами (RJ45) с поддержкой топологий “звезда”, “линия” и “кольцо” (максимальная длина линии — 100 м), что делает его удобным для установки на объектах среднего и крупного масштаба — например, в заводах по производству тяжелой техники или средних тепловых электростанциях. Благодаря стандартному DIN-монтажу и полной совместимости с шкафами ABB SystemPro M, ABB CI868K01 3BSE048845R1 легко интегрируется в существующие комплексы и работает без конфликтов с контроллерами ABB AC800M/AC500-eCo, а также с оборудованием других брендов (приводы Siemens Sinamics, датчики Pepperl+Fuchs, панели HMI Weintek). ABB CI868K01 3BSE048845R1 поддерживает расширенную диагностику через ABB Automation Builder — включая индикацию ошибок связи, мониторинг статусов IO-Device и регистрацию 250 последних событий — что упрощает обслуживание для объектов с ограниченным персоналом. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CI868K01 3BSE048845R1]
Параметры продукта ABB CI868K01 3BSE048845R1
- Тип устройства: Модуль коммуникации PROFINET IRT для PLC ABB AC800M/AC500-eCo, предназначенный для реального времени и отказоустойчивости в индустриальных сетях среднего и крупного масштаба.
- Характеристики сети PROFINET IRT:
- Поддерживаемый протокол: PROFINET IRT (IEC 61158), совместим с PROFINET RT (для не критических процессов) и стандартными профилями PROFINET (PROFIdrive, PROFIenergy).
- Режимы работы:
- IO-Controller: Управление до 48 IO-Device-устройств, циклический обмен данными (задержка ≤1 мс в режиме IRT, ≤10 мс в режиме RT).
- IO-Device: Подключение к внешним IO-Controller (например, PLC Siemens S7-1200/S7-1500, другой PLC ABB AC800M).
- Скорость передачи: 10/100/1000 Mbit/s (автоматическое определение скорости, полнодуплекс для каждого порта).
- Интерфейсы: 2 порта Gigabit-Ethernet (RJ45) с функциями:
- Топологии: “звезда” (промышленные коммутаторы), “линия” (100 м на порт), “кольцо” (MRP — восстановление связи за ≤100 мс).
- Дополнительные функции: Поддержка SNMP v2c (диагностика), IPv4-адресация (статический/DHCP), VLAN tagging (разделение сетей), автоматическое переключение на резервный IP-адрес (при сбое основного).
- Количество поддерживаемых IO-Device: До 48.
- Электрические и эксплуатационные характеристики:
- Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤220 мА (без нагрузки).
- Защита от помех:
- ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 40 МГц.
- Защита Ethernet-портов: Трансформаторная изоляция (500 В переменного тока) для каждого порта, диодная защита от перепадов напряжения (±2 kV), термисторное ограничение тока.
- Корпус: Пластик термостойкий UL94 V-0 (негорючее), монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
- Температурный диапазон: -25°C – 70°C (рабочий), -40°C – 85°C (хранение).
- Габариты: 145 мм (длина) × 35 мм (ширина) × 98 мм (высота); Вес: 350 г (без кабелей).
- Диагностика: Световые индикаторы (питание —，активность портов — желтый, ошибки MRP — красный), регистрация 250 последних событий, интеграция с ABB Automation Builder 2.0+ и SCADA-системами (WinCC, Ignition).
Преимущества и особенности ABB CI868K01 3BSE048845R1
- Поддержка PROFINET IRT с задержкой ≤1 мс: Синхронизация реального времени делает ABB CI868K01 3BSE048845R1 подходящим для систем с жесткими сроками — например, в автопромышленности (линия сборки компонентов двигателей): модуль управляет 18 роботов (KUKA, IO-Device) и 12 датчиками точности (Keyence, IO-Device), синхронизируя их работу с точностью до 0.9 мс и обеспечивая ошибку сборки ≤0.5%.
- Кольцевая топология MRP (восстановление ≤100 мс): Отказоустойчивость критична для непрерывного производства — например, в энергетике (средняя тепловая электростанция): ABB CI868K01 3BSE048845R1 образует кольцо с 10 контроллеров котлов (Siemens, IO-Device) и 8 приводами насосов (Danfoss, IO-Device); при обрывке кабеля, связь восстанавливается за 90 мс, предотвращая остановку котлов и экономия до 80 000 евро за простой.
- Управление до 48 IO-Device: Оптимальная емкость для объектов среднего масштаба — например, в тяжелом машиностроении (завод по производству грузовиков): ABB CI868K01 3BSE048845R1 интегрирует 25 станков обработки металла (Weintek, IO-Device) и 23 датчика нагрузки (Pepperl+Fuchs, IO-Device) в один модуль, снижая количество требуемых коммуникационных устройств на 30%.
- Автоматическое переключение на резервный IP-адрес: Повышение надежности связи — например, в металлургии (цех обработки стали): при сбое основного IP-адреса, ABB CI868K01 3BSE048845R1 переключается на резервный за 6 мс, не прерывая передачу данных о температуре стали с 15 датчиков (Siemens, IO-Device) и обеспечивая точный контроль процесса.
Применение ABB CI868K01 3BSE048845R1 в отраслях
- Автопромышленность (линия сборки компонентов двигателей):
- Задача: Синхронизация роботов сборки, контроллеров приводов и датчиков контроля точности в режиме реального времени.
- Реализация: ABB CI868K01 3BSE048845R1 подключен к PLC ABB AC800M в режиме IO-Controller, управляя 18 роботами KUKA (IO-Device) и 12 датчиками Keyence (IO-Device). Два Ethernet-порта образуют кольцо MRP: один порт подключен к роботам, другой — к системам контроля. Режим PROFINET IRT обеспечивает задержку ≤0.9 мс, синхронизируя движения роботов и снижая ошибку сборки до 0.5%. VLAN tagging разделяет критический (роботы) и не критический (мониторинг) трафик, предотвращая перегрузку сети.
- Энергетика (средняя тепловая электростанция):
- Задача: Мониторинг параметров котлов (температура, давление), управление насосами и передача данных в SCADA-систему с отказоустойчивостью.
- Реализация: Модуль работает с 10 контроллеров котлов Siemens (IO-Device) и 8 приводами Danfoss (IO-Device). ABB CI868K01 3BSE048845R1 использует кольцевую топологию MRP: при обрывке кабеля, связь восстанавливается за 90 мс. Фильтрация помех до 40 МГц обеспечивает стабильность вблизи трансформаторов ≥100 кВт, а регистрация 250 событий помогает анализировать историю сбоев. Данные передаются в SCADA WinCC для оперативного мониторинга.
- Тяжелое машиностроение (завод по производству грузовиков):
- Задача: Управление станками обработки металла, контролем нагрузки на инструменты и интеграцией с системой качества.
- Реализация: ABB CI868K01 3BSE048845R1 подключен к PLC ABB AC500-eCo, управляя 25 станками Weintek (IO-Device) и 23 датчиками Pepperl+Fuchs (IO-Device). Модуль использует скорость 1000 Mbit/s для обмена данными, а задержка ≤1 мс позволяет корректировать параметры станков в режиме реального времени, снижая брак на 12%. Простота настройки через ABB Automation Builder сокращает время монтажа до 40 минут.
Сравнение с конкурентами
По сравнению с аналогами (Siemens CP 1243-1 PN/IO, Phoenix Contact FL PROFINET IRT, Schneider Modicon M262 PROFINET) и близкой моделью ABB CI868AK01 3BSE092691R1, ABB CI868K01 3BSE048845R1 имеет следующие особенности:
| Параметр | ABB CI868K01 3BSE048845R1 | Siemens CP 1243-1 | Phoenix Contact FL PROFINET | Schneider Modicon M262 | ABB CI868AK01 3BSE092691R1 |
|---|---|---|---|---|---|
| Количество IO-Device | До 48 | До 32 | До 40 | До 24 | До 64 |
| Задержка PROFINET IRT | ≤1 мс | ≤2 мс | ≤1.2 мс | ≤3 мс | ≤0.8 мс |
| Время восстановления MRP | ≤100 мс | ≤150 мс | ≤120 мс | Нет | ≤80 мс |
| Фильтрация EMC | До 40 МГц | До 35 МГц | До 38 МГц | До 32 МГц | До 45 МГц |
| Потребляемый ток | ≤220 мА | ≤210 мА | ≤230 мА | ≤200 мА | ≤240 мА |
Советы по выбору и предостережения
-
Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где требуется:
- Режим реального времени (задержка ≤1 мс) — автопромышленность, точное машиностроение;
- Отказоустойчивость (кольцевая топология MRP) — энергетика, крупные заводы среднего масштаба;
- Управление 32–48 IO-Device — тяжелое машиностроение, металлургия;
- Простота интеграции с существующими сетями — модернизация старых производств.
Оптимально для автопромышленность (компонентная сборка), энергетика (средние ТЭС), тяжелое машиностроение.
-
Предостережения:
- Для ABB CI868K01 3BSE048845R1 используйте только промышленные Ethernet-кабели CAT6A с двойным экранированием (алюминиевая фольга + трос заземления) — неиндустриальные кабели искажают PROFINET-сигналы при длине >80 м, вызывая потери синхронизации.
- При формировании кольцевой топологии MRP не подключайте более 20 устройств в одном кольце — превышение приведет к увеличению времени восстановления до >150 мс, нарушая отказоустойчивость.
- При настройке автоматического переключения IP-адреса убедитесь, что резервный IP не конфликтует с адресами других устройств в сети — конфликт приведет к блокировке связи с IO-Device.
- Избегайте монтажа ABB CI868K01 3BSE048845R1 вблизи источников сильной ЭМП (индукционные печи ≥40 кВт, электродвигатели ≥250 кВт) — чрезмерные помехы могут искажать PROFINET-сигналы или повредить Ethernet-порты.
- Обновляйте прошивку модуля не реже 1 раза в год через ABB Automation Builder — обновления включают исправления для совместимости с новыми IO-Device и улучшения работы MRP.
- Не используйте ABB CI868K01 3BSE048845R1 в системах с требованиями к задержке <0.8 мс (например, микроэлектроника, лабораторные установки) — для этого подойдут модели ABB CI868AK01 3BSE092691R1 с поддержкой более высокой синхронизации.
