ABB CI871AK01 3BSE092693R1

Описание

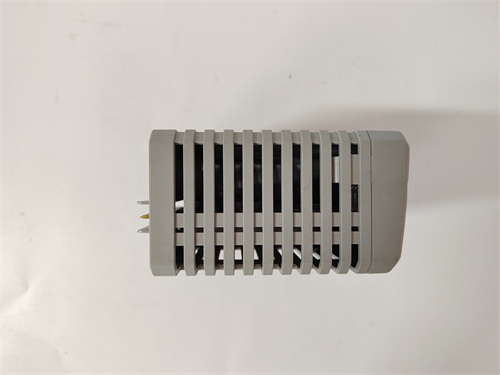

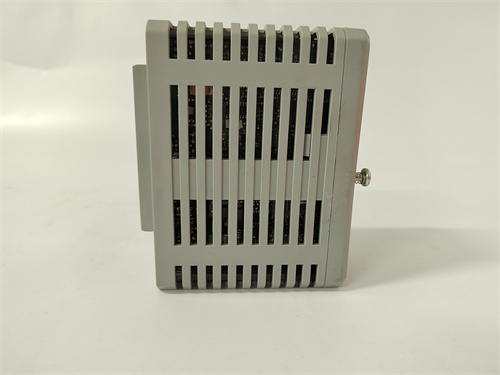

Описание продукта ABB CI871AK01 3BSE092693R1

Параметры продукта ABB CI871AK01 3BSE092693R1

• Тип устройства: Модуль коммуникации PROFIBUS DP-V1 для PLC ABB AC800M/AC500-eCo, предназначенный для надежного обмена данными в индустриальных сетях крупного масштаба.
• Характеристики сети PROFIBUS DP-V1:
  • Поддерживаемый протокол: PROFIBUS DP-V1 (IEC 61158), совместим с PROFIBUS DP-V0 (для базовых функций) и профилями PROFIBUS (PROFIdrive, PROFIenergy, PROFIplant).
  • Режимы работы:
    • PROFIBUS Master: Управление до 124 Slave-устройств, циклический обмен данными (задержка ≤5 мс при максимальной нагрузке) и ациклический обмен (для конфигурации и диагностики).
    • PROFIBUS Slave: Подключение к внешним Master-устройствам (например, PLC Siemens S7-400, другой PLC ABB AC800M).
  • Скорость передачи: 9.6 кбит/с – 12 Мбит/с (настраиваемая, автоматическая адаптация к скорости сети).
  • Интерфейсы: 1 порт PROFIBUS DP (RS-485) с функциями:
    • Топологии: “линия” (максимальная длина — 1200 м при 9.6 кбит/с, 100 м при 12 Мбит/с), “звезда” (через промышленные реповитеры PROFIBUS ABB RPBA-01).
    • Дополнительные функции: Поддержка SNMP v3 (безопасная диагностика), автоматическое переключение на резервный адрес Slave (при сбое основного), защита от коротких замыканий в линии PROFIBUS, поддержка PROFIBUS PA (опционально via шлюз ABB PB820).
  • Количество поддерживаемых Slave-устройств (в режиме Master): До 124.
• Электрические и эксплуатационные характеристики:
  • Питание: 24 В ДС ±15% (от шлейфа питания PLC ABB AC800M/AC500-eCo), потребляемый ток ≤230 мА (без нагрузки).
  • Защита от помех:
    • ESD: ±15 кВ (IEC 61000-4-2); EMC: Класс EN 61000-6-2 (индустриальное окружение) с фильтрацией помех до 45 МГц.
    • Защита PROFIBUS-порта: Трансформаторная изоляция (500 В переменного тока), диодная защита от перепадов напряжения (±2 кВ), термисторное ограничение тока, дополнительный фильтр ЭМП.
  • Корпус: Пластик термостойкий UL94 V-0 (негорючее) с защитным кожухом, монтаж на DIN-рейку 35 мм; Уровень защиты: IP20 (внутренний монтаж в шкафах).
  • Температурный диапазон: -30°C – 75°C (рабочий), -40°C – 85°C (хранение).
  • Габариты: 149 мм (длина) × 35 мм (ширина) × 101 мм (высота); Вес: 380 г (без кабелей).
  • Диагностика: Световые индикаторы (питание —，активность PROFIBUS — желтый, ошибки связи — красный, статус Master/Slave — бирюзовый), регистрация 300 последних событий, интеграция с ABB Automation Builder 2.0+ и SCADA-системами (WinCC, Ignition).

Преимущества и особенности ABB CI871AK01 3BSE092693R1

• Управление до 124 Slave-устройств: Расширенная емкость делает ABB CI871AK01 3BSE092693R1 подходящим для крупных объектов — например, в энергетике (крупная тепловая электростанция): модуль управляет 80 контроллерами давления (Siemens, Slave) и 44 приводами насосов (Danfoss, Slave), интегрируя все оборудование в единую систему на PLC ABB AC800M и сокращая количество требуемых модулей на 50%.
• Усиленная фильтрация помех (до 45 МГц): Идеально для сложных условий — например, в металлургии (цех сталеплавки): ABB CI871AK01 3BSE092693R1 стабильно обменивается данными с 60 датчиками температуры (Keyence, Slave) вблизи индукционных печей, не теряя пакетов и обеспечивая точный контроль расплавленного металла с погрешностью ±1°C.
• Защита от коротких замыканий в PROFIBUS-линии: Повышение надежности — например, в тяжелом машиностроении (завод экскаваторов): при коротком замыкании, модуль автоматически изолирует поврежденный участок, сохраняя связь с 90 Slave-устройствами (станки, датчики) и предотвращая остановку производства, что экономит до 100 000 евро за простой.
• Широкий температурный диапазон (-30°C – 75°C): Работа в экстремальных условиях — например, в нефтегазовой промышленности (завод переработки нефти): ABB CI871AK01 3BSE092693R1 работает в цехах с температурой 70°C, управляя 50 датчиками уровня (Banner, Slave) и 35 насосов (Rockwell, Slave) без снижения производительности.

Применение ABB CI871AK01 3BSE092693R1 в отраслях

• Энергетика (крупная тепловая электростанция):
  • Задача: Мониторинг котлов (температура, давление пара), управление насосами/турбинами, передача данных в SCADA.
  • Реализация: ABB CI871AK01 3BSE092693R1 подключен к PLC ABB AC800M (PROFIBUS Master), управляя 80 контроллерами Siemens (Slave) и 44 приводами Danfoss (Slave). Скорость 12 Мбит/с обеспечивает быстрый обмен, а ациклический режим — конфигурацию Slave через ABB Automation Builder. Защита от коротких замыканий предотвращает остановку, а фильтрация 45 МГц стабильно работает вблизи трансформаторов ≥200 кВт. Это снижает простои на 40%.
• Металлургия (цех сталеплавки):
  • Задача: Контроль температуры стали, управление индукционными печами, передача данных в систему качества.
  • Реализация: Модуль работает с 60 датчиками Keyence (Slave) и 30 контроллерами Siemens (Slave). ABB CI871AK01 3BSE092693R1 использует скорость 6 Мбит/с, а расширенная диагностика регистрирует ошибки (отключение датчика) и отправляет уведомления в WinCC. Устойчивость к ЭМП позволяет работе вблизи печей, а защита от коротких замыканий сохраняет связь с остальными Slave. Точность контроля ±1°C снижает брак на 25%.
• Нефтегазовая промышленность (завод переработки нефти):
  • Задача: Контроль уровня нефти в резервуарах, управление насосами, соответствие стандартам безопасности IEC 61508.
  • Реализация: ABB CI871AK01 3BSE092693R1 подключен к PLC ABB AC500-eCo, управляя 50 датчиками Banner (Slave) и 35 насосов Rockwell (Slave). Широкий температурный диапазон (-30°C – 75°C) поддерживает работу в цехах 65–70°C. Автоматическое переключение резервного адреса Slave предотвращает потерю связи с критическими датчиками, а SNMP v3 обеспечивает безопасную диагностику. Это соответствует требованиям SIL 2.

Сравнение с конкурентами

Советы по выбору и предостережения

• Выбор: Рекомендуется для систем на базе PLC ABB AC800M/AC500-eCo, где нужны:
  • Управление ≥64 Slave-устройствами (крупные объекты: ТЭС, металлургические заводы);
  • Работа в экстремальных условиях (температура -30°C – 75°C, сильная ЭМП) — нефтегазовая промышленность;
  • Защита от коротких замыканий — тяжелое машиностроение, энергетика;
  • Совместимость с традиционным PROFIBUS-оборудованием — модернизация старых производств.
• Предостережения:
  1. Для ABB CI871AK01 3BSE092693R1 используйте PROFIBUS-кабели Тип A (IEC 61158-2) с двойным экранированием — нестандартные кабели сокращают длину линии и вызывают ошибки.
  2. При длине линии >1200 м (при 9.6 кбит/с) используйте реповитеры ABB RPBA-01 — иначе сигнал искажается, и связи с удаленными Slave теряются.
  3. Не превышайте количество Slave >124 — задержка увеличится до >20 мс, нарушая оперативность.
  4. Избегайте монтажа вблизи индукционных печей ≥60 кВт или двигателей ≥300 кВт — сильная ЭМП повредит PROFIBUS-порт.
  5. Обновляйте прошивку через ABB Automation Builder 1 раз в год — это улучшает совместимость с новыми Slave и логику защиты.
  6. Не используйте в системах с задержкой <5 мс (автопромышленность) — для этого подойдут модули PROFINET IRT (ABB CI868AK01).

CI871AK01
