Описание

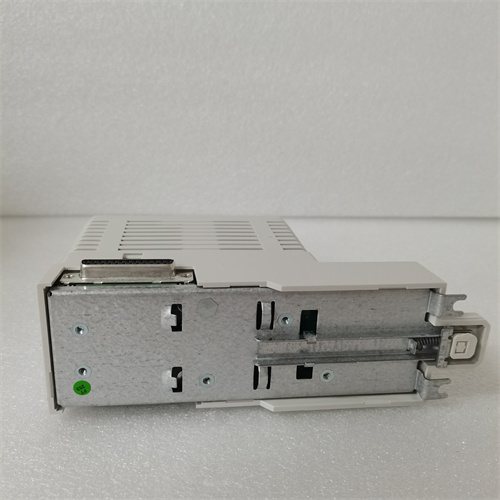

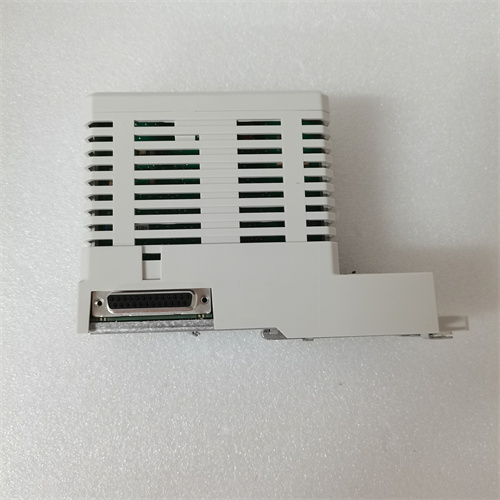

ABB CI873AK01 (ссылка на продукт будет добавлена при предоставлении) — это высокопроизводительный промышленный коммуникационный модуль от компании ABB, специализирующийся на интеграции контроллеров ПЛК ABB AC 800M с системами автоматизации через протокол Ethernet/IP. Он относится к улучшенной версии модулей серии CI873, отличается расширенной функциональностью, повышенной стабильностью в агрессивных промышленных условиях и поддержкой дополнительных диагностических инструментов, что делает его идеальным для нефтегазовой, химической, энергетической и автомобильной промышленности.
Описание продукта
ABB CI873AK01 представляет собой модуль Ethernet/IP с поддержкой двух ключевых ролей: “адаптера” (Adapter) — для передачи данных от контроллера ABB AC 800M к внешним системам (например, DCS другого производителя) и “сканировщика” (Scanner) — для управления подчиненными Ethernet/IP-устройствами (датчиками, роботами, исполнительными механизмами). Благодаря оптимизированной аппаратной платформе и обновленной прошивке, ABB CI873AK01 обеспечивает скорость передачи данных до 100 Мбит/с (пол Duplex) и минимальную задержку ≤ 0.8 мс — параметры, критические для систем с требованиями к реальному времени, например, синхронного управления конвейерами в автомобильном производстве или регулирования турбин в ТЭЦ. Модуль оснащен одним Gigabit-Ethernet портом (RJ45) с поддержкой автоматического определения скорости (10/100 Мбит/с) и интегрируется в шасси контроллеров ABB AC 800M через внутреннюю backplane-шину — это упрощает монтаж, исключает необходимость внешнего питания (питание берется из шасси) и гарантирует надежную связь с центральным блоком ПЛК.
Ссылка на ABB CI873AK01 предоставит доступ к официальной технической документации: руководствам по конфигурации в программе ABB Control Builder M, схемам подключения к Ethernet/IP-системам, сертификатам соответствия стандартам ODVA (проверка совместимости Ethernet/IP) и IEC 61000 (электромагнитная совместимость). Важно отметить, что ABB CI873AK01 имеет класс защиты IP20 (для монтажа в закрытых промышленных шкафах) и поддерживает функцию горячего замены (hot swapping) — это позволяет заменить модуль без отключения всего контроллера AC 800M, снижая время простоя оборудования до минимума (особенно важно для непрерывных производств, например, нефтепереработки).
Также ABB CI873AK01 оснащен расширенным набором светодиодных индикаторов (питание, активность сети, ошибки связи, состояние диагностики) и встроенной функцией “сетевого мониторинга” — он отслеживает количество переданных/полученных пакетов, потерю данных и нагрузку на порт, передавая эти параметры в контроллер AC 800M для анализа. Ключевая особенность ABB CI873AK01 по сравнению с базовыми моделями — поддержка расширенной диагностики Ethernet/IP версии 2.0 (согласно стандарту ODVA), которая позволяет детально отслеживать состояние подчиненных устройств (например, температуру внутренней платы датчика, количество переключений клапана) и генерировать предупреждения о возможных отказах до их возникновения. Это делает ABB CI873AK01 особенно ценным для критических процессов, где даже кратковременный сбой приводит к существенным экономическим потерям.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Коммуникационный модуль Ethernet/IP ABB (серия CI873, улучшенная версия) |
| Модель | ABB CI873AK01 |
| Поддерживаемые роли | Ethernet/IP Adapter, Ethernet/IP Scanner |
| Протоколы | Ethernet/IP (ODVA-совместимый), TCP/IP, UDP, LLDP (для обнаружения устройств) |
| Скорость передачи | 10/100 Мбит/с (автоматическое определение), пол Duplex |
| Количество портов | 1 порт Ethernet (RJ45), совместим с кабелями Cat5e/Cat6 (длина ≤ 100 м) |
| Интеграция с ПЛК | Совместим с ABB AC 800M (шаси PM860, PM861, PM865) через backplane-шину |
| Питание | Из шасси ABB AC 800M (5 В DC ±5%), потребление ≤ 2.2 Вт |
| Рабочая температура | -10°C — +65°C (расширенный диапазон по сравнению с базовыми моделями) |
| Хранилище температура | -40°C — +85°C |
| Защита | IP20 (закрытые шкафы), ESD ±15 кВ (IEC 61000-4-2), импульсы ±4 кВ (IEC 61000-4-4) |
| Диагностика | Расширенная диагностика Ethernet/IP v2.0 (потеря пакетов, состояние подчиненных устройств), сетевой мониторинг, светодиодные индикаторы |
| Безопасность | Горячее заменение (hot swapping), защита от перегрузки порта, фильтрация неавторизованных запросов |
| Размеры | 140 мм (высота) × 100 мм (ширина) × 200 мм (глубина) — под шасси AC 800M |
| Сертификации | CE, UL, CSA, ATEX (зоны 2/22), IECEx, ODVA (сертификат Ethernet/IP) |
Преимущества и особенности
- Низкая задержка и высокая скорость: Задержка ≤ 0.8 мс и скорость 100 Мбит/с делают ABB CI873AK01 идеальным для систем реального времени — например, синхронное управление роботами на сборочных линиях или регулирование давления в нефтепроводах с минимальной задержкой.
- Расширенная диагностика Ethernet/IP v2.0: Возможность отслеживать не только состояние сети, но и внутренние параметры подчиненных устройств (температура, количество операций) позволяет своевременно выявлять изношенное оборудование и устранить проблемы до сбоя.
- Расширенный температурный диапазон: Работа в диапазоне -10°C — +65°C (по сравнению с 0°C — +60°C у базовых моделей) делает ABB CI873AK01 подходящим для эксплуатации в шкафах без принудительной вентиляции или в условиях перепадов температур (например, северные трубопроводы, пустынные регионы).
- Горячее заменение: Возможность заменить модуль без остановки контроллера AC 800M критична для непрерывных производств (нефтепереработка, химическая синтез), где даже 10-минутное простое приводит к потерям.
- Широкая сертификация: Сертификаты ATEX/IECEx позволяют использовать ABB CI873AK01 в опасных зонах (добыча газа, хранение легковоспламеняющихся жидкостей), а сертификат ODVA гарантирует совместимость с любыми Ethernet/IP-устройствами других производителей.
Примеры применения
- В автомобильной промышленности: ABB CI873AK01 интегрируется в контроллер ABB AC 800M на линии сборки автомобилей, работая в режиме Scanner. Модуль управляет 25 подчиненными устройствами: 12 роботов-подъемников, 8 датчиков положения и 5 конвейеров. Низкая задержка ≤ 0.8 мс обеспечивает синхронную работу роботов, а расширенная диагностика предупреждает о неисправности датчика положения за 2–3 часа до возможного останова линии.
- В нефтегазовой промышленности: Используется на морской добывающей платформе в режиме Adapter. ABB CI873AK01 передает данные с контроллера AC 800M (температура, давление, уровень нефти) в центральное岸 -базовое DCS через Ethernet/IP. Расширенный температурный диапазон (-10°C — +65°C) позволяет эксплуатировать модуль в морских условиях с перепадами температур, а сертификат ATEX гарантирует безопасность в зоне 2 (опасность от газовых выбросов).
- В энергетике: Монтируется в ТЭЦ в контроллер AC 800M, где ABB CI873AK01 (режим Scanner) управляет системой охлаждения турбины. Модуль подключает 10 подчиненных устройств: 5 датчиков уровня воды, 3 насоса и 2 вентилятора. Диагностика Ethernet/IP v2.0 отслеживает нагрузку на насосы и предупреждает о возможном износе подшипников, позволяя провести плановое обслуживание без остановки турбины.
- В химической промышленности: ABB CI873AK01 работает в режиме Adapter, передавая данные с 20 датчиков pH и температуры (подключенных к AC 800M) в внешний аналитический сервер. Высокая стабильность модуля гарантирует непрерывную передачу данных, а фильтрация неавторизованных запросов защищает от несанкционированного доступа к критическим параметрам реакции.
Сравнение с конкурирующими продуктами
| Параметр | ABB CI873AK01 | Siemens CP 343-1 Advanced (S7-300) | Emerson 1756-ENBT/A (ControlLogix) |
|---|---|---|---|
| Задержка передачи | ≤ 0.8 мс | ≤ 5 мс | ≤ 1.2 мс |
| Температурный диапазон | -10°C — +65°C | 0°C — +60°C | 0°C — +60°C |
| Расширенная диагностика | Ethernet/IP v2.0 | Базовая (потеря пакетов) | Ethernet/IP v1.0 |
| Горячее заменение | Да | Нет | Да |
| Сертификация ATEX | Да (зоны 2/22) | Требует дополнительного модуля | Да (зоны 2/22) |
| Потребление энергии | ≤ 2.2 Вт | ≤ 3.8 Вт | ≤ 2.5 Вт |
Основное преимущество ABB CI873AK01 — сочетание низкой задержки, расширенного температурного диапазона и диагностики Ethernet/IP v2.0. Конкуренты либо имеют более высокую задержку (Siemens CP 343-1 Advanced), либо не поддерживают актуальную версию диагностики (Emerson 1756-ENBT/A), что снижает эффективность в критических процессах.
Советы по выбору и предостережения
- Определите роль в сети: При выборе ABB CI873AK01 уточните, нужен ли режим Adapter (передача данных) или Scanner (управление устройствами) — конфигурация этих режимов детально описана в руководстве, доступном по ссылке на ABB CI873AK01.
- Выберите подходящий кабель: Для стабильной связи используйте кабели Cat5e или Cat6 с длиной не более 100 м. Избегайте прокладывания Ethernet-кабеля параллельно силовым линиям (≥ 100 В) — это приведет к электромагнитным помехам и потере данных.
- Настройте предупреждения по диагностике: В Control Builder M установите пороговые значения для диагностических параметров (например, максимальное количество потерянных пакетов — 0.1%, максимальная температура подчиненного устройства — +70°C) — это позволит своевременно реагировать на проблемы.
- Обновляйте прошивку: Регулярно обновляйте прошивку ABB CI873AK01 через контроллер AC 800M — актуальные версии исправляют ошибки и расширяют совместимость с новыми Ethernet/IP-устройствами (доступны по ссылке на продукт).
- Монтаж в защищенные шкафы: модуль имеет класс IP20, установите его в шкафы с защитой от пыли и влаги — это продлит срок службы и предотвратит повреждение от попадания посторонних предметов.
Ссылка на ABB CI873AK01 (для получения технической документации, проверки наличия на складе и оформления заказа) будет добавлена после предоставления пользователем соответствующего ресурса.
