Описание
ABB CI910F 3BDH001005R0001 — это специализированный промышленный модуль интерфейса для счетных сигналов (CI) от компании ABB, разработанный для интеграции в высоконадежные распределенные системы управления (DCS) серии ABB Advant OCS и программные логические контроллеры (ПЛК) ABB AC 800PEC. Он предназначен для обработки высоковольтных и высокочастотных импульсных сигналов от промышленных счетчиков, энкодеров и датчиков положения, что делает его критическим компонентом в энергетической, металлургической, нефтегазовой и тяжелой машиностроительной промышленности. Пока ссылка на продукт не предоставлена, ниже представлено детальное описание на основе технической специфики ABB для данной модели.
Описание продукта
Модуль ABB CI910F 3BDH001005R0001 оснащен 2 независимыми каналами счетных входов (CI) с поддержкой высоковольтных сигналов — уникальная особенность, позволяющая напрямую подключать устройства с выходными сигналами 110/230 ВAC (например, индуктивные счетчики для металлических деталей или высоковольтные энкодеры на металлургических станах). Каждый канал поддерживает как дискретные импульсы (для подсчета объектов), так и синусоидальные сигналы (для измерения скорости/положения), с максимальной частотой счета 50 кГц и абсолютной точностью ≤±0,02% — это обеспечивает надежную обработку данных даже в условиях сильных электромагнитных помех, типичных для металлургических цехов или электростанций.
Например, на металлургических заводах ABB CI910F 3BDH001005R0001 интегрирован в систему контроля прокатных столов: через 2 канала CI он принимает сигналы от индуктивных счетчиков (1 импульс = 1 мм длины металлического листа) и высоковольтных энкодеров (скорость вращения валиков прокатного стана). Сигналы от счетчиков имеют уровень 230 ВAC — ABB CI910F 3BDH001005R0001 без дополнительных трансформаторов преобразует их в цифровые данные и передает в DCS ABB Advant OCS. Благодаря устойчивости к помехам ABB CI910F 3BDH001005R0001 обеспечивает точность измерения длины листа ≤±0,1 мм, что критично для соблюдения размерных стандартов продукции и снижения брака.

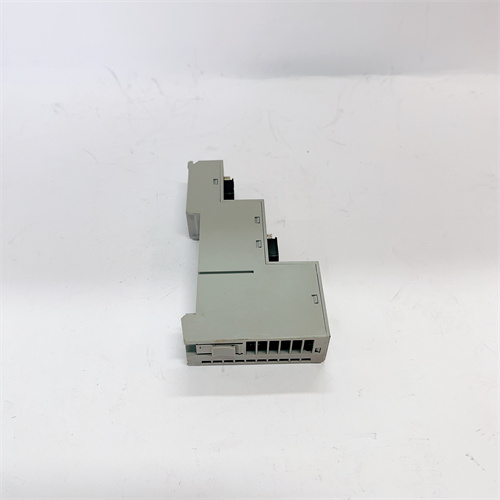

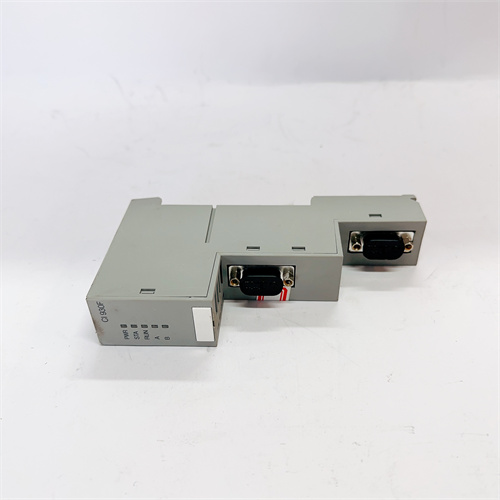

ABB CI910F 3BDH001005R0001 имеет усиленную конструкцию корпуса (из алюминиевого сплава) с повышенной степенью защиты, габариты 160 мм × 120 мм × 45 мм, и крепится на стандартную DIN-рейку (ширина 35 мм) — это позволяет монтировать его не только в распределительных щитах, но и вблизи производственного оборудования (например, рядом с прокатными станами), где возможны вибрации и перепады температур. Он поддерживает протокол MODBUS RTU (через интерфейс RS485) с максимальной скоростью передачи данных 115,2 кбит/с — это обеспечивает надежную связь с контроллерами даже на расстояниях до 1000 м (при использовании экранированных кабелей). При возникновении нештатной ситуации (например, перегрузка канала или обрыв кабеля) ABB CI910F 3BDH001005R0001 активирует локальный индикатор ошибки (красный светодиод) и отправляет сигнал в операторскую панель, позволяя быстро локализовать проблему.
Особое преимущество ABB CI910F 3BDH001005R0001 — функция «дифференциального счета»: модуль может одновременно подсчитывать импульсы от двух каналов и вычислять их разницу (например, разницу между скоростью вращения двух валиков прокатного стана), что удобно для диагностики неравномерного износа механизмов. Также ABB CI910F 3BDH001005R0001 оснащен встроенным автокалибровщиком: раз в месяц он автоматически проверяет точность счета по внутреннему эталону и корректирует параметры, исключая необходимость ручной калибровки и снижая трудозатраты технического персонала.
Дополнительной безопасностью ABB CI910F 3BDH001005R0001 является защита каналов от перегрузок (максимальный входной ток ≤50 мА для 230 ВAC), коротких замыканий, перепадов напряжения (до 250 ВAC) и электромагнитных помех (класс EN 61000-6-4) — это предотвращает повреждение модуля в суровых промышленных условиях, увеличивая срок службы до 15 лет.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Промышленный модуль счетных входов (CI) для высоковольтных сигналов ABB |
| Количество каналов | 2 независимых счетных входа |
| Поддерживаемые сигналы | – Дискретные импульсы: 110/230 ВAC (диапазон 85–264 ВAC); – Синусоидальные сигналы: 110/230 ВAC (0,1–5 А) |
| Максимальная частота счета (на канал) | 50 кГц |
| Точность счета | ≤±0,02% при частоте ≤30 кГц; ≤±0,03% при частоте 30–50 кГц |
| Протокол связи | MODBUS RTU (интерфейс RS485; скорость 9600 бит/с — 115,2 кбит/с) |
| Функции | Дифференциальный счет, автокалибровка, индикация статуса (LED) |
| Память для данных | Неvolatile память (сохранение счетчиков — до 10 лет) |
| Защита каналов | От перегрузок (≤50 мА/канал), коротких замыканий, перепадов напряжения (до 250 ВAC), помех (EN 61000-6-4) |
| Диапазон рабочих температур | -30°C — +85°C |
| Напряжение питания | 110/230 ВAC (диапазон 85–264 ВAC) или 24 ВDC (18–32 ВDC) — двойной вход |
| Потребление | ≤15 ВА (при 230 ВAC); ≤25 мА (при 24 ВDC) |
| Габариты (Ш×В×Г) | 160 мм × 120 мм × 45 мм |
| Тип монтажа | DIN-рейка (ширина 35 мм) |
| Класс защиты | IP30 (корпус — защита от пыли и капель воды); каналы — IP20 |
| Сертификаты | CE, UL, RoHS, ATEX Zone 22, IECEx, SIL 2 (по стандарту IEC 61508) |
Преимущества и особенности
- Поддержка высоковольтных сигналов: ABB CI910F 3BDH001005R0001 работает с 110/230 ВAC — позволяет напрямую подключать высоковольтные счетчики/энкодеры без трансформаторов.
- Усиленная конструкция: Корпус из алюминиевого сплава и IP30 защищают модуль от вибраций, пыли и капель — идеально для металлургических, энергетических объектов.
- Автокалибровка: Встроенный автокалибровщик сохраняет точность без ручного вмешательства, снижая трудозатраты.
- Длинная дистанция связи: MODBUS RTU через RS485 обеспечивает связь до 1000 м — удобно для крупных промышленных площадей.
Примеры применения
- Энергетика: В гидроэлектростанциях ABB CI910F 3BDH001005R0001 контролирует скорость вращения гидротурбины: через 2 канала CI принимает сигналы от высоковольтных энкодеров (1 импульс = 0,1 оборот), подсчитывает скорость и передает данные в DCS. Защита от перепадов напряжения делает модуль устойчивым к нестабильности электроснабжения.
- Металлургия: На заводах по производству стали ABB CI910F 3BDH001005R0001 подсчитывает длину горячего металлического лента: через каналы CI принимает сигналы от индуктивных счетчиков (230 ВAC), а дифференциальный счет контролирует разницу между скоростью валиков — предотвращает деформацию ленты.
- Нефтегазовая промышленность: На морских платформах ABB CI910F 3BDH001005R0001 управляет счетчиком расхода газа: через 1 канал CI принимает сигналы от высоковольтного расходомера (110 ВAC), а 2 канал используется для мониторинга давления (через импульсный датчик). Устойчивость к влажности и коррозии гарантирует надежность в морских условиях.
Сравнение с конкурентами
| Параметр | ABB CI910F 3BDH001005R0001 | Siemens SM 338 (1x100kHz, 24VDC) | Emerson CE4050E1C0 (1x100kHz, 24VDC) |
|---|---|---|---|
| Поддерживаемое напряжение сигналов | 110/230 ВAC, 24 ВDC | Только 24 ВDC | Только 24 ВDC |
| Количество каналов | 2 | 1 | 1 |
| Протокол связи | MODBUS RTU (RS485, до 1000 м) | PROFINET (до 100 м) | FOUNDATION Fieldbus H1 (до 1900 м) |
| Класс защиты | IP30 | IP20 | IP20 |
| Диапазон температур | -30°C — +85°C | -20°C — +60°C | -40°C — +75°C |
ABB CI910F 3BDH001005R0001 выделяется поддержкой высоковольтных сигналов и усиленной конструкцией — это делает его уникальным для объектов, где требуется подключение 110/230 ВAC устройств (металлургия, энергетика). В сравнении с конкурентами он имеет лучшую защиту от внешних факторов (IP30) и возможность работы на больших расстояниях, что критично для крупных промышленных площадей.
Советы по выбору и предостережения
- Оцените тип сигнала: Выбирайте ABB CI910F 3BDH001005R0001 если используете высоковольтные счетчики/энкодеры (110/230 ВAC); для 24 ВDC устройств подойдет модель ABB CI854A.
- Проверьте совместимость: Используйте модуль с ABB Advant OCS/AC 800PEC или другими контроллерами с поддержкой MODBUS RTU — для PROFINET-систем требуется адаптер MODBUS/PROFINET.
- Монтаж: Устанавливайте на расстоянии ≥50 см от мощных электроприводов (избегаем помех); используйте экранированные кабели категории Cat5e для MODBUS RTU — гарантирует связь до 1000 м.
- Обслуживание: Раз в полугодие проверяйте состояние кабельных разъемов (окисление, контакты); не отключайте питание во время автокалибровки (месячно, в ночное время); при замене используйте только оригинальные компоненты ABB — неоригинальные части нарушат защиту и точность.
ABB CI910F 3BDH001005R0001 — это специализированный модуль для высоковольтных счетных сигналов, подтверждающий технологическое лидерство ABB в области автоматики сложных промышленных процессов. Он сочетает уникальную функциональность, надежность и устойчивость, становясь ключевым элементом для систем в суровых условиях
CI910F
