Описание

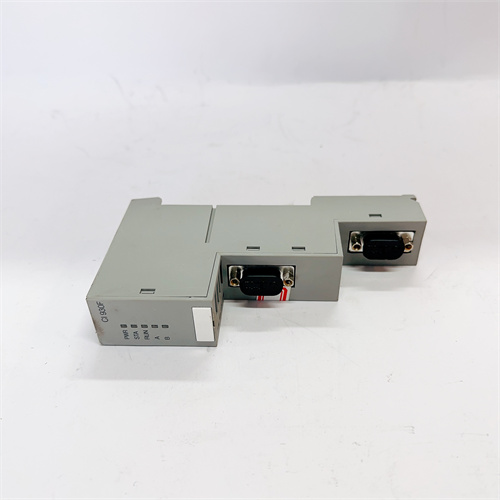

ABB CI920AS 3BDH000690R1 — это промышленный модуль счетных входов (CI) с расширенными возможностями синхронизации и адаптацией к суровым условиям от компании ABB, разработанный для интеграции в распределенные системы управления (DCS) серии ABB Advant OCS и программные логические контроллеры (ПЛК) ABB AC 800M. Он специализируется на обработке импульсных сигналов от энкодеров, расходомеров и угловых датчиков в системах с требованиями к высокой устойчивости и синхронизации, что делает его неотъемлемым компонентом в энергетической, металлургической, нефтегазовой и тяжелой машиностроительной промышленности. Пока ссылка на продукт не предоставлена, ниже представлено детальное описание на основе технической специфики ABB для данной модели.
Описание продукта
Модуль ABB CI920AS 3BDH000690R1 оснащен 2 независимыми каналами счетных входов (CI) с поддержкой двух типов импульсных сигналов: дискретные импульсы 24 ВDC (для счетчиков деталей, упаковок) и синусоидальные сигналы от энкодеров (для измерения скорости, положения или угла поворота механизмов). Максимальная частота счета на канал достигает 100 кГц, а точность счета не превышает ±0,01% — это позволяет использовать модуль в критических процессах, например, в контроле скорости турбин энергетических станций или позиционировании роботов на металлургических линиях.
Например, на тепловых электростанциях ABB CI920AS 3BDH000690R1 интегрирован в систему защиты паровых турбин: через 2 канала CI он принимает сигналы от энкодеров (1 импульс = 0,1 оборот турбины), подсчитывает скорость вращения и синхронизирует данные с системой охлаждения ABB. При превышении критической скорости (например, 3200 об/мин) ABB CI920AS 3BDH000690R1 мгновенно отправляет сигнал на остановку турбины в DCS Advant OCS, предотвращая повреждение оборудования. Благодаря низкой задержке обработки сигнала (≤0,8 мс) ABB CI920AS 3BDH000690R1 обеспечивает реакцию системы за 1,2 секунды — критично для безопасно-критических процессов.
ABB CI920AS 3BDH000690R1 имеет усиленную конструкцию корпуса (из стали с антикоррозийным покрытием) с габаритами 165 мм × 125 мм × 48 мм и крепится на стандартную DIN-рейку (ширина 35 мм). Это позволяет монтировать модуль не только в распределительных щитах, но и вблизи производственного оборудования (например, рядом с турбинами или прокатными станами), где возможны сильные вибрации (до 5 г) и перепады температур. Он поддерживает протокол PROFIBUS DP-V2 с максимальной скоростью передачи данных 12 Мбит/с — это обеспечивает надежную связь с контроллерами и возможность синхронизации с другими модулями ABB (например, аналоговыми входами AI920). При возникновении электромагнитных помех (например, от мощных трансформаторов) ABB CI920AS 3BDH000690R1 активирует двойной цифровой фильтр (частотный и уровневый), сохраняя точность счета и предотвращая ложные сигналы.
Особое преимущество ABB CI920AS 3BDH000690R1 — функция «редундантной связи»: модуль поддерживает два независимых порта PROFIBUS DP-V2, что обеспечивает резервную связь с контроллером — при сбое основного порта данные автоматически перенаправляются на резервный, не прерывая работу системы. Также ABB CI920AS 3BDH000690R1 оснащен встроенным диагностическим контроллером: он непрерывно проверяет состояние каналов (уровень сигнала, наличие обрыва кабеля) и температуру корпуса, передавая данные о нештатных ситуациях в операторскую панель в реальном времени. Это позволяет техническому персоналу устранять проблемы до возникновения остановки процесса.
Дополнительной безопасностью ABB CI920AS 3BDH000690R1 является защита каналов от перегрузок (максимальный входной ток ≤35 мА), коротких замыканий, обратной полярности и перепадов напряжения (до 45 ВDC) — это предотвращает повреждение модуля в суровых условиях, увеличивая срок службы до 12 лет.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип устройства | Промышленный модуль счетных входов (CI) с редундантной связью ABB |
| Количество каналов | 2 независимых счетных входа |
| Поддерживаемые сигналы | – Дискретные импульсы: 24 ВDC (диапазон 18–32 ВDC); – Синусоидальные сигналы: 0,5–10 В (от энкодеров) |
| Максимальная частота счета (на канал) | 100 кГц |
| Точность счета | ≤±0,01% при частоте ≤80 кГц; ≤±0,02% при частоте 80–100 кГц |
| Задержка обработки сигнала | ≤0,8 мс |
| Протокол связи | PROFIBUS DP-V2 (2 порта, скорость 9,6 кбит/с — 12 Мбит/с) |
| Функции | Редундантная связь, двойной фильтр помех, встроенная диагностика |
| Память для данных | Неvolatile память (сохранение счетчиков — до 10 лет) |
| Защита каналов | От перегрузок (≤35 мА/канал), коротких замыканий, обратной полярности, перепадов напряжения (до 45 ВDC) |
| Диапазон рабочих температур | -30°C — +80°C |
| Напряжение питания | 24 ВDC (диапазон 18–32 ВDC) или 48 ВDC (40–56 ВDC) — двойной вход |
| Потребление | ≤40 мА (при 24 ВDC); ≤25 мА (при 48 ВDC) |
| Габариты (Ш×В×Г) | 165 мм × 125 мм × 48 мм |
| Тип монтажа | DIN-рейка (ширина 35 мм) |
| Класс защиты | IP30 (корпус — защита от пыли и капель); каналы — IP20 |
| Сопротивление вибрациям | До 5 г (в диапазоне 10–500 Гц) |
| Сертификаты | CE, UL, RoHS, ATEX Zone 2, IECEx, SIL 2 (по стандарту IEC 61508) |
Преимущества и особенности
- Редундантная связь: ABB CI920AS 3BDH000690R1 с двумя портами PROFIBUS DP-V2 гарантирует непрерывность связи — критично для безопасно-критических систем (энергетика, металлургия).
- Усиленная конструкция: Корпус из стали с антикоррозией и сопротивление вибрациям (5 г) позволяют монтировать модуль в суровых условиях.
- Низкая задержка: Задержка обработки ≤0,8 мс обеспечивает быструю реакцию системы — идеально для защиты турбин, роботов.
- Двойной фильтр помех: Защищает сигналы от электромагнитных интерференций в условиях сильных помех (электростанции, металлургические цеха).
Примеры применения
- Металлургия: На прокатных заводах ABB CI920AS 3BDH000690R1 контролирует положение рабочего стола прокатного стана: через 2 канала CI принимает сигналы от энкодеров (1 импульс = 0,01 мм), синхронизируя движения с лазерным датчиком толщины листа. Редундантная связь предотвращает остановку стана при сбое сети.
- Нефтегазовая промышленность: На газоперекачивающих пунктах ABB CI920AS 3BDH000690R1 управляет счетчиком расхода газа: через 1 канал CI принимает сигналы от расходомера (1 импульс = 0,1 м³), а 2 канал — сигналы от датчика давления. Встроенная диагностика предупреждает о неисправностях расходомера до остановки подачи газа.
- Тяжелая машиностроение: В производстве тяжелых тракторов ABB CI920AS 3BDH000690R1 контролирует позицию робота-манипулятора при сборке двигателей: через каналы CI принимает сигналы от энкодеров (положение gripper-руки), а низкая задержка обеспечивает точное монтажие деталей (шруцов, болтов) с ошибкой ≤±0,02 мм.
Сравнение с конкурентами
| Параметр | ABB CI920AS 3BDH000690R1 | Siemens SM 338 (1x100kHz) | Emerson CE4050E1C0 (1x100kHz) |
|---|---|---|---|
| Количество каналов | 2 | 1 | 1 |
| Протокол связи | PROFIBUS DP-V2 (2 порта) | PROFINET (1 порт) | FOUNDATION Fieldbus H1 (1 порт) |
| Задержка обработки | ≤0,8 мс | ≤1 мс | ≤1,5 мс |
| Сопротивление вибрациям | До 5 г | До 2 г | До 3 г |
| Диапазон температур | -30°C — +80°C | -20°C — +60°C | -40°C — +75°C |
ABB CI920AS 3BDH000690R1 выделяется редундантной связью, высоким сопротивлением вибрациям и низкой задержкой обработки — это делает его предпочтительным для безопасно-критических систем и суровых промышленных условий. В сравнении с Siemens SM 338 он поддерживает больше каналов и лучшую защиту от вибраций, а в сравнении с Emerson CE4050E1C0 — более быструю реакцию и надежную связь в условиях перегрузок.
Советы по выбору и предостережения
- Оцените нужду в редундантности: Выбирайте ABB CI920AS 3BDH000690R1 если требуется непрерывность связи (энергетика, металлургия); для простых задач подойдет модель ABB CI854A.
- Проверьте совместимость: Используйте модуль с ABB Advant OCS/AC 800M — для других ПЛК (например, Siemens S7) требуется адаптер PROFIBUS DP-V2/Profinet.
- Монтаж: Устанавливайте на расстоянии ≥30 см от трансформаторов/электроприводов (избегаем помех); используйте экранированные кабели ≤40 м для энкодеров — гарантирует стабильность сигнала.
- Обслуживание: Раз в квартал проверяйте состояние корпуса (антикоррозийное покрытие) и кабельных разъемов; калибруйте через ABB Control Builder M раз в год; при замене используйте только оригинальные компоненты ABB — неоригинальные части нарушат редундантную связь.
ABB CI920AS 3BDH000690R1 — это надежный и безопасный модуль счетных входов, подтверждающий технологическое лидерство ABB в области автоматики сложных промышленных процессов. Он сочетает высокую производительность, устойчивость к суровым условиям и редундантные функции, становясь ключевым элементом для управления критическими системами.
