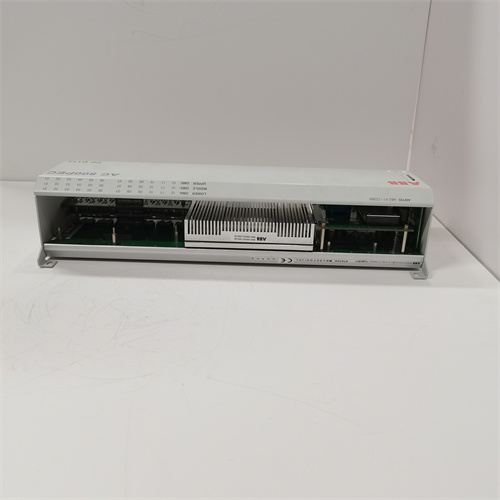

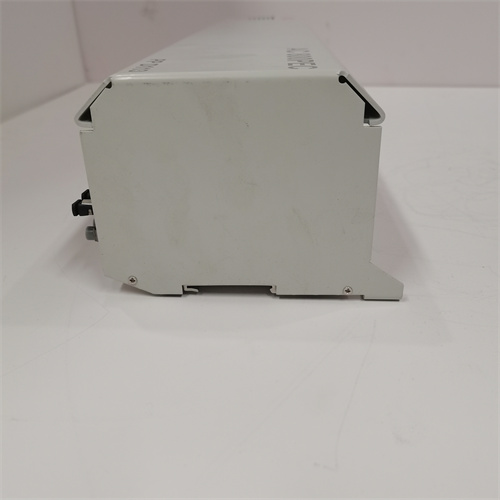

Общие сведения о продукте ABB CM30/2DMS0E0/STD
Первым делом представляем вам специализированный комбинированный модуль ввода-вывода (I/O) для систем автоматизации ПЛК — ABB CM30/2DMS0E0/STD. Ссылка на данный продукт: [ссылка на ABB CM30/2DMS0E0/STD] (после предоставления фактической ссылки замените этот плейсхолдер). ABB CM30/2DMS0E0/STD относится к серии модулей I/O ABB для контроллеров AC500, предназначенных для комплексной обработки дискретных и аналоговых сигналов в одном устройстве. Благодаря сочетанию функциональности двух типов модулей, высокой надежности и простоте интеграции, ABB CM30/2DMS0E0/STD стал популярным выбором в отраслях машиностроения, энергетики и автоматизации производственных линий, где требуется компактное решение для контроля смешанных процессов (например, сбор сигналов от сенсоров и управление исполнительными механизмами).
Описание продукта ABB CM30/2DMS0E0/STD
ABB CM30/2DMS0E0/STD — это комбинированный модуль I/O, интегрирующий в себя каналы для дискретных сигналов и аналоговых сигналов, разработанный для работы с контроллерами ABB AC500. Ссылка с подробным описанием: [ссылка на ABB CM30/2DMS0E0/STD]. Продукт имеет модульную конструкцию для монтажа на шасси ABB AC500, поддерживает горячее заменение (Hot Swap) и оборудован гальванической изоляцией между дискретными и аналоговыми каналами — это предотвращает взаимное влияние помех и гарантирует стабильность работы каждого блока. Основная задача ABB CM30/2DMS0E0/STD — одновременно собирать дискретные сигналы (например, от концевиков, фотоэлементов) и аналоговые сигналы (от датчиков давления, температуры) и передавать их в контроллер ПЛК, а также выполнять команды от ПЛК для управления дискретными и аналоговыми исполнителями (клапаны, приводы, регулирующие механизмы). Особенно важно отметить, что ABB CM30/2DMS0E0/STD оптимизирует использование пространства в шасси — вместо двух отдельных модулей (дискретного и аналогового) достаточно одного устройства, что снижает затраты на монтаж и эксплуатацию. Например, в линиях сборки автомобилей ABB CM30/2DMS0E0/STD может собирать дискретные сигналы о наличии деталей (концевики) и аналоговые сигналы о положении роботов (датчики положения), обеспечивая синхронное управление процессом.
Технические параметры ABB CM30/2DMS0E0/STD
Детальные технические характеристики ABB CM30/2DMS0E0/STD (подробнее на [ссылке на ABB CM30/2DMS0E0/STD]) включают:
- Тип модуля: Комбинированный модуль I/O (дискретные + аналоговые каналы);
- Конфигурация каналов (стандартная):
- Дискретные входы: 16 каналов (однополярные, 24 ВDC);
- Дискретные выходы: 8 каналов (транзисторные NPN, 24 ВDC);
- Аналоговые входы: 4 канала (дифференциальные, поддержка ток/напряжение);
- Аналоговые выходы: 2 канала (ток/напряжение, по запросу);
- Параметры дискретных каналов:
- Входы:
- Напряжение: 24 ВDC (диапазон допустимых 18–32 ВDC);
- Ток потребления: Не более 5 мА на канал;
- Время отклика: Максимальное 1 мс (ON→OFF / OFF→ON);
- Защита: От короткого замыкания (ограничение тока до 10 мА);
- Выходы:
- Тип: Транзистор NPN (открытый коллектор);
- Максимальная нагрузка: 0,5 А/24 ВDC на канал;
- Защита: От короткого замыкания и перегрузки;
- Входы:
- Параметры аналоговых каналов:
- Входы:
- Поддерживаемые сигналы: 4–20 мА, 0–20 мА, 0–10 ВDC, 0–5 ВDC;
- Точность измерения: ±0,1% от полного диапазона;
- Температурный дрейф: ±0,01%/°C;
- Выходы (опционально):
- Поддерживаемые сигналы: 4–20 мА, 0–10 ВDC;
- Максимальная нагрузка: 500 Ом (для тока), 1 кОм (для напряжения);
- Точность: ±0,2% от полного диапазона;
- Входы:
- Гальваническая изоляция: 2 кВAC между дискретными и аналоговыми каналами (1 мин, по EN 61140);
- Интерфейс с контроллером: Шинный интерфейс ABB AC500 Bus (скорость передачи до 10 Мбит/с);
- Горячее заменение: Да (Hot Swap, согласно IEC 61131-2);
- Рабочая температура: -25 °C до +70 °C (относительная влажность 5–95%, без конденсации);
- Степень защиты: IP20 (для монтажа в шасси);
- Питание: Из шасси ABB AC500 (24 ВDC, потребление не более 200 мА);
- Сертификации: CE, UL, CSA, EN 61326-1 (категория 3 для EMC).
Преимущества и особенности ABB CM30/2DMS0E0/STD
ABB CM30/2DMS0E0/STD выделяется среди специализированных модулей I/O рядом ключевых преимуществ:
- Комплексная функциональность в одном устройстве: Сочетание дискретных и аналоговых каналов в ABB CM30/2DMS0E0/STD позволяет заменить два отдельных модуля (дискретный + аналоговый), экономя место в шасси ABB AC500 и снижая затраты на покупку и монтаж. Это особенно актуально для компактных панелей автоматизации, где пространство ограничено.
- Гальваническая изоляция между каналами: Изоляция 2 кВAC между дискретными и аналоговыми блоками предотвращает искажения аналоговых сигналов (например, от датчиков давления) под влиянием помех от дискретных исполнителей (например, приводов). Благодаря этому ABB CM30/2DMS0E0/STD гарантирует высокую точность измерений даже в средах с повышенными электромагнитными помехами.
- Гибкость в применении: Поддержка стандартных промышленных сигналов (24 ВDC для дискретных, 4–20 мА/0–10 ВDC для аналоговых) делает ABB CM30/2DMS0E0/STD универсальным для различных сценариев — от контроля простых станков до сложных производственных линий. Опциональные аналоговые выходы дополнительно расширяют возможности модуля (например, для регулирования клапанов).
- Простота обслуживания: Горячее заменение и световые индикаторы состояния каждого канала (дискретные/аналоговые) упрощают диагностику и ремонт ABB CM30/2DMS0E0/STD. Операторы могут быстро определить неисправный канал (например, обрыв кабеля к сенсору или перегрузку выхода) без дополнительного оборудования. Детальные руководства по обслуживанию доступны на [ссылке на ABB CM30/2DMS0E0/STD].
Примеры применения ABB CM30/2DMS0E0/STD в отраслях
ABB CM30/2DMS0E0/STD успешно используется в проектах с смешанными требованиями к сигналам:
- Машиностроение: В производстве металлообрабатывающих станков ABB CM30/2DMS0E0/STD собирает дискретные сигналы от концевиков (контроль положения инструмента) и аналоговые сигналы от датчиков скорости шпинделя (4–20 мА). Дискретные выходы модуля управляют приводами подачи инструмента, а опциональные аналоговые выходы регулируют скорость шпинделя — это обеспечивает синхронное управление всеми процессами станка.
- Энергетика: В небольших гидроэлектростанциях ABB CM30/2DMS0E0/STD контролирует дискретные сигналы состояния воротных механизмов (открыт/закрыт) и аналоговые сигналы уровня воды в водохранилище (0–10 ВDC). При превышении критического уровня воды ABB CM30/2DMS0E0/STD через дискретные выходы активирует сигнальную лампу и передает команду на закрытие шлюзов, предотвращая переполнение.
- Автоматизация производственных линий: В пищевых заводах (например, линии упаковки сосисков) ABB CM30/2DMS0E0/STD собирает дискретные сигналы от фотоэлементов (наличие продукта на конвейере) и аналоговые сигналы от датчиков температуры упаковочного материала (Pt100, через аналоговые входы). Дискретные выходы управляют механизмами упаковки, а аналоговые — регулируют температуру нагревателей, обеспечивая качество упаковки.
Сравнение с конкурентами
Ниже представлено сравнение ABB CM30/2DMS0E0/STD с аналогичным комбинированным модулем I/O — Rockwell Automation Allen-Bradley 1756-CNBR (комбинированный модуль):
| Параметр | ABB CM30/2DMS0E0/STD | Rockwell Automation 1756-CNBR |
|---|---|---|
| Конфигурация каналов | 16вх(дискр)+8вых(дискр)+4вх(анал)+2вых(анал, опц) | 8вх(дискр)+8вых(дискр)+2вх(анал) |
| Тип дискретных выходов | Транзистор NPN (0,5 А/24 ВDC) | Реле (2 А/250 ВАС) |
| Точность аналоговых входов | ±0,1% от диапазона | ±0,2% от диапазона |
| Гальваническая изоляция | 2 кВAC (дискр/анал) | 1 кВAC (дискр/анал) |
| Горячее заменение | Да | Да (только в шасси ControlLogix) |
| Совместимость | ABB AC500 | Только Rockwell ControlLogix |
| Потребляемый ток | 200 мА (24 ВDC) | 300 мА (24 ВDC) |
Как видно из таблицы, ABB CM30/2DMS0E0/STD превосходит конкурента по количеству каналов (особенно аналоговых), точности аналоговых измерений, степени гальванической изоляции и экономии энергии. Это делает его предпочтительным выбором для проектов на контроллерах ABB AC500, где требуется компактность, высокая точность и гибкость. Дополнительное сравнение с другими моделями доступно на [ссылке на ABB CM30/2DMS0E0/STD].
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
При выборе ABB CM30/2DMS0E0/STD учитывайте следующие факторы:
- Тип сигналов в проекте: Если ваш процесс требует одновременно обработки дискретных и аналоговых сигналов (например, сбор данных от сенсоров и управление приводами), ABB CM30/2DMS0E0/STD — оптимальное решение, так как он заменяет два отдельных модуля и экономит пространство.
- Требуемая точность аналоговых измерений: Для проектов с высокими требованиями к точности (например, регулирование температуры в химических реакторах) ABB CM30/2DMS0E0/STD с точностью ±0,1% подходит лучше, чем модули с точностью ±0,2%.
- Совместимость с ПЛК: Убедитесь, что вы используете контроллер ABB AC500 — ABB CM30/2DMS0E0/STD полностью интегрируется с ним через шинный интерфейс, не требуя адаптеров. Для других брендов ПЛК выбирайте комбинированные модули соответствующего производителя.
Меры предосторожности
- При монтаже ABB CM30/2DMS0E0/STD строго соблюдайте полярность подключения дискретных и аналоговых каналов (24 ВDC для дискретных, соответствующий диапазон для аналоговых) — неправильная коммутация повредит модуль. Детальные схемы подключения указаны в документации на [ссылке на ABB CM30/2DMS0E0/STD].
- Не превышайте максимальную нагрузку на дискретные выходы (0,5 А/24 ВDC) — перегрузка приведет к выходу из строя транзисторов ABB CM30/2DMS0E0/STD. Для мощных нагрузок (например, моторы >0,5 А) используйте промежуточные реле.
- При горячем заменении сначала отключите кабели входов/выходов, а затем извлеките ABB CM30/2DMS0E0/STD из шасси — работа с подключенными сигналами опасна для модуля и контроллера. Регулярно проверяйте состояние индикаторов — неактивный индикатор при подаче сигнала может указывать на обрыв кабеля или неисправность канала.
