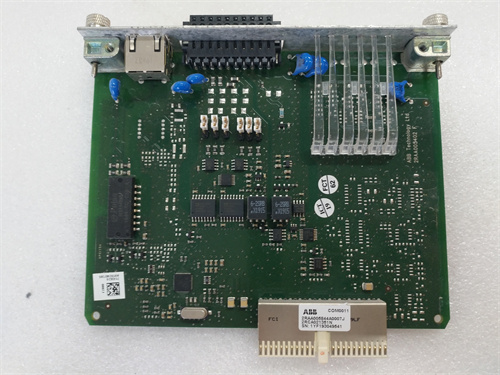

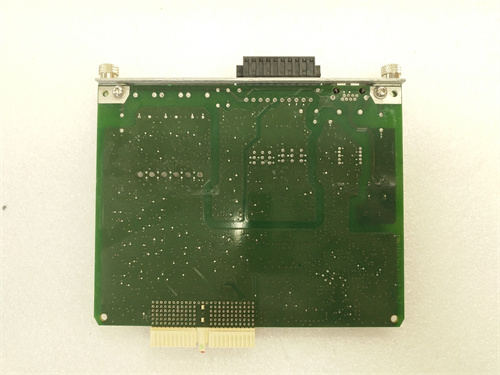

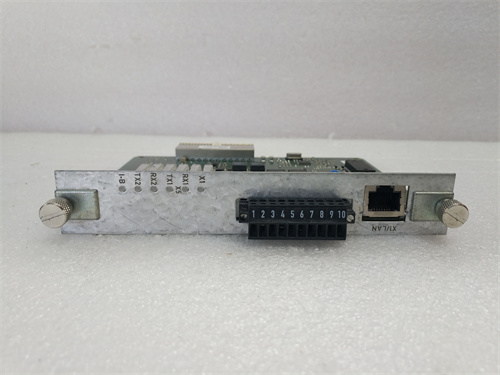

ABB CM574 1SAP170400R0201

Описание

Общее описание продукта

Технические параметры ABB CM574 1SAP170400R0201

• Тип модуля: Модуль цифровых выходов (DO) для контроллеров ABB AC500.
• Каналы выходов:
  • Количество каналов: 16 независимых каналов DO (каждой канал управляется отдельно);
  • Тип выходов: Транзисторные (NPN), открытое коллектор — для управления нагрузками на напряжение 24 В ПС;
  • Максимальный ток на канал: 2 А (при непрерывной работе);
  • Максимальный суммарный ток на модуль: 16 А (распределенный по 16 каналам);
  • Поддерживаемое напряжение нагрузки: 19–30 В ПС (диапазон допуска ±10%);
  • Задержка реакции: ≤1 мс (время передачи сигнала от ПЛК к нагрузке);
  • Режим работы: Моментальный (включение/выключение по сигналу ПЛК) или задержанный (настраиваемое время задержки 0–1000 мс).
• Защита и изолирование:
  • Защита на канале: От короткого замыкания (лимит тока 3 А), от перетоков (автоматическое отключение при превышении 2,5 А);
  • Изолирование: 2500 В АС (между каналами, между каналами и контроллером, согласно EN 61010-1);
  • Защита от электромагнитных помех: Иммунитет к помехами EN 61000-6-2, защита от статического разряда ±8 кВ (контактный), ±15 кВ (воздушный).
• Питание:
  • Источник: Из контроллера ABB AC500 (через внутренний шлейф питания) или внешнее питание 24 В ПС (±10% допуск);
  • Потребляемая мощность: ≤3,0 Вт (при питании от контроллера) / ≤3,5 Вт (при внешнем питании).
• Ограничения эксплуатации:
  • Температурный диапазон: -25 °C до +60 °C (работа); -40 °C до +85 °C (хранение);
  • Относительная влажность: 5–95% (без конденсации, согласно IEC 60068-2-3);
  • Степень защиты: IP20 (для монтажа в шкафы DIN-рейки, соответствует DIN EN 60529);
  • Вибрация и удар: Устойчивость к вибрациям 5–500 Гц (амплитуда 0,15 мм), удару 10 Г (продолжительность 11 мс) — согласно IEC 60068-2-6.
• Совместимость:
  • Контроллеры: ABB AC500 (PM551, PM564, PM630, PM650), ABB AC500-eCo (PM554-eCo, PM564-eCo);
  • Программное обеспечение: ABB Automation Builder v2.5 и выше;
  • Нагрузки: Контакторы Siemens 3RT2, электромагнитные клапаны Festo, лампы сигнализации Patlite, реле Omron MY2N.

Преимущества и особенности ABB CM574 1SAP170400R0201

1. Независимая защита каналов: Каждый из 16 каналов ABB CM574 1SAP170400R0201 имеет отдельную защиту от короткого замыкания и перетоков — это означает, что сбой в одном канале (например, короткое замыкание клапана) не влияет на работу других каналов, предотвращая остановку всей системы.
2. Высокое изолирование: Изолирование 2500 В АС защищает контроллер ABB AC500 от напряжительных всплесков, возникающих при работе мощных нагрузок (например, контакторов двигателей) — это продлевает срок службы контроллера и снижает риск аварий.
3. Гибкая настройка задержек: Возможность задать задержку 0–1000 мс на каждом канале делает ABB CM574 1SAP170400R0201 подходящим для систем, где требуется последовательное включение оборудования (например, сначала включается насос, через 500 мс — клапан), без необходимости дополнительного программирования ПЛК.
4. Высокая токовая способность: Максимальный ток 2 А на канал и 16 А суммарный позволяет ABB CM574 1SAP170400R0201 управлять даже мощными нагрузками (например, контакторами для двигателей 0,5 кВт), без использования внешних реле — это экономит пространство в шкафу и снижает стоимость системы.
5. Легкая интеграция: Совместимость с контроллерами ABB AC500 и ПО ABB Automation Builder упрощает интеграцию ABB CM574 1SAP170400R0201 в существующие системы — пользователи не нужно изучать новые инструменты, а готовые шаблоны конфигурации сокращают время установки.
6. Устойчивость к внешним воздействиям: Устойчивость к вибрациям и ударам делает ABB CM574 1SAP170400R0201 подходящим для мобильного оборудования (например, погрузчики в логистических центрах) или цехов с высоким уровнем вибраций (металлургические прессы).

Примеры применения ABB CM574 1SAP170400R0201 в отраслях

• Энергетика (теплоэлектростанции): На ТЭС ABB CM574 1SAP170400R0201 интегрируется в контроллер ABB AC500 для управления системой подачи мазута. Модуль подключает 16 нагрузок: 8 контакторов насосов подачи мазута, 4 электромагнитных клапанов регулировки расхода и 4 лампы сигнализации аварий. При получении сигнала от ПЛК ABB CM574 1SAP170400R0201 мгновенно включает насосы, а задержка 300 мс на каналах клапанов гарантирует, что клапаны открываются только после запуска насосов — это предотвращает пустой ход насосов и износ. Защита от короткого замыкания предотвращает повреждение модуля при аварии клапана.
• Логистика (автоматизированные склады): В распределительных центрах ABB CM574 1SAP170400R0201 используется для управления конвейерами и роботами-погрузчиками. Модуль подключает 12 контакторов конвейеров (каждой на отдельном канале) и 4 сигнальные лампы состояния. Независимая защита каналов означает, что остановка одного конвейера (из-за перегрузки) не влияет на работу других, а высокое изолирование защищает контроллер от помех от двигателей конвейеров.
• Машинностроение (линии сборки станков): На заводах по производству станков ABB CM574 1SAP170400R0201 интегрируется в контроллер ABB AC500-eCo для управления приводами позиционирования и инструментами. Модуль подключает 10 электромагнитных зажимов (для фиксации деталей) и 6 реле для включения инструментов (фрезы, сверла). Защита от перетоков предотвращает повреждение зажимов при превышении тока, а задержка 200 мс на каналах инструментов гарантирует, что инструменты включаются только после фиксации деталей — это снижает брак.
• Пищевая промышленность (заводы по производству хлеба): В хлебозаводах ABB CM574 1SAP170400R0201 используется для управления оборудованием линии выпечки: 6 контакторов пехов, 4 клапанов подачи воды и 6 ламп сигнализации готовности. Изолирование 2500 В АС защищает контроллер от помех от нагревателей пехов, а устойчивость к влажности (до 95%) гарантирует стабильную работу в условиях высокой влажности при замесе теста.

Сравнение ABB CM574 1SAP170400R0201 с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

• Выбирайте ABB CM574 1SAP170400R0201 если используете контроллеры ABB AC500/AC500-eCo — эта комбинация гарантирует полную совместимость и стабильную передачу сигналов.
• Предпочтите ABB CM574 1SAP170400R0201 для систем с последовательным включением оборудования — настраиваемые задержки на каналах избавляют от дополнительного программирования ПЛК.
• Используйте ABB CM574 1SAP170400R0201 для управления мощными нагрузками (до 2 А на канал) — высокая токовая способность позволяет отказаться от внешних реле, экономя пространство.
• Избегайте выбора ABB CM574 1SAP170400R0201 если нужны только базовые выходы (без задержек или избыточной защиты) — подойдет более экономичный модуль ABB CM571.

Меры предосторожности

• При подключении нагрузок к ABB CM574 1SAP170400R0201 не превышайте ток 2 А на канал — перегрузка приведет к автоматическому отключению канала и возможной деградации транзистора.
• Для мощных нагрузок (например, контакторы >1 А) используйте фьюзы на 2,5 А в цепи каждого канала — это дополнительно защищает ABB CM574 1SAP170400R0201 от коротких замыканий.
• При монтаже модуля в шкафы с высокой влажностью (≥80%) обеспечьте эффективную вентиляцию — несмотря на защиту IP20, конденсат может повредить контакты ABB CM574 1SAP170400R0201 при длительной эксплуатации.
• Регулярно проверяйте состояние светодиодных индикаторов ABB CM574 1SAP170400R0201 — красный сигнал на канале указывает на перегрузку или короткое замыкание, требующее немедленного обслуживания.
• При замене модуля используйте только оригинальные запчасти ABB — неоригинальные аналоги могут
