Описание

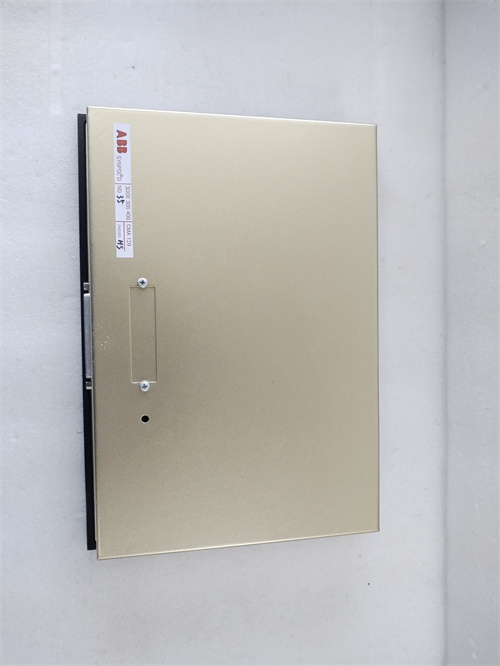

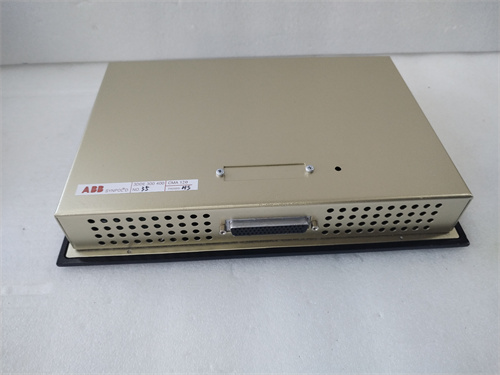

Прежде всего, представим ключевой продукт — ABB CMA-132 (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ ABB CMA-132]). Это масштабируемый модуль аналоговых входов (AI) высокой точности от бренда ABB, разработанный для интеграции в контроллеры ABB AC500 и AC500-eCo, а также систем автоматизации сложных промышленных процессов. ABB CMA-132 предназначен для точного сбора и передачи аналоговых сигналов от множества датчиков (температуры, давления, уровня, расхода) к контроллеру, что критически важно для отраслей, где требуется мониторинг большого количества параметров одновременно — например, нефтегазовая, химическая и энергетическая промышленность. Благодаря 16 независимым каналом и расширенной защитой, ABB CMA-132 стал надежным выбором для систем, где отказ в измерении может привести к серьезным экономическим потерям или авариям.
Общее описание продукта
ABB CMA-132 (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ ABB CMA-132]) — это промышленный модуль аналоговых входов класса премиум, специализирующийся на обработке сигналов от 16 аналоговых датчиков и передаче их в контроллер ABB AC500 в цифровом формате (без потерь и искажений). Основная задача ABB CMA-132 — обеспечить высокоточное измерение сигналов 4–20 мА DC или 0–10 В DC (стандартные форматы аналоговых датчиков) с погрешностью не более ±0,05% от полного диапазона, даже в условиях интенсивных электромагнитных помех (например, рядом с высоковольтными линиями или инверторными драйверами).
Модуль оснащен 16 независимыми каналами, каждый из которых имеет двойное электроизолирование (3000 В АС) — это уникальная особенность, которая полностью исключает влияние шума или перепадов напряжения между каналами, а также защищает контроллер ABB AC500 от возможных повреждений. Особенностью ABB CMA-132 является встроенная система адаптивной фильтрации: модуль автоматически определяет частоту помех (0,1–200 Гц) и настраивает фильтр для каждого канала, подавляя шум без потери скорости обновления данных. Это критично для нефтегазовых комплексов, где одновременно контролируется давление в 16 трубопроводах, и даже малые искажения могут привести к ошибкам в регулировании клапанов.
Также ABB CMA-132 поддерживает расширенную диагностику в реальном времени: он отслеживает состояние каждого канала (наличие сигнала, перегрузка, обрыв датчика) и передает эти данные в контроллер или SCADA-систему. Это позволяет инженерам быстро выявить неисправность (например, обрыв кабеля к датчику давления) и устранить ее за 5–10 минут. Благодаря совместимости с ПО ABB Automation Builder, ABB CMA-132 легко конфигурируется: через графический интерфейс можно задать тип сигнала, диапазон измерения и пороги алертов для каждого из 16 каналов. Компактный дизайн для DIN-рейки (ширина 90 мм) позволяет монтировать ABB CMA-132 в шкафы с ограниченным пространством, а устойчивость к температуре (-30 °C до +65 °C) делает его подходящим для полевых условий (например, ветровые электростанции в холодных регионах).
Технические параметры ABB CMA-132
- Тип модуля: Модуль аналоговых входов (AI) для контроллеров ABB AC500/AC500-eCo.
- Каналы аналоговых входов:
- Количество каналов: 16 независимых каналов AI;
- Поддерживаемые типы сигналов (настраиваемые для каждого канала):
- Ток: 4–20 мА DC (диапазон измерения 0–30 мА DC, защита от перегрузки до 50 мА);
- Напряжение: 0–10 В DC (диапазон измерения 0–15 В DC, защита от перегрузки до 20 В);
- Погрешность измерения: ±0,05% от полного диапазона (при 25 °C); ±0,1% от полного диапазона (в диапазоне -30 °C до +65 °C);
- Разрешение АЦП: 24 бит (максимальное для промышленных AI-модулей, обеспечивает детализацию до 0,001% диапазона);
- Фильтрация сигналов: Адаптивный цифровой фильтр 0,1–200 Гц (автоматическая или ручная настройка);
- Задержка измерения: ≤5 мс (время обработки сигнала и передачи в контроллер);
- Изолирование каналов: 3000 В АС (двойное изолирование — между каналами, между каналами и контроллером, EN 61010-1).
- Защита и надежность:
- Защита от перегрузки: На каждом канале (ток ≤50 мА, напряжение ≤20 В);
- Защита от электромагнитных помех: Иммунитет к полям EN 61000-6-2, защита от статического разряда ±15 кВ (контактный), ±25 кВ (воздушный);
- Защита от перепадов напряжения: ±4 кВ (на входных цепях, IEC 61000-4-5);
- Логирование ошибок: Хранение до 500 последних событий (тип ошибки, канал, время возникновения).
- Питание:
- Источник: Из контроллера ABB AC500 (внутренний шлейф) или внешнее питание 24 В DC (±15% допуск);
- Потребляемая мощность: ≤4,5 Вт (при работе всех 16 каналов); ≤2,8 Вт (при работе 8 каналов).
- Ограничения эксплуатации:
- Температурный диапазон: -30 °C до +65 °C (работа); -40 °C до +85 °C (хранение);
- Относительная влажность: 0–95% (с конденсацией, IEC 60068-2-3);
- Степень защиты: IP20 (DIN-рейка, DIN EN 60529);
- Вибрация и удар: Устойчивость к вибрациям 5–500 Гц (амплитуда 0,2 мм), удару 15 Г (11 мс, IEC 60068-2-6).
- Совместимость:
- Контроллеры: ABB AC500 (PM551, PM564, PM630, PM650, PM860), ABB AC500-eCo (PM554-eCo, PM564-eCo);
- ПО: ABB Automation Builder v3.0+, ABB Control Builder M;
- Датчики: Аналоговые датчики ABB (TTH300, 266DS, LLT100), Emerson Rosemount 3051 (давление), Siemens SITRANS T (температура) — все с выходом 4–20 мА DC/0–10 В DC.
Преимущества и особенности ABB CMA-132
- Высочайшая точность измерений (±0,05%): Это лучший показатель среди промышленных AI-модулей, делающий ABB CMA-132 идеальным для систем с критическими требованиями — например, в фармацевтике, где дозировка лекарств должна быть точной до 0,01%.
- Двойное изолирование 3000 В АС: Уникальная защита полностью исключает влияние помех между каналами и защищает контроллер ABB AC500 от повреждений. В нефтегазовых цехах с высокими перепадами напряжения ABB CMA-132 продолжает работать стабильно, в то время как модули с обычным изолированием выходят из строя.
- Адаптивная фильтрация 0,1–200 Гц: Модуль автоматически адаптируется к типу помех (например, от инверторов 50 Гц или двигателей 100 Гц), подавляя шум без снижения скорости обновления данных. Это критично для систем с быстрыми технологическими процессами (например, химические реакции с быстрым изменением температуры).
- Расширенная диагностика 16 каналов: ABB CMA-132 отслеживает состояние каждого канала (обрыв, перегрузка, отсутствие сигнала) и сигнализирует об ошибках в реальном времени. Например, при обрыве кабеля к датчику уровня модуль мгновенно отправляет алерт в SCADA, предотвращая перелив нефти или химиката.
- Масштабируемость и компактность: 16 каналов в корпусе шириной 90 мм экономят пространство в шкафу — вместо двух 8-канальных модулей достаточно одного ABB CMA-132. Это снижает затраты на монтаж и обслуживание.
- Устойчивость к экстремальным условиям: Температурный диапазон -30 °C до +65 °C и защита от конденсации позволяют использовать ABB CMA-132 в полевых объектах (ветровые электростанции, нефтяные скважины) и влажных цехах (пищевая промышленность), без дополнительных защитных мер.
Примеры применения ABB CMA-132 в отраслях
- Нефтегазовая промышленность (трубопроводы): На крупном нефтегазовом комплексе ABB CMA-132 интегрируется в контроллер ABB AC500 для мониторинга давления и температуры в 16 трубопроводах. Модуль подключает 8 датчиков давления Emerson Rosemount 3051 (4–20 мА DC) и 8 датчиков температуры Siemens SITRANS T (0–10 В DC) — каждый к отдельному каналу. Адаптивная фильтрация ABB CMA-132 автоматически подавляет помех от насосов (60 Гц), передавая данные в контроллер с погрешностью ±0,05%. При превышении давления 8 МПа модуль сигнализирует об ошибке, и контроллер закрывает электромагнитный клапан, предотвращая разрыв трубопровода.
- Химическая промышленность (реакторы): В химическом заводе ABB CMA-132 управляет параметрами 16 реакторов для производства пластика. Модуль подключает 16 датчиков температуры ABB TTH300 (4–20 мА DC) — диапазон измерения 0–300 °C. Задержка ≤5 мс гарантирует, что контроллер мгновенно реагирует на изменения температуры: при превышении 280 °C снижается подача теплоносителя. Двойное изолирование 3000 В АС защищает модуль от помех от высоковольтных нагревателей, а логирование ошибок помогает анализировать причины отклонений.
- Энергетика (атомные электростанции): На АЭС ABB CMA-132 используется для мониторинга уровня воды в 16 теплообменниках. Модуль подключает 16 датчиков уровня ABB LLT100 (4–20 мА DC) — точность ±0,05% гарантирует, что измерения соответствуют строгим требованиям безопасности. При падении уровня ниже 20% ABB CMA-132 отправляет сигнал аварии в контроллер, и запускается резервная система подачи воды. Защита от перепадов напряжения ±4 кВ предотвращает повреждение модуля при всплесках в сети.
- Фармацевтика (линии производства лекарств): В фармацевтическом заводе ABB CMA-132 контролирует дозировку 16 активных веществ в лекарственные препараты. Модуль подключает 16 датчиков расхода (4–20 мА DC) — точность ±0,05% гарантирует, что дозировка соответствует ГОСТам. При отклонении расхода на 0,1% ABB CMA-132 сигнализирует об ошибке, и линия останавливается, предотвращая производство бракованных лекарств. Адаптивная фильтрация подавляет помех от смесительных устройств, обеспечивая стабильные показания.
Сравнение ABB CMA-132 с конкурентами
Сравним ABB CMA-132 с аналогичным модулем Siemens SIMATIC ET 200SP AI 16x16bit (6ES7134-6PB00-0BD0):
| Параметр | ABB CMA-132 | Siemens SIMATIC 6ES7134-6PB00-0BD0 |
|---|---|---|
| Количество каналов AI | 16 | 16 |
| Погрешность измерения | ±0,05% от полного диапазона | ±0,2% от полного диапазона |
| Разрешение АЦП | 24 бит | 16 бит |
| Изолирование каналов | 3000 В АС (двойное, индивидуальное) | 500 В АС (групповое, 8 каналов в группу) |
| Фильтрация | Адаптивная 0,1–200 Гц | Фиксированная 50/60 Гц |
| Защита от перегрузки | Ток ≤50 мА, напряжение ≤20 В | Ток ≤25 мА, напряжение ≤15 В |
| Диагностика | Детальная (обрыв, перегрузка, помехы) | Базовая (только наличие сигнала) |
| Цена | Премиум-класс | На 35–40% дороже ABB CMA-132 |
Как видно, ABB CMA-132 значительно превосходит конкурента по точности, изолированию, фильтрации и диагностике. Siemens 6ES7134-6PB00-0BD0 не подходит для систем с высокими требованиями к надежности и точности, в то время как ABB CMA-132 становится стандартом для критических отраслей (нефтегаз, фармацевтика).
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Выбирайте ABB CMA-132 для систем с требованиями к точности ±0,1% (нефтегаз, фармацевтика) — его 24-битное АЦП и погрешность ±0,05% гарантируют соответствие самым строгим стандартам.
- Предпочтите ABB CMA-132 если нужно контролировать ≥10 параметров одновременно — 16 каналов и компактность экономят пространство и затраты.
- Используйте ABB CMA-132 в условиях экстремальных помех (высоковольтные линии, инверторы) — двойное изолирование 3000 В АС и адаптивная фильтрация обеспечивают стабильность.
- Избегайте выбора **ABB
