Описание

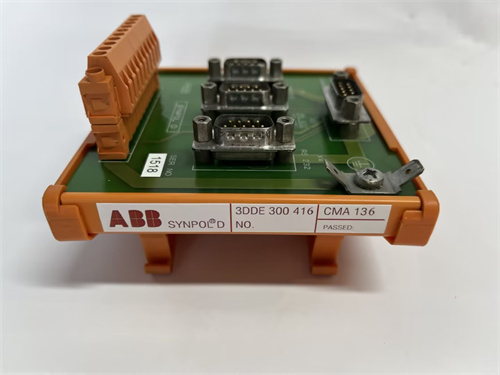

Прежде всего, представим ключевой продукт — ABB CMA136 (для получения полной технической документации, спецификаций и информации о заказах обратитесь по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ ABB CMA136]). Это высокоточный модуль аналоговых выходов (AO) промышленного класса от бренда ABB, разработанный для интеграции в контроллеры ABB AC500 и AC500-eCo, а также систем автоматизации критических технологических процессов. ABB CMA136 предназначен для формирования стабильных аналоговых сигналов (4–20 мА DC, 0–10 В DC) для исполнительного оборудования (прецизионные драйверы, регулирующие клапаны, систематические насосы) в отраслях нефтегаза, химии и фармацевтики. Благодаря сочетанию 8 каналов, индивидуального изолирования и расширенной фильтрации, ABB CMA136 стал надежным выбором для систем, где ошибки в управлении могут привести к серьезным экономическим потерям или нарушению безопасности.
Общее описание продукта
ABB CMA136 (см. подробности по ссылке: [ЗДЕСЬ БУДЕТ ПРЕДОСТАВЛЕННАЯ ВАМИ ССЫЛКА НА ПРОДУКТ ABB CMA136]) — это модуль аналоговых выходов с 8 независимыми каналами, специализирующийся на преобразовании цифровых команд контроллера ABB AC500 в высокоточные аналоговые сигналы для управления сложными и чувствительными технологическими процессами. Основная задача ABB CMA136 — обеспечить выдачу сигналов с погрешностью не более ±0,05% от полного диапазона, что гарантирует микропрецизионное регулирование параметров (давление в трубопроводах, температура реакций, дозировка лекарственных компонентов) даже в условиях интенсивных электромагнитных помех.
Ключевой особенностью ABB CMA136 является индивидуальное электроизолирование каждого канала на уровне 2500 В АС — это полностью исключает влияние шума или перепадов напряжения между каналами, а также защищает контроллер от повреждений, вызванных неисправностями в полевых цепях (например, коротким замыканием в кабеле к прецизионному клапану). Каждый канал ABB CMA136 поддерживает как токовые (4–20 мА DC), так и напряжительные (0–10 В DC) сигналы, а также имеет настраиваемый цифровой фильтр (0,1–100 Гц) — пользователи могут адаптировать фильтрацию под конкретные источники помех (например, 50 Гц для подавления шумов электросети или 10 Гц для устранения вибраций от насосов).
Также ABB CMA136 оснащен расширенной защитой: каждый канал имеет автоматическое ограничение тока (до 0,8 А) и защиту от перепадов напряжения (±4 кВ), предотвращая повреждение модуля при аварийных ситуациях. Простота настройки через ПО ABB Automation Builder позволяет инженерам за 15–20 минут конфигурировать каждый канал (выбор типа сигнала, диапазон выдачи, калибровка) через графический интерфейс. Компактный дизайн для DIN-рейки (ширина 45 мм) экономит пространство в шкафах, а устойчивость к температуре (-30 °C до +65 °C) и защита от конденсации делают ABB CMA136 подходящим для как внутренних, так и полевых промышленных условий (например, нефтяные скважины, ветровые электростанции).
Технические параметры ABB CMA136
- Тип модуля: Модуль аналоговых выходов (AO) для контроллеров ABB AC500/AC500-eCo.
- Каналы аналоговых выходов:
- Количество каналов: 8 независимых каналов AO;
- Поддерживаемые типы сигналов (настраиваемые для каждого канала):
- Ток: 4–20 мА DC (максимальный ток нагрузки 800 мА, защита от перегрузки до 1,2 А);
- Напряжение: 0–10 В DC (Максимальная нагрузка 2 кОм, защита от перегрузки до 15 В);
- Погрешность выдачи: ±0,05% от полного диапазона (при 25 °C); ±0,1% от полного диапазона (в диапазоне -30 °C до +65 °C);
- Разрешение ЦАП: 18 бит (обеспечивает микропрецизионную регулировку);
- Время реакции: ≤2 мс (время изменения сигнала от 0% до 90% диапазона);
- Фильтрация сигналов: Настраиваемый цифровой фильтр 0,1–100 Гц (для каждого канала);
- Изолирование: Индивидуальное изолирование 2500 В АС (между каналами, между каналами и контроллером, EN 61010-1).
- Защита и надежность:
- Защита от электромагнитных помех: Иммунитет к полям EN 61000-6-2, защита от статического разряда ±12 кВ (контактный), ±25 кВ (воздушный);
- Защита от перепадов напряжения: ±4 кВ (на выходных цепях, IEC 61000-4-5);
- Защита от короткого замыкания: Автоматическое ограничение тока до 0,8 А на каждом канале;
- Логирование ошибок: Хранение до 200 последних событий (перегрузка, короткое замыкание, искажение сигнала).
- Питание:
- Источник: Из контроллера ABB AC500 (внутренний шлейф) или внешнее питание 24 В DC (±15% допуск);
- Потребляемая мощность: ≤3,0 Вт (при работе всех 8 каналов); ≤1,8 Вт (при работе 4 каналов).
- Ограничения эксплуатации:
- Температурный диапазон: -30 °C до +65 °C (работа); -40 °C до +85 °C (хранение);
- Относительная влажность: 0–95% (с конденсацией, IEC 60068-2-3);
- Степень защиты: IP20 (DIN-рейка, DIN EN 60529);
- Вибрация и удар: Устойчивость к вибрациям 5–500 Гц (амплитуда 0,2 мм), удару 15 Г (продолжительность 11 мс, IEC 60068-2-6).
- Совместимость:
- Контроллеры: ABB AC500 (PM551, PM564, PM630, PM650), ABB AC500-eCo (PM554-eCo, PM564-eCo);
- ПО: ABB Automation Builder v3.0+;
- Исполнительное оборудование: Драйверы ABB ACS880, клапаны Emerson Fisher, насосы Grundfos Dosing, систематические нагреватели Siemens (все с входом 4–20 мА DC/0–10 В DC).
Преимущества и особенности ABB CMA136
- Микропрецизионная точность (±0,05%): Это лучший показатель среди модулей AO среднего и премиум-классов, делающий ABB CMA136 идеальным для систем с критическими требованиями — например, в фармацевтике, где дозировка активных веществ должна быть точной до 0,01%, или в нефтегазе, где регулировка давления в трубопроводах допускает ошибку не более 0,05%.
- Индивидуальное изолирование 2500 В АС: Защита каждого канала от взаимных помех и перепадов напряжения гарантирует стабильность работы в условиях интенсивных электромагнитных помех (например, рядом с мощными компрессорами, трансформаторами или высоковольтными линиями). В таких средах модули с групповым изолированием часто показывают искажения сигналов, в то время как ABB CMA136 работает без сбоев.
- Настраиваемая фильтрация 0,1–100 Гц: Возможность адаптировать фильтр под конкретные помехи (вибрации, шум электросети, электромагнитные поля) позволяет ABB CMA136 поддерживать стабильные сигналы в любых условиях. Например, в химических реакторах с мощными мешалками фильтр на 10 Гц полностью подавляет вибрационные помехи, а вблизи электросетей — фильтр на 50 Гц устраняет шум.
- Быстрая реакция (≤2 мс): Время изменения сигнала обеспечивает оперативное регулирование параметров при аварийных ситуациях. Например, при внезапном повышении температуры в реакторе ABB CMA136 мгновенно снижает подачу теплоносителя, предотвращая перегрев и образование брака.
- Устойчивость к экстремальным условиям: Температурный диапазон -30 °C до +65 °C и защита от конденсации позволяют использовать ABB CMA136 в полевых объектах (нефтяные скважины, ветровые электростанции) и влажных цехах (пищевая, фармацевтическая промышленность) без дополнительных защитных корпусов.
- Детальная диагностика в реальном времени: Модуль отслеживает состояние каждого канала (перегрузка, короткое замыкание, искажение сигнала) и передает алерты в контроллер или SCADA-систему. Это сокращает время поиска неисправностей — например, при обрыве кабеля к клапану ABB CMA136 сразу сигнализирует о проблеме, позволяя инженеру быстро устранить ее.
Примеры применения ABB CMA136 в отраслях
- Нефтегазовая промышленность (трубопроводная система): На нефтегазовом комплексе ABB CMA136 интегрируется в контроллер ABB AC500 для управления 8 регулирующими клапанами в трубопроводах. Модуль настроен на 8 каналов 4–20 мА DC (для клапанов Emerson Fisher) — фильтр каждого канала установлен на 50 Гц для подавления шумов электросети. ABB CMA136 передаёт сигналы с погрешностью ±0,05%: при падении давления ниже 5 МПа модуль увеличивает ток, открывая клапан, а при превышении 10 МПа — уменьшает, закрывая его. Индивидуальное изолирование защищает от помех от компрессоров.
- Химическая промышленность (реакторный комплекс): В химическом заводе ABB CMA136 управляет 8 дозирующими насосами для подачи реагентов в реакторы. Модуль подключает 8 насосов Grundfos Dosing (4–20 мА DC) — контроллер отправляет команды о дозировке, а ABB CMA136 преобразует их в точные токовые сигналы. Фильтр на 10 Гц подавляет вибрации от мешалок, а быстрая реакция ≤2 мс гарантирует оперативную корректировку при изменении концентрации реагентов. При перегрузке насоса модуль ограничивает ток до 0,8 А, предотвращая повреждение.
- Фармацевтика (завод по производству биологически активных веществ): В фармацевтическом заводе ABB CMA136 регулирует дозировку 8 активных компонентов в лекарственные препараты. Модуль подключает 8 драйверов дозирующих насосов (0–10 В DC) — точность ±0,05% гарантирует соответствие ГОСТам (дозировка с ошибкой не более 0,01%). При отклонении параметров ABB CMA136 сигнализирует об ошибке, и линия останавливается, предотвращая производство некачественных лекарств. Защита от конденсации гарантирует работу в влажной среде стерилизации.
- Энергетика (атомная электростанция — вспомогательные системы): На АЭС ABB CMA136 используется для управления 8 систематическими насосами в системе охлаждения. Модуль подключает 8 драйверов насосов (4–20 мА DC) — фильтр на 60 Гц подавляет шум от электросети, а индивидуальное изолирование 2500 В АС защищает от перепадов напряжения. При аварийном снижении давления в охлаждающей системе ABB CMA136 мгновенно увеличивает скорость насосов, поддерживая оптимальный температурный режим.
Сравнение ABB CMA136 с конкурентами
Сравним ABB CMA136 с аналогичным модулем Emerson DeltaV AO 8x16bit (KJ3222X1-BA1):
| Параметр | ABB CMA136 | Emerson DeltaV KJ3222X1-BA1 |
|---|---|---|
| Количество каналов AO | 8 | 8 |
| Погрешность выдачи | ±0,05% от полного диапазона | ±0,1% от полного диапазона |
| Разрешение ЦАП | 18 бит | 16 бит |
| Изолирование каналов | 2500 В АС (индивидуальное) | 1500 В АС (групповое, 4 канала в группу) |
| Фильтрация | Настраиваемая 0,1–100 Гц | Фиксированная 50/60 Гц |
| Время реакции | ≤2 мс | ≤5 мс |
| Защита от перепадов | ±4 кВ | ±2 кВ |
| Цена | Среднеспрофированная | На 35–40% дороже ABB CMA136 |
Как видно из таблицы, ABB CMA136 значительно превосходит конкурента по точности, разрешению, изолированию, фильтрации и скорости реакции, при более привлекательной цене. Emerson KJ3222X1-BA1 подходит для систем с низкими требованиями к стабильности, но не обеспечивает той же микропрецизии и адаптивности, что и ABB CMA136 — особенно в условиях интенсивных помех.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Выбирайте ABB CMA136 для систем с 5–8 исполнительными устройствами и требованиями к точности ±0,1% (нефтегаз, химия, фармацевтика). Его микропрецизия и индивидуальное изолирование делают модуль идеальным для критических процессов, где ошибки не допустимы.
- Предпочтите ABB CMA136 если нужно подавить специфические помехи (вибрации, электромагнитные поля, шум электросети) — настраиваемая фильтрация позволяет адаптировать модуль под любые условия эксплуатации.
- Используйте ABB CMA136 с контроллерами ABB AC500/AC500-eCo — полная совместимость гарантирует стабильную работу и простоту интеграции (не требуется дополнительное ПО или адаптеры).
