Описание

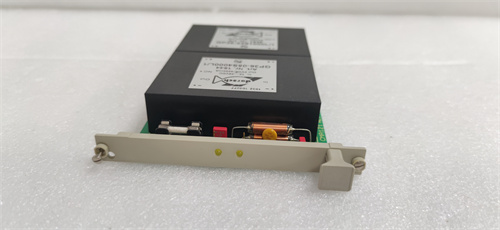

Общие сведения о продукте ABB CMESS2
Первым делом представляем вам универсальный 8-канальный модуль расширения для систем сигнальной обработки — ABB CMESS2. Ссылка на данный продукт: [ссылка на ABB CMESS2] (после предоставления фактической ссылки замените этот плейсхолдер). ABB CMESS2 относится к серии промышленных модулей ABB для контроллеров AC500, специализируясь на комплексной обработке аналоговых и цифровых сигналов, а также на обеспечении дополнительных функций логики и коммуникации. Благодаря сочетанию многофункциональности, стабильности и простоты интеграции, ABB CMESS2 стал важным компонентом в отраслях энергетики, машиностроения и автоматизации производственных линий, где требуется гибкая адаптация системы к различным типам датчиков и исполнительных механизмов.
Описание продукта ABB CMESS2
ABB CMESS2 — это 8-канальный модуль расширения с гибкой конфигурацией: 4 канала поддерживают аналоговые входы (ток/напряжение) и 4 канала — цифровые входы/выходы (директивное управление), что позволяет обрабатывать одновременно разные типы сигналов от датчиков и управлять исполнительными механизмами. Модуль ABB CMESS2 разработан для интеграции с контроллерами ABB AC500 (в том числе AC500-eCo) и работает через стандартную шину коммуникации ABB AC500, обеспечивая низкую задержку передачи данных (<5 мс). Ссылка с подробным описанием: [ссылка на ABB CMESS2].
Продукт имеет компактную модульную конструкцию для монтажа на шасси ABB AC500 (ширина 24 мм) и оборудован усиленной защитой от электромагнитных помех (EMC) по категории 3 промышленных сред — достатчно для работы в условиях умеренных помех (например, на производственных линиях с роботами, в электростанциях или котельных). Аналоговые каналы ABB CMESS2 поддерживают стандартные сигналы: 4–20 мА (ток), 0–10 ВDC (напряжение) с точностью ±0,1% от полного диапазона, а цифровые каналы — логические уровни 24 ВDC (вход) и 24 ВDC/0,5 А (выход), что позволяет подключать кнопки, светодиодные индикаторы или реле.
Основная задача ABB CMESS2 — упростить интеграцию разнотипных сигналов в единую систему управления, сокращая количество необходимых модулей. Например, на производственной линии сборки электроники ABB CMESS2 обрабатывает 4 аналоговых сигнала: 2 канала — температура паяльных станций (4–20 мА, 0–300 °C), 2 канала — давление в системе подачи паяльного провода (0–10 ВDC, 0–5 бар). Одновременно 4 цифровых канала ABB CMESS2 управляют: 2 выхода — включение/выключение паяльных станций, 2 входа — сигналы о наличии деталей на конвейере (от фотоэлементов). Контроллер ABB AC500, получив данные от ABB CMESS2, регулирует температуру паяльников (при >280 °C снижает мощность) и останавливает конвейер, если детали отсутствуют (сигнал от фотоэлемента не поступает).
Особенно важно отметить, что ABB CMESS2 поддерживает локальную логику — пользователи могут настроить простые алгоритмы (например, “если температура >290 °C, то выключить паяльник”) напрямую в модуле через ПО ABB Automation Builder, без участия контроллера. Это критично для систем с высокими требованиями к быстродействию: при аварийном превышении температуры ABB CMESS2 немедленно выключает паяльник за <1 мс, раньше чем сигнал достигнет контроллера. Например, в пищевой промышленности ABB CMESS2 использует локальную логику для защиты печи: если температура (аналоговый вход) превышает 200 °C и сигнал о закрытой двери (цифровой вход) отсутствует, модуль блокирует нагрев (цифровой выход), предотвращая перегрев продукта.
Технические параметры ABB CMESS2
Детальные технические характеристики ABB CMESS2 (подробнее на [ссылке на ABB CMESS2]) включают:
| Категория параметров | Описание значений |
|---|---|
| Тип модуля | Модуль расширения (аналоговые + цифровые каналы) для контроллеров ABB AC500 |
| Общее количество каналов | 8 (4 аналоговых входа + 4 цифровых входа/выхода) |
| Аналоговые входы (4 канала) | – Поддерживаемые сигналы: 4–20 мА (ток), 0–10 ВDC (напряжение) – Точность: ±0,1% от полного диапазона (25 °C ±5 °C) – Разрешение АЦП: 16 бит – Частота дискретизации: 10 Гц (параллельная обработка) |
| Цифровые каналы (4 канала) | – Вход: 24 ВDC (диапазон 18–32 ВDC), логический уровень “1” ≥15 ВDC, “0” ≤5 ВDC – Выход: 24 ВDC, максимальный ток 0,5 А на канал (широкоемкостный выход) – Тип выхода: открытый коллектор (для подключения реле, индикаторов) |
| Коммуникация | Шина ABB AC500 (совместима с PROFINET, Modbus TCP через контроллер) – Задержка передачи данных: <5 мс – Максимальное количество модулей в цепочке: 16 |
| Гальваническая изоляция | 500 ВDC между аналоговыми каналами, 250 ВDC между цифровыми каналами и шиной |
| Устойчивость к помехам (EMC) | – Иммунитет: EN 61326-1 (категория 3) – Эмиссия: EN 61326-1 (категория 3) |
| Функции локальной логики | Поддержка Ladder Logic (малая логика) через ABB Automation Builder – Максимальное количество инструкций: 100 |
| Горячее заменение | Да (Hot Swap, с сохранением конфигурации) |
| Рабочая температура | -25 °C до +70 °C (относительная влажность 5–95%, без конденсации) |
| Степень защиты | IP20 (для монтажа в шасси ABB AC500, защита от пыли) |
| Питание | Из шасси ABB AC500 (24 ВDC, диапазон 18–32 ВDC) |
| Потребляемый ток | Не более 150 мА (при 24 ВDC, все каналы активны) |
| Размеры (Ш×В×Г) | 24 × 100 × 65 мм (компактная конструкция для плотного монтажа) |
| Сертификации | CE, UL, CSA, IEC 61010-1 (безопасность), RoHS |
Преимущества и особенности ABB CMESS2
ABB CMESS2 выделяется среди модулей расширения рядом практических преимуществ:
-
Многофункциональность в одном модуле: Объединение 4 аналоговых и 4 цифровых каналов в ABB CMESS2 сокращает количество модулей в шасси ABB AC500 — например, вместо двух отдельных модулей (аналоговый + цифровой) достаточно одного ABB CMESS2, что экономит место в распределительных щитах и снижает общую стоимость системы на 20–30%.
-
Локальная логика для быстрого реагирования: Возможность настраивать локальные алгоритмы в ABB CMESS2 позволяет обрабатывать аварийные ситуации без участия контроллера, что снижает задержку реакции до <1 мс. Например, в системах защиты электродвигателей ABB CMESS2 измеряет ток (аналоговый вход) и, при превышении порога, немедленно отключает контактор (цифровой выход) — раньше, чем сигнал достигнет контроллера, предотвращая перегрев двигателя.
-
Высокая точность аналоговых измерений: Точность ±0,1% для аналоговых каналов ABB CMESS2 соответствует требованиям высокоточных процессов — например, в фармацевтической промышленности датчик уровня лекарственного раствора (4–20 мА, 0–1 м) подключен к ABB CMESS2, который передаёт данные с ошибкой не более 0,1 мм, обеспечивая точную дозировку.
-
Простота интеграции и настройки: ABB CMESS2 полностью совместим с контроллерами ABB AC500 — коммуникация запускается автоматически после монтажа, без необходимости дополнительных драйверов. ПО ABB Automation Builder имеет графический интерфейс для конфигурации каналов (выбор типа сигнала, установка порогов) и настройки локальной логики — даже пользователи с базовыми знаниями могут настроить модуль за 30–40 минут. Детальные руководства по настройке доступны на [ссылке на ABB CMESS2].
Примеры применения ABB CMESS2 в отраслях
ABB CMESS2 успешно используется в проектах, где требуется гибкая обработка разнотипных сигналов:
-
Машиностроение (фрезерные станки): На CNC-фрезерной станке ABB CMESS2 обрабатывает 4 аналоговых сигнала: 2 канала — температура шпинделя (4–20 мА, 0–150 °C), 2 канала — нагрузка на инструмент (0–10 ВDC, 0–100%). 4 цифровых канала управляют: 2 выхода — включение охлаждения и подачи смазки, 2 входа — сигналы о положении дверцы станка и готовности инструмента. При температуре шпинделя >140 °C ABB CMESS2 через локальную логику включает охлаждение; при отсутствии сигнала о готовности инструмента — блокирует запуск станка.
-
Энергетика (малые гидроэлектростанции): В ГЭС с мощностью 1 МВт ABB CMESS2 измеряет 4 аналоговых параметра: 2 канала — уровень воды в резервуаре (4–20 мА, 0–10 м), 2 канала — напряжение в сети (0–10 ВDC, 0–400 В). 4 цифровых канала управляют: 2 выхода — запуск/остановка турбины и открытие/закрытие клапана подачи воды, 2 входа — сигналы о сбое турбины и наличии питания. При уровне воды <2 м **ABB CMESS2** сигнализирует контроллеру, который останавливает турбины; при напряжении >380 В — снижает нагрузку.
-
Пищевая промышленность (линия розлива сока): На линии розлива сока ABB CMESS2 обрабатывает 4 аналоговых сигнала: 2 канала — уровень сока в резервуаре (4–20 мА, 0–2 м), 2 канала — температура сока (0–10 ВDC, 5–25 °C). 4 цифровых канала управляют: 2 выхода — запуск насоса и включение этикетировочного автомата, 2 входа — сигналы о наличии бутылок на конвейере и заполнении бутылки. При температуре >20 °C ABB CMESS2 снижает скорость насоса; при отсутствии бутылок — останавливает розлив, предотвращая потерю продукта.
Сравнение с конкурентами
Ниже представлено сравнение ABB CMESS2 с аналогичным модулем расширения — Siemens S7-1200 SM 1234 (4AI/4AQ/8DI/8DO, но для контроллеров S7-1200):
| Параметр | ABB CMESS2 | Siemens SM 1234 |
|---|---|---|
| Конфигурация каналов | 4AI + 4DI/DO | 4AI + 4AQ + 8DI + 8DO (избыточные каналы для простых задач) |
| Точность аналоговых входов | ±0,1% от полного диапазона | ±0,2% от полного диапазона |
| Локальная логика | Поддержка Ladder Logic (100 инструкций) | Только через контроллер (без локальной логики) |
| Горячее заменение | Да | Нет |
| Совместимость с ПЛК | ABB AC500/AC500-eCo | Только Siemens S7-1200 |
| Стоимость (приблизительная) | Ниже на 25–30% (за счет оптимальной конфигурации) | Более высокая |
Как видно из таблицы, ABB CMESS2 превосходит конкурента по точности аналоговых измерений, наличию локальной логики, возможности горячего заменения и более низкой стоимости (за счет отсутствия избыточных каналов). Для проектов на контроллерах ABB AC500 это делает модуль более привлекательным, особенно когда требуется баланс между функциональностью и бюджетом. Дополнительное сравнение доступно на [ссылке на ABB CMESS2].
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
При выборе ABB CMESS2 учитывайте следующие факторы:
-
Тип требуемых сигналов: Если ваша система нуждается в одновременной обработке аналоговых (ток/напряжение) и цифровых (вход/выход) сигналов, ABB CMESS2 — идеальный выбор. Для систем с только аналоговыми или только цифровыми сигналами выбирайте специализированные модули (например, ABB CMA135 для аналоговых, ABB CM572 для цифровых).
-
Требования к быстродействию: Если нужно обрабатывать аварийные ситуации за <1 мс (например, защита двигателей, паяльные станки), выбирайте ABB CMESS2 с локальной логикой — модули без этой функции будут зависеть от контроллера, что увеличивает задержку.
-
Совместимость с контроллером: ABB CMESS2 оптимизирован для работы с ABB AC500 — максимальная стабильность и простота настройки. Если вы используете контроллеры других брендов, проверяйте совместимость через шину Modbus (могут потребоваться дополнительные настройки протокола).
Меры предосторожности
-
При монтаже ABB CMESS2 в шасси ABB AC500 убедитесь, что шасси подключено к заземлению — это повышает устойчивость модуля к электромагнитным помехам, особенно в условиях близкого расположения к силовым кабелям (например, кабелям электродвигателей).
-
Перед настройкой локальной логики в ABB CMESS2 сохраните резервную копию конфигурации — ошибочное изменение алгоритмов (например, установка неправильного порога температуры) может привести к неправильной работе системы (например, неопределенное отключение паяльника).
-
При замене ABB CMESS2 в режиме Hot Swap не отключайте питание шасси — модуль поддерживает горячее заменение, но отключение питания во время процесса может повредить контроллер или другие модули в цепочке.
