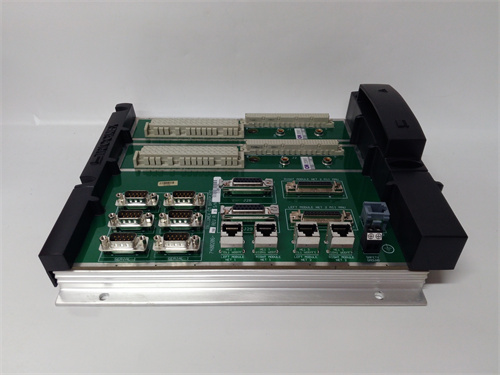

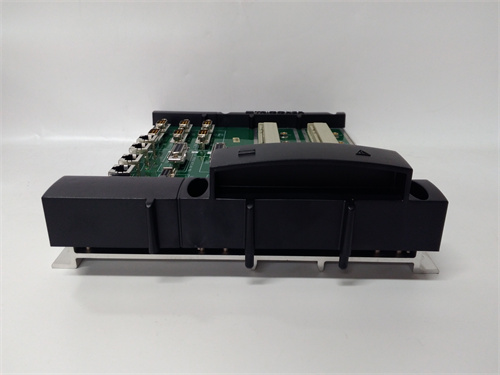

ABB CMOD-01

Описание

Общее описание продукта

Технические параметры ABB CMOD-01

• Тип модуля: Модуль функциональной безопасности для ПЛК ABB AC500.
• Характеристики безопасности:
  • Сертификация: IEC 61508 SIL 2 (для систем с одинарным конфигурацией);
  • Класс надежности (MTBF): ≥1,5 млн часов (по данным ABB);
  • Время реакции: ≤10 мс (от приема сигнала аварии до формирования команды на выход);
  • Логические функции: Поддержка стандартных логических операций (И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ) и пользовательских алгоритмов.
• Интерфейсы ввода/вывода безопасности:
  • Цифровые входы безопасности: 8 каналов, настраиваемые под NO (Normally Open) или NC (Normally Closed) контакты;
    • Напряжение питания входов: 24 В DC ±10%;
    • Максимальный ток на вход: 10 мА;
    • Изолирование между каналами: 50 В АС;
  • Цифровые выходы безопасности: 4 канала, тип relay (релейные контакты);
    • Максимальное напряжение на выходе: 250 В АС / 30 В DC;
    • Максимальный ток на выходе: 5 А (для резистивной нагрузки);
    • Тип контактов: DPDT (Double Pole Double Throw) — для повышенной надежности;
    • Изолирование между выходами: 250 В АС.
• Электрические параметры:
  • Питание: От шины питания ПЛК ABB AC500 (24 В DC ±10%);
  • Потребляемая мощность: ≤2,0 Вт;
  • Защита от электромагнитных помех: Иммунитет к полям EN 61000-6-2, защита от статического разряда ±8 кВ (контактный);
  • Изолирование: 2500 В АС (между входами/выходами и контроллером).
• Конструктивные параметры:
  • Тип монтажа: DIN-рейка (ширина 22,5 мм, глубина 110 мм, высота 90 мм);
  • Степень защиты: IP20 (EN 60529) — для работы в сухих промышленных помещениях;
  • Материал корпуса: Пластик UL94 V-0 (негорючее, устойчивое к химическим растворам);
  • Индикаторы: Светодиоды для сигнализации работы модуля (PWR), статуса входов (CH1–CH8) и выходов (OUT1–OUT4), а также ошибок (ERR).
• Ограничения эксплуатации:
  • Температурный диапазон работы: 0 °C – +60 °C;
  • Температурный диапазон хранения: -25 °C – +70 °C;
  • Относительная влажность: 0–95% (без конденсации);
  • Устойчивость к вибрации: 10–500 Гц (амплитуда 0,15 мм, IEC 60068-2-6).
• Совместимость:
  • Контроллеры ПЛК: ABB AC500-eCo, ABB AC500-S, ABB AC500-XC;
  • Датчики безопасности: Датчики давления (аварийные контакты), температурные датчики (температурные реле), уровнемеры (аварийные выводы), датчики открытия дверей;
  • ПО для конфигурации: ABB Control Builder Plus v2.1+ (с модулем Safety Configurator).

Преимущества и особенности ABB CMOD-01

1. Сертификация IEC 61508 SIL 2: Гарантирует высокий уровень надежности ABB CMOD-01 для критических систем — например, в нефтегазовом трубопроводе модуль контролирует давление и при превышении порога (150 бар) моментально закрывает аварийный клапан, предотвращая разрыв трубопровода. Сертификация подтверждает, что вероятность отказа модуля минимальна (MTBF ≥1,5 млн часов), что соответствует требованиям промышленных стандартов безопасности.
2. Гибкая конфигурация логики безопасности: Через ПО ABB Control Builder Plus пользователи могут настроить любые алгоритмы для ABB CMOD-01 — например, “логика И” для двух датчиков давления (авария только при превышении порога двумя датчиками одновременно) или “логика ИЛИ” для датчиков температуры (авария при превышении порога любым из датчиков). Это позволяет адаптировать модуль к специфике каждого процесса (например, в химических реакторах — более строгая логика, в пищевых линиях — более гибкая).
3. Двойное изолирование и защита от помех: Защита от перепадов напряжения и электромагнитных помех делает ABB CMOD-01 устойчивым в суровых условиях. На нефтегазовом комплексе, рядом с мощными насосами и трансформаторами, модуль не искажает сигналы датчиков аварии и не передает помехи на ПЛК ABB AC500, сохраняя стабильность работы системы безопасности.
4. Быстрая реакция (≤10 мс): Модуль обрабатывает сигнал аварии и отправляет команду на выход за 10 миллисекунд — критично для процессов, где задержка может привести к катастрофе. В химическом реакторе, например, при превышении температуры на 10 °C выше нормы ABB CMOD-01 моментально останавливает подачу реагентов, предотвращая взрыв или выброс токсичных газов.
5. Компактность и экономия пространства: Ширина 22,5 мм для DIN-рейки позволяет монтировать ABB CMOD-01 в плотно заполненные шкафы автоматизации. В небольшом пищевом заводе, например, в одном шкафу можно разместить контроллер ABB AC500-eCo, модуль ABB CMOD-01 (для 8 датчиков аварии) и модуль аналоговых входов — все без лишнего пространства.
6. Самодиагностика без остановки процесса: ABB CMOD-01 проверяет состояние входов/выходов в реальном времени и при выявлении неисправностей (например, разрыв цепи датчика уровня) отправляет сигнал предупреждения в ПЛК, но продолжает работать по основному алгоритму безопасности. Это позволяет инженерам устранить проблему в удобное время, не останавливая производственный процесс.

Примеры применения ABB CMOD-01 в отраслях

• Нефтегазовая промышленность (нефтеперерабатывающий завод — резервуар для хранения нефти): На НПЗ ABB CMOD-01 контролирует безопасность резервуара для нефти. Модуль подключает 6 цифровых входов безопасности: 2 датчика превышения уровня нефти (NC контакты), 2 датчика температуры (NO контакты) и 2 датчика газового утечки (NO контакты). Выходы ABB CMOD-01 подключены к аварийному клапану заправки и системе пожаротушения. При превышении уровня нефти (сигнал от обоих датчиков) или обнаружении газового утечки (сигнал от любого датчика) ABB CMOD-01 через 8 мс закрывает аварийный клапан и активирует пожаротушение. Данные о состоянии модуля передаются в ПЛК ABB AC500-XC через внутреннюю шину, а при неисправности одного датчика уровня ABB CMOD-01 отправляет предупреждение, но продолжает работать с другим датчиком.
• Химическая промышленность (реакторный комплекс — реактор для синтеза химикатов): В химическом заводе ABB CMOD-01 обеспечивает безопасность реактора. Модуль подключает 8 входов: 3 датчика превышения давления (NC контакты), 3 датчика температуры (NO контакты) и 2 датчика открытия защитного кожуха реактора (NC контакты). Выходы ABB CMOD-01 управляют аварийным клапаном сброса давления и насосом подачи охлаждающей воды. Логика безопасности, настроенная через ABB Control Builder Plus, предусматривает: при превышении давления (сигнал от 2 из 3 датчиков) или температуры (сигнал от любого датчика) ABB CMOD-01 открывает клапан сброса и запускает насос охлаждения. При открытии кожуха реактора (сигнал от любого датчика) модуль останавливает подачу реагентов, защищая персонал от контакта с агрессивными веществами.
• Энергетика (теплоэлектростанция — котельная): На ТЭС ABB CMOD-01 контролирует безопасность котла. Модуль подключает 7 входов: 2 датчика уровня воды в котле (NC), 2 датчика давления пара (NO), 2 датчика температуры топлива (NO) и 1 датчик открытия двери котла (NC). Выходы ABB CMOD-01 подключены к тормозному клапану топлива и системе аварийного оповещения. При падении уровня воды (сигнал от обоих датчиков) или превышении давления пара (сигнал от любого датчика) ABB CMOD-01 закрывает клапан топлива и активирует оповещение. Двойное изолирование модуля защищает от помех от трансформаторов, а быстрая реакция (≤10 мс) предотвращает перегрев котла.
• Пищевая промышленность (завод по производству молока — линии пастеризации): В молочном заводе ABB CMOD-01 обеспечивает безопасность пастеризатора. Модуль подключает 5 входов: 2 датчика превышения температуры (NO), 2 датчика уровня молока (NC) и 1 датчик аварии привода конвейера (NO). Выходы ABB CMOD-01 управляют остановкой конвейера и клапаном сброса горячего молока. При превышении температуры (сигнал от любого датчика) или падении уровня (сигнал от обоих датчиков) ABB CMOD-01 останавливает конвейер и открывает клапан сброса. Самодиагностика модуля выявляет неисправность датчика температуры и сигнализирует оператору, но продолжает работать с другим датчиком, не останавливая линию.

Сравнение ABB CMOD-01 с конкурентами
