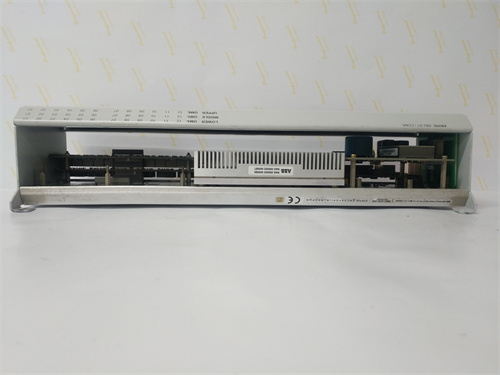

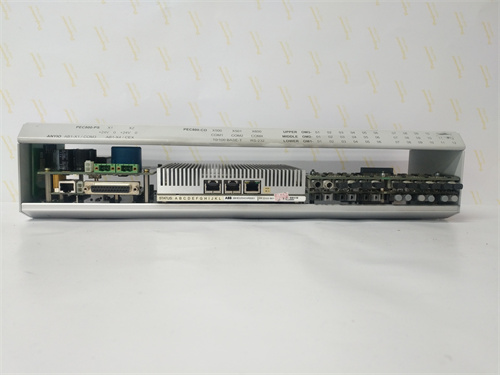

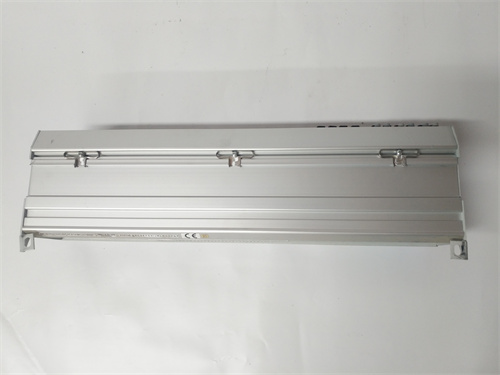

ABB CP405

Описание

Общее описание продукта

Технические параметры ABB CP405

• Тип устройства: Модульный промышленный контроллер (PLC/DCS компонент)
• Центральный процессор (CPU):
  • Тип: 64-битный многоядерный ARM Cortex-A72 (4 ядра)
  • Частота работы: 1.8 ГГц
  • Скорость выполнения команд: 0.02 мкс/базовая логическая команда; 0.1 мкс/регулирующая команда (PID)
  • Объем памяти:
    • Программная память: 64 ГБ eMMC (расширяема до 256 ГБ)
    • Оперативная память: 8 ГБ DDR4 (расширяема до 16 ГБ)
  • Максимальное количество точек I/O: 4096 (цифровые + аналоговые + специализированные)
• Цифровые I/O (через модули расширения):
  • Тип входов (DI): DC 24 В, PNP/NPN настраиваемый; AC 110/230 В (опционально); до 2048 каналов
  • Тип выходов (DO): Релейные (5 А/канал), транзисторные (2 А/канал); до 2048 каналов
  • Время ответа: ≤10 мкс (для критических каналов); ≤100 мкс (для обычных каналов)
• Аналоговые I/O (через модули расширения):
  • Тип входов (AI): 4–20 мА, 0–10 В DC, RTD (Pt100/Pt1000), термопары (K/J/T); до 1024 каналов
  • Тип выходов (AO): 4–20 мА, 0–10 В DC; до 1024 каналов
  • Точность измерения: ±0.02% от диапазона (AI); ±0.05% от диапазона (AO)
• Коммуникационные интерфейсы:
  • Стандартные: 4 порта Gigabit Ethernet (PROFINET IRT, EtherCAT, Modbus TCP, OPC UA), 2 порта RS485 (Modbus RTU), 1 порт CANopen
  • Опциональные: 10 Gigabit Ethernet, 5G-Module (ABB Ability™ Cloud), PROFIBUS DP
  • Протоколы синхронизации: EtherCAT Distributed Clocks (задержка ≤1 µs), PROFINET IRT (задержка ≤1 µs)
• Конструктивные параметры:
  • Монтаж: DIN-рейка (35 мм) или панельный монтаж (IP54 при использовании защитного корпуса)
  • Размеры CPU-модуля: 75 мм (ширина) × 300 мм (глубина) × 200 мм (высота)
  • Степень защиты (базовая): IP20 (EN 60529); IP54 (опционально, с защитным корпусом)
  • Материал корпуса: Алюминиево-углеродистый сплав (пассивное охлаждение) + пластик UL94 V-0
  • Индикаторы: RGB- светодиоды (POWER, RUN, ERROR, REDUNDANCY, COMM), LCD-дисплей (128×64 пикселя)
• Ограничения эксплуатации:
  • Температура работы: -20 °C – +65 °C
  • Температура хранения: -40 °C – +85 °C
  • Влажность: 5–95% (без конденсации)
  • Устойчивость к вибрации: 10–500 Гц (амплитуда 0.2 мм, IEC 60068-2-6)
  • Устойчивость к шоку: 50 Г (pulse duration 11 ms, IEC 60068-2-27)
• Совместимость:
  • Модули расширения: ABB AI835 (8-канальный AI, высокая точность), ABB DO835 (8-канальный DO), ABB EC800 (EtherCAT модуль)
  • ПО: ABB Automation Builder v1.10+, ABB Ability™ Connect (облачное ПО)
  • Устройства: ABB IRB-series (роботы), ABB ACS880 (приводы), Siemens S7-1500 (через PROFINET), Rockwell Allen-Bradley ControlLogix (через Modbus)

Преимущества и особенности ABB CP405

1. Многоядерный CPU (1.8 ГГц, 4 ядра) — высокая производительность для крупных систем:
   Процессор ABB CP405 обеспечивает обработку тысяч сигналов одновременно, что критично для комплексных линий. В логистическом центре с автоматизированной системой сортировки (50 конвейеров, 200 датчиков) контроллер обрабатывает данные о позиции товаров, управляет приводами конвейеров и синхронизирует работу пusherов — 4 ядра позволяют параллельно выполнять логику сортировки, мониторинг и связь с облаком, не снижая скорости (2 000 товаров/час). Конкурентный контроллер Siemens S7-1500 CPU 1518F-4 имеет 2 ядра (1.2 ГГц) — при такой же нагрузке скорость сортировки снижается до 1 500 товаров/час, и 10% товаров попадают в неверные отсеки.
2. Редундантность CPU и коммуникаций — отказоустойчивость:
   ABB CP405 поддерживает редундантные CPU и пути коммуникации, что предотвращает остановки. В электростанции на угле контроллер управляет системой подачи угля в котел — при отключении основного CPU резервный активируется за ≤100 мс, и подача угля не прерывается. Конкурентный контроллер ABB AC800M имеет только редундантные коммуникации — при отказе CPU система останавливается (5 минут), что приводит к снижению мощности электростанции (потери ~25 000 евро).
3. Встроенная интеграция с ABB Ability™ Cloud — дистанционное мониторинга и оптимизация:
   ABB CP405 легко подключается к облаку, позволяя управлять системой из любой точки. В металлургическом комбинате инженеры через ABB Ability™ Cloud отслеживают температуру и давление в сталеплавильном агрегате, анализируют исторические данные и корректируют параметры (например, увеличивают подачу кислорода на 5%) — это повышает выход стали на 3% и снижает расход энергии. Конкурентный контроллер Schneider Modicon M580 требует дополнительного модуля облачной связи (~1 500 евро) и настройки через第三方 -ПО, что усложняет интеграцию и увеличивает затраты.
4. Высокая точность аналоговых входов (±0.02%) — точные измерения для критических процессов:
   Аналоговые модули ABB CP405 обеспечивают высокую точность, что важно для химической и фармацевтической промышленности. В фармацевтическом заводе контроллер измеряет концентрацию активного вещества в лекарстве через модуль ABB AI835 — точность ±0.02% гарантирует, что концентрация не отклоняется от нормы (99.5–100.5%), и лекарство соответствует стандартам. Конкурентный контроллер Rockwell Allen-Bradley CompactLogix 5380 имеет точность ±0.1% — отклонения концентрации достигают 1.5%, что делает лекарство непригодным (брак ~8%).

Примеры применения ABB CP405 в отраслях

• Автомобилестроение (завод — линия сборки кузовов):
  В автомобилестроительном заводе ABB CP405 управляет линией сборки кузовов из алюминия. Контроллер обрабатывает сигналы от 50 датчиков лазерного позиционирования (точность ±0.1 мм) и 15 датчиков температуры сварки, синхронизирует 20 роботов ABB IRB 6700 через PROFINET IRT (задержка ≤1 µs) и передает данные о качестве сварных швов в ABB Ability™ Cloud. Многоядерный CPU позволяет параллельно выполнять регулирование температуры сварки и логику движения роботов — за день линия собирает 80 кузовов, брак не превышает 0.5%. При отключении одного робота ABB CP405 автоматически перераспределяет задачи между остальными, сохраняя производительность.
• Металлургия (комбинат — сталеплавильный агрегат):
  В металлургическом комбинате ABB CP405 управляет сталеплавильным агрегатом ( capacity 100 тонн/партия). Контроллер измеряет температуру металла (через термопару, точность ±1 °C), концентрацию углерода (аналоговый сенсор) и управляет клапанами подачи кислорода и флюса. Редундантный CPU гарантирует, что при отключении основного процессора работа не останавливается, а через ABB Ability™ Cloud инженеры отслеживают параметры плавки и корректируют режимы — это повышает выход качественной стали на 4% и снижает расход электроэнергии на 5%.
• Энергетика (электростанция — газовая турбина):
  В газовой электростанции ABB CP405 управляет газовой турбиной мощностью 100 МВт. Контроллер обрабатывает сигналы от 30 аналоговых датчиков (давление газа, температура выхлопных газов, скорость ротора) и управляет системой топливоподачи. Высокая точность AI-модулей (±0.02%) позволяет точно регулировать подачу газа, что оптимизирует КПД турбины (до 38%). Логирование данных в облаке позволяет анализировать износ компонентов — например, при увеличении температуры выхлопных газов на 10 °C инженеры планируют замену турбинных лопастей, предотвращая полный отказ турбины (потери ~100 000 евро/день).

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

• Рекомендации по выбору:
  1. Выбирайте ABB CP405 для крупных систем с >1000 точек I/O (автомобилестроение, металлургия, крупные логистические центры) — масштабируемость и производительность удовлетворяют требованиям даже самых сложных линий.
  2. При необходимости отказоустойчивости (энергетика, нефтегазовая промышленность) — редундантность CPU и коммуникаций в ABB CP405 предотвращает остановки и снижает потери.
  3. Для цифровой трансформации — встроенная интеграция с ABB Ability™ Cloud делает ABB CP405 идеальным выбором для предприятий, планирующих внедрение IoT и дистанционного мониторинга.
