Описание
Описание продукта

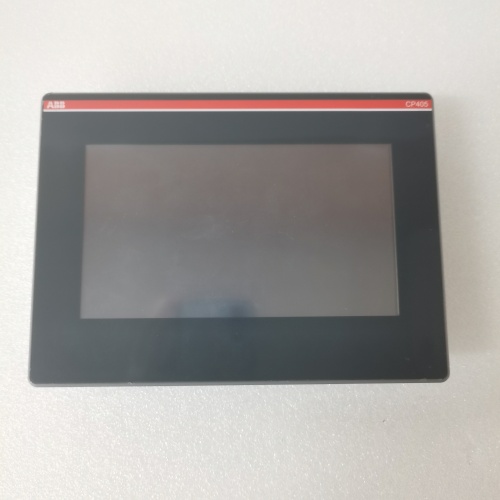

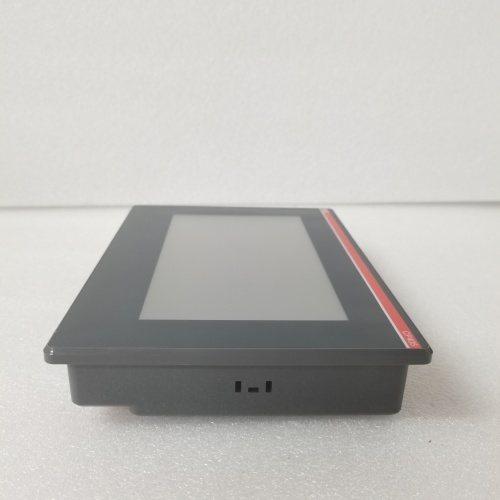

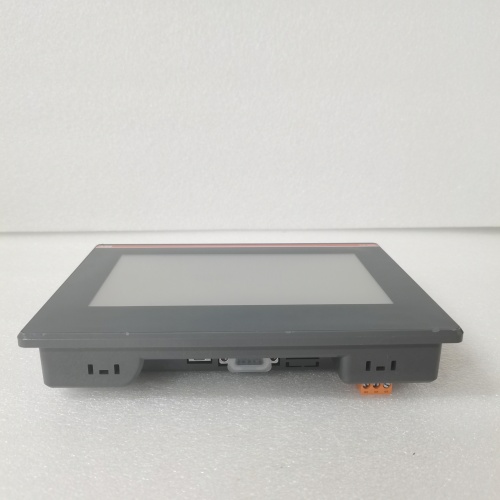

Панель оператора ABB CP405 представляет собой компактный и надежный сенсорный HMI (Human-Machine Interface), разработанный для визуализации и управления в промышленных системах автоматизации. Этот HMI-дисплей с диагональю 4,3 дюйма идеально подходит для применения в ограниченном пространстве, предоставляя четкий и интуитивно понятный интерфейс для мониторинга параметров технологического процесса и ручного управления. Панель CP405 отлично интегрируется с контроллерами семейства AC 500, а также с другими устройствами ABB и сторонних производителей благодаря поддержке открытых протоколов связи. Прочный корпус и качественный дисплей делают ABB CP405 готовым к работе в сложных промышленных условиях. Благодаря своему сочетанию функциональности, надежности и компактности, CP405 является популярным выбором для модернизации существующих систем или создания новых компактных станций оператора.
Технические параметры
- Тип дисплея: TFT цветной сенсорный, резистивный
- Диагональ дисплея: 4,3 дюйма
- Разрешение: 480 x 272 пикселей
- Подсветка: Светодиодная, с регулировкой яркости
- Процессор: 400 МГц RISC
- Память: 128 МБ Flash, 64 МБ RAM
- Интерфейсы связи:
- 1 x Ethernet 10/100 Mbit (TCP/IP)
- 1 x COM1 (RS-232/RS-485)
- 1 x COM2 (RS-485)
- Поддерживаемые протоколы: Modbus RTU/ASCII/TCP, ABB AC 500 PMU, CANopen (мастер)
- Клавиши: 4 программируемые функциональные клавиши
- Напряжение питания: 24 В DC (диапазон 19.2 – 28.8 В)
- Степень защиты: IP65 (лицевая панель), IP20 (корпус)
- Рабочая температура: 0°C до +50°C
Преимущества и особенности
- Компактность и прочность: Небольшие размеры и фронтальная защита IP65 позволяют устанавливать панель CP405 непосредственно на оборудование или дверцу шкафа управления.
- Гибкая коммуникация: Поддержка ключевых промышленных протоколов обеспечивает легкую интеграцию с широким спектром ПЛК, включая серию AC 500 от ABB.
- Мощная среда разработки: Проектирование интерфейсов осуществляется в современной среде Automation Builder (Panel Builder 500), которая поддерживает библиотеки символов, анимацию и многоязычность.
- Надежность в промышленной среде: Устойчивость к вибрациям, широкий температурный диапазон и надежные компоненты гарантируют долгий срок службы.
- Экономическая эффективность: Панель ABB CP405 предлагает оптимальное соотношение функциональности и цены для базовых и средних задач визуализации.
Примеры применения в различных отраслях
- Машиностроение: Управление и мониторинг станков с ЧПУ, сварочных аппаратов или испытательных стендов.
- Водоподготовка: Локальная визуализация параметров (давление, расход, уровень) на компактных насосных станциях или станциях дозирования реагентов.
- Логистика и конвейерные системы: Отображение состояния сортировочных линий, конвейеров и управление ими с отдельных постов.
- Энергетика: Локальный интерфейс для управления системами вентиляции, отопления (HVAC) или небольшими энергетическими установками.
Сравнение с аналогами
По сравнению с базовыми HMI-панелями других производителей (таких как Siemens Basic Panels или Schneider Electric Magelis HMIGTO), ABB CP405 выделяется лучшей фронтальной защитой (IP65), что позволяет использовать его в более жестких условиях без дополнительного кожуха. Его сильная сторона — глубокая и оптимизированная интеграция с линейкой ПЛК AC 500 в рамках единой программной платформы Automation Builder. В отличие от некоторых аналогов, CP405 изначально имеет встроенную поддержку протокола ABB для серии AC 500, что ускоряет интеграцию.
Рекомендации по выбору и важные замечания
- Определение задач: Панель CP405 оптимальна для задач средней сложности с ограниченным количеством экранов и переменных. Для более сложной визуализации рассмотрите модели с большей диагональю.
- Совместимость ПО: Для создания проектов необходима среда Automation Builder с опцией Panel Builder 500. Убедитесь в доступности и совместимости версии ПО.
- Протокол связи: Заранее определите протокол обмена данными с ПЛК. ABB CP405 эффективнее всего работает с контроллерами AC 500, но также поддерживает Modbus.
- Условия установки: Несмотря на IP65 спереди, корпус имеет степень защиты IP20. При установке в зонах с возможностью попадания воды или пыли на тыльную сторону необходим дополнительный защитный короб.
- Резервное копирование: Всегда сохраняйте резервную копию проекта, загруженного в панель CP405, для быстрого восстановления в случае замены устройства.
