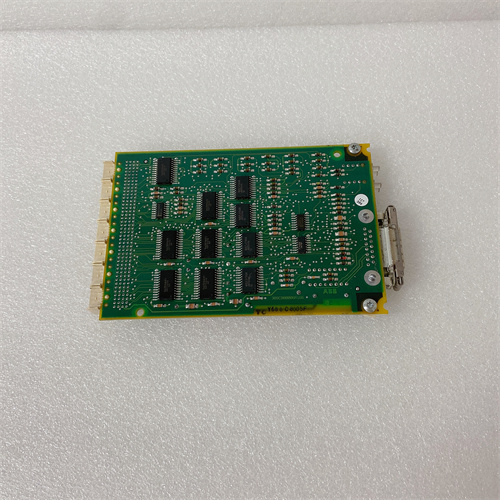

ABB CS2000-9944

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики цифровых входов:
  • Количество каналов — 16 независимых каналов (поддержка параллельного считывания сигналов от 16 сенсоров: кнопок, предохранителей, фотоэлементов);
  • Тип входного сигнала — сухой контакт (NO/NC) или напряжностный (24 В DC);
  • Диапазон питания входов — 24 В DC ±15% (стандарт для индустриального оборудования, совместим с блоками питания ABB CP-E 24/4.2);
  • Время отклика входов — ≤1 ms (для быстрого реагирования на сигналы, например, от предохранительных устройств в опасных зонах);
  • Защита входов — от короткого замыкания (до 1 А в течение 10 с) и переvoliтажа (до 60 В DC);
  • Изолировка — канал-земля (500 В RMS, предотвращает попадание электромагнитных помех).
• Характеристики цифровых выходов:
  • Количество каналов — 16 независимых каналов (управление 16 исполнительными механизмами: реле, контакторы, лампы);
  • Тип выхода — транзисторный (NPN), открывающий коллектор;
  • Максимальный ток на канал — 0.5 А (при 24 В DC), суммарный максимальный ток на все выходы — 4 А;
  • Время отклика выходов — ≤0.1 ms (для быстрой коммутации нагрузок, например, клапанов в гидросистемах);
  • Защита выходов — от короткого замыкания (электронное ограничение тока) и обратного тока (встроенные диоды).
• Характеристики коммуникации и питания:
  • Интерфейс с PLC — поддерживает промышленные шины ABB (PROFIBUS DP, DeviceNet) и протоколы Ethernet (Modbus TCP, PROFINET) через дополнительный модуль ABB CM572-ETH;
  • Потребление энергии (сам модуль) — 24 В DC, 0.3 А (без нагрузки на выходы);
  • Тип питания — внешнее (от блока питания 24 В DC, разъем Phoenix Contact);
  • Коммуникационная скорость — до 12 Mbit/s (PROFIBUS DP), до 100 Mbit/s (Ethernet).
• Операционные условия и конструкция:
  • Температурный диапазон работы — -25 °C до +70 °C (устойчив к экстремальным температурам в полевых условиях и цехах);
  • Влажность — до 95% (без конденсата);
  • Вибрации — 10–500 Гц: 5 g по трем осям (соответствует стандарту IEC 60068-2-6);
  • Конструкция — монтаж на DIN-рейку (ширина 1 модуля, размеры 35 мм × 100 мм × 120 мм), защита корпуса — IP20 (защита от пыли);
  • Сертификации — CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2 (соответствует стандартам для опасных зон и промышленной безопасности).

Преимущества и особенности

• Большое количество каналов для комплексных систем: 16 входов + 16 выходов в ABB CS2000-9944 позволяют интегрировать большое количество устройств в одну систему — например, в автоматизированном конвейере можно подключить 10 фотоэлементов (для контроля наличия товара) и 6 предохранителей (для безопасности) к входам, а 12 приводов конвейера и 4 световых сигнализатора к выходам. Это устраняет необходимость покупки нескольких модулей, сокращая стоимость и занимаемое место на DIN-рейке.
• Быстрая реакция и надежная защита: Время отклика ≤1 ms (входы) и ≤0.1 ms (выходы) делает ABB CS2000-9944 подходящим для систем с критическими требованиями к скорости — например, в металлургических цехах, где модуль должен быстро отключить плавильную печь при превышении температуры. Защита от короткого замыкания и переvoliтажа предотвращает повреждение модуля и подключенного оборудования, увеличивая срок службы системы.
• Идеальная интеграция с оборудованием ABB: ABB CS2000-9944 полностью синхронизируется с контроллерами ABB AC500/AC800 и ПО ABB Control Builder M — через него можно быстро настроить тип входов/выходов, отобразить состояние каналов в реальном времени и диагностировать ошибки (например, разрыв кабеля к сенсору). При подключении модуля коммуникации ABB CM572-ETH поддерживается работа по Ethernet, что упрощает интеграцию в IoT-системы. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт ABB CS2000-9944].
• Устойчивость в экстремальных условиях: Температурный диапазон -25 °C/+70 °C и сертификация ATEX Zone 2 делают ABB CS2000-9944 универсальным для использования в суровых средах — например, в северных регионах (мониторинг трубопроводов в морозных условиях) или химических цехах (управление оборудованием в опасных зонах с возможностью выбросов газов). Изолировка 500 В RMS защищает модуль от электромагнитных помех от мощных устройств.
• Легкость монтажа и обслуживания: Накладной монтаж на DIN-рейку takes не более 5 минут, а четкая маркировка каналов (входы — синий цвет, выходы — красный) упрощает подключение кабелей. Встроенные диагностические функции (индикация ошибок на корпусе через светодиоды) позволяют быстро выявлять проблемы (например, короткое замыкание на выходе) и устранять их без использования дополнительного оборудования.

Примеры применения в отраслях

• Металлургия (управление плавильной печью): В металлургическом заводе ABB CS2000-9944 подключен к контроллеру ABB AC800 и управляет плавильной печью. К 16 входам модуля подключены: 8 датчиков температуры (через преобразователи сигнала в 24 В DC), 4 предохранительные кнопки, 2 датчика уровня расплавленного металла, 2 фотоэлемента (контроль закрытия двери печи). К 16 выходам — 6 приводов нагревателей, 4 клапана подачи сыпучих материалов, 3 световых сигнализатора (авария, готовность, обслуживание), 2 вентилятора охлаждения. При превышении температуры на 10 °C датчик отправляет сигнал в ABB CS2000-9944, который через PLC отключает нагреватели и активирует аварийный сигнал. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CS2000-9944].
• Логистика (автоматизированный конвейер для посылок): В логистическом центре ABB CS2000-9944 интегрирован в систему управления конвейером (PLC ABB AC500). Входы модуля подключены к 12 фотоэлементам (контроль наличия посылок на разных участках конвейера) и 4 датчиками веса (сигнал “перегрузка” — 24 В DC). Выходы управляют 10 приводами конвейера (разные скорости для разных участков), 3 поворотными механизмами (сортировка посылок по регионам) и 3 световыми индикаторами. При отсутствии посылок на участке фотоэлемент отправляет сигнал в ABB CS2000-9944, PLC снижает скорость привода, экономя энергию.
• Энергетика (контроль распределительных устройств на подстанции): На распределительной подстанции ABB CS2000-9944 подключен к контроллеру ABB AC800 и управляет 12 выключателями распределения электроэнергии. Входы модуля считывают сигналы от 10 датчиков тока (сигнал “перегрузка” — 24 В DC) и 6 датчиков состояния выключателей (закрыт/открыт). Выходы управляют 12 катушками выключателей и 4 аварийными сигнализаторами. При перегрузке тока датчик отправляет сигнал в ABB CS2000-9944, PLC автоматически отключает соответствующий выключатель и отправляет уведомление в центральную SCADA через модуль ABB CM572-ETH.
• Пищевая промышленность (управление линией упаковки для сыров): В сыровом заводе ABB CS2000-9944 управляет линией упаковки — входы подключены к 8 датчиков положения упаковок (фотоэлементы) и 4 датчиков уровня сыра в резервуарах (сигнал “недостаток продукта”). Выходы управляют 6 приводами конвейера, 4 механизмами запечатывания упаковок, 2 дозаторами сыра и 2 световыми сигнализаторами. При недостатке сыра в резервуаре ABB CS2000-9944 передает сигнал в PLC, который останавливает дозаторы и активирует предупреждающий сигнал, предотвращая выпуск пустых упаковок.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если проект требует обработки большого количества дискретных сигналов (входы + выходы) — ABB CS2000-9944 — оптимальный выбор, так как 16/16 каналов заменяют два отдельных модуля (входов и выходов), экономя место на DIN-рейке и деньги.
  2. При работе в экстремальных условиях (температура <0 °C или >60 °C, опасные зоны) — сертификации ATEX Zone 2 и температурный диапазон -25 °C/+70 °C делают ABB CS2000-9944 надежнее, чем модули Siemens/Rockwell с более узким диапазоном.
  3. Для интеграции с контроллерами ABB AC500/AC800 — ABB CS2000-9944 обеспечивает максимальную совместимость и быструю передачу данных через собственные шины ABB, без необходимости дополнительных адаптеров. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CS2000-9944].
