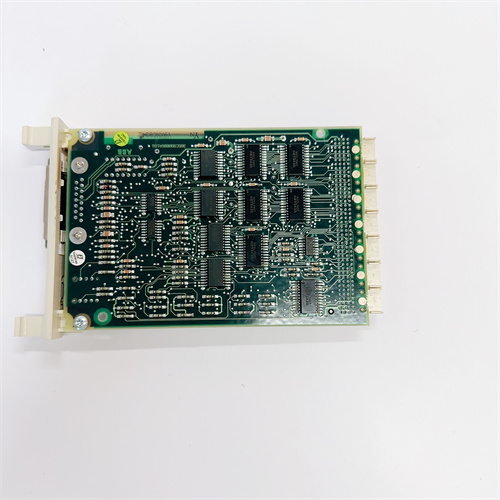

ABB CS513 3BSE000435R1

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики функциональной безопасности:
  • Уровень безопасности SIL — соответствует SIL 2 (по IEC 61508) для одиночной конфигурации и SIL 3 для резервированной конфигурации;
  • Архитектура — двойная резервированная (2 из 2D, 1oo2D) — два независимых процессора с синхронизацией данных, автоматическое переключение на резервный при сбое основного;
  • Время безотказной работы (MTBF) — 1 200 000 часов (для основного процессора, по данным ABB);
  • Время восстановления (MTTR) — ≤10 минут (при замене модуля, благодаря горячей замене компонентов);
  • Сертификации — IEC 61508 (SIL 2/3), IEC 61511 (для процессов), ISO 13849-1 (PL d/e), что подтверждает соответствие международным стандартам безопасности.
• Характеристики процессора и памяти:
  • Процессор — 32-битный RISC-процессор с тактовой частотой 400 МГц;
  • Оперативная память (RAM) — 512 МБ (для запуска программ и хранения данных в реальном времени);
  • Постоянная память (Flash) — 1 ГБ (для хранения программ безопасности, конфигураций и логов событий);
  • Поддержка карт памяти — слот для microSD-карты (до 32 ГБ) для архивирования логов и резервного копирования конфигураций.
• Характеристики коммуникации и интерфейсы:
  • Встроенные интерфейсы — 2 порта Ethernet (10/100/1000 Мбит/с, поддержка PROFINET IRT, Modbus TCP, Ethernet/IP); 1 порт RS-485 (поддержка Modbus RTU);
  • Поддерживаемые протоколы безопасности — PROFIsafe, CIP Safety (для связи с модулями I/O безопасности других брендов, при необходимости);
  • Максимальное количество подключенных модулей I/O — 64 модуля (через шину Profinet IRT, максимальная задержка передачи данных ≤1 мс);
  • Синхронизация времени — поддержка NTP-сервера для синхронизации с другими устройствами системы.
• Операционные условия и конструкция:
  • Температурный диапазон работы — -20 °C до +60 °C (устойчив к переменным температурам в цехах и полевых условиях);
  • Влажность — до 95% (без конденсата);
  • Вибрации — 10–500 Гц: 2 g по трем осям (IEC 60068-2-6);
  • Конструкция — монтаж в шасси ABB AC800M (ширина 2 модуля, размеры 70 мм × 180 мм × 220 мм), защита корпуса — IP20;
  • Питание — 24 В DC ±10% (двойное питание для повышения отказоустойчивости, потребление 2 А при полной нагрузке).

Преимущества и особенности

• Высокий уровень безопасности SIL 2/3: Контроллер ABB CS513 3BSE000435R1 соответствует SIL 3 в резервированной конфигурации, что делает его подходящим для систем, где допуск ошибок невозможен — например, в нефтегазовых трубопроводах, где нештатное закрытие клапана может привести к разрыву и выбросу опасных веществ. Двойная резервированная архитектура гарантирует, что при сбое основного процессора система продолжает работать без перерыва.
• Идеальная интеграция с модулями ABB безопасности: ABB CS513 3BSE000435R1 полностью синхронизируется с модулями I/O безопасности ABB — например, при подключении ABB DI810 3BSE008511R1 (цифровые входы безопасности) контроллер автоматически распознает устройство, и данные передаются через протокол PROFIsafe с минимальной задержкой. Это устраняет проблемы совместимости и упрощает настройку системы безопасности. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт ABB CS513 3BSE000435R1].
• Широкая поддержка протоколов и гибкость: Встроенные порты Ethernet с поддержкой PROFINET IRT, Modbus TCP и Ethernet/IP позволяют интегрировать ABB CS513 3BSE000435R1 в существующие автоматизированные системы — например, с контроллерами ABB AC800M (для управления основными процессами) или SCADA-системами ABB System 800xA (для мониторинга в реальном времени). Поддержка PROFIsafe и CIP Safety также открывает возможность использования модулей I/O других брендов, если это требуется по проекту.
• Встроенная диагностика и легкость обслуживания: Контроллер ABB CS513 3BSE000435R1 сохраняет логи всех событий (сбои, аварийные остановки, изменения конфигурации) в Flash-памяти и на microSD-карте, что позволяет быстро анализировать причины сбоев. Горячая замена компонентов (например, модулей питания) сокращает время простоя системы до 10 минут, а программное обеспечение ABB Safety Builder упрощает создание и тестирование программ безопасности (поддержка графического программирования по стандарту IEC 61131-3).
• Отказоустойчивость и долговечность: Высокий MTBF (1.2 млн часов) и двойное питание гарантируют стабильную работу ABB CS513 3BSE000435R1 в течение многих лет, даже в тяжелых индустриальных условиях. Защита от вибраций и широкий температурный диапазон (-20 °C/+60 °C) позволяют использовать контроллер в полевых объектах (например, на нефтегазовых платформах) без дополнительной защиты.

Примеры применения в отраслях

• Нефтегазовая промышленность (управление клапанами аварийного закрытия трубопроводов): На нефтегазовом объекте ABB CS513 3BSE000435R1 установлен в резервированной конфигурации (SIL 3) и управляет 12 клапанами аварийного закрытия. К контроллеру подключены 4 модуля ABB DI810 3BSE008511R1 (считывание сигналов от 32 датчиков утечек и давления) и 3 модуля ABB DO810 3BSE008512R1 (управление клапанами). При обнаружении утечки датчик отправляет сигнал в ABB CS513 3BSE000435R1, который через 0.5 секунды закрывает соответствующий клапан и отправляет уведомление в SCADA ABB System 800xA. Двойная архитектура гарантирует, что даже при сбое одного процессора система не остановится. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CS513 3BSE000435R1].
• Химическая промышленность (контроль давления и температуры в реакторах): В химическом заводе ABB CS513 3BSE000435R1 контролирует процесс синтеза опасных химикатов. К нему подключены 2 модуля аналоговых входов безопасности (считывание сигналов от 16 датчиков давления и температуры) и 2 модуля выходов (управление нагревателями и клапанами подачи реагентов). При превышении давления на 10% от нормы контроллер автоматически останавливает подачу реагентов и включает аварийную вентиляцию. Логи событий сохраняются на microSD-карте, что позволяет потом провести анализ причины превышения параметров.
• Энергетика (защита котлов ТЭЦ от перегрева и гидроударов): В теплоэлектростанции ABB CS513 3BSE000435R1 защищает котел от двух критических опасностей: перегрев и гидроудар. К контроллеру подключены 8 датчиков температуры пара (термопары типа K) и 4 датчика уровня воды в котле. При падении уровня воды ниже критического ABB CS513 3BSE000435R1 отключает подачу топлива и открывает клапаны подачи воды, предотвращая перегрев труб котла. Синхронизация с основным контроллером ABB AC800M позволяет координировать работу системы безопасности с основным процессом управления котлом.
• Автомобилестроение (контроль роботов-манипуляторов в опасных зонах): В автомобильном заводе ABB CS513 3BSE000435R1 управляет безопасностью 6 роботов-манипуляторов, работающих в зонах с доступом персонала. К контроллеру подключены 10 световых барьеров (сигналы о проникновении в опасную зону) и 4 кнопки аварийного остановки. При проникновении человека в зону ABB CS513 3BSE000435R1 останавливает роботов за 0.3 секунды и блокирует их работу до удаления опасности. Поддержка PROFIsafe обеспечивает быструю связь с контроллерами роботов ABB IRC5.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если проект требует уровня безопасности SIL 3 (например, нефтегазовые объекты, химические реакторы) — ABB CS513 3BSE000435R1 в резервированной конфигурации — оптимальный выбор, так как его архитектура 1oo2D и высокий MTBF гарантируют максимальную надежность.
  2. При использовании модулей I/O безопасности ABB (DI810, DO810) — ABB CS513 3BSE000435R1 обеспечивает автоматическую распознавание и быструю связь через PROFIsafe, избежая сложной ручной конфигурации.
  3. Для объектов с переменными температурами (-20 °C/+60 °C) или полевых условий — ABB CS513 3BSE000435R1 превосходит конкурентов по устойчивости к окружающим факторам, не требуя дополнительной Теплообменной защиты. Детали по выбору доступны по ссылке: [ссылка на продукт ABB CS513 3BSE000435R1].

CS513
