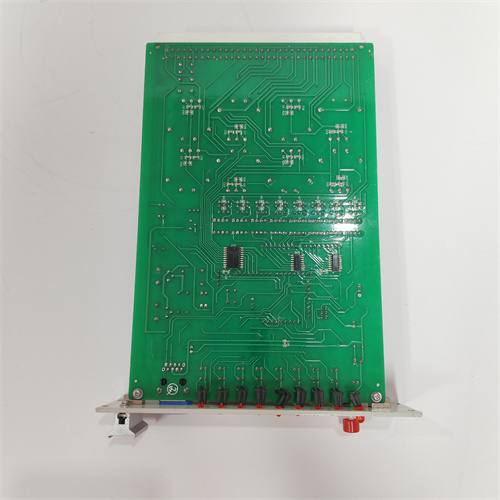

ABB CS513K01 3BSE004772R1

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики функциональной безопасности:
  • Уровень безопасности SIL — соответствует SIL 2 (по IEC 61508 и IEC 61511) для одиночной конфигурации;
  • Архитектура — одноканальная с мониторингом ошибок (1oo1D), встроенные механизмы самодиагностики (проверка процессора, памяти и коммуникации);
  • Время безотказной работы (MTBF) — 950 000 часов (по данным ABB, для основного функционального блока);
  • Время восстановления (MTTR) — ≤15 минут (при замене контроллера, благодаря стандартному монтажу);
  • Сертификации — IEC 61508 (SIL 2), ISO 13849-1 (PL d), CE, UL 508, подтверждающие соответствие международным стандартам безопасности.
• Характеристики процессора и памяти:
  • Процессор — 32-битный микропроцессор с тактовой частотой 300 МГц;
  • Оперативная память (RAM) — 256 МБ (для запуска программ и хранения реальных данных);
  • Постоянная память (Flash) — 512 МБ (для хранения программ безопасности, конфигураций и логов);
  • Поддержка внешней памяти — слот для microSD-карты (до 16 ГБ) для резервного копирования конфигураций и архивирования логов.
• Характеристики коммуникации и интерфейсы:
  • Встроенные интерфейсы — 1 порт Ethernet (10/100 Мбит/с, поддержка PROFINET RT, Modbus TCP); 1 порт RS-485 (поддержка Modbus RTU);
  • Протокол безопасности — PROFIsafe (для связи с модулями I/O безопасности ABB и других брендов);
  • Максимальное количество подключенных модулей I/O — 32 модуля (через PROFINET RT, максимальная задержка передачи ≤5 мс);
  • Синхронизация — поддержка NTP для согласования времени с SCADA-системами (например, ABB System 800xA).
• Операционные условия и конструкция:
  • Температурный диапазон работы — -10 °C до +55 °C (устойчив к умеренным колебаниям температуры);
  • Влажность — до 90% (без конденсата);
  • Вибрации — 10–500 Гц: 1.5 g по трем осям (IEC 60068-2-6);
  • Конструкция — монтаж на DIN-рейку (ширина 2 модулей, размеры 70 мм × 120 мм × 180 мм), защита корпуса — IP20;
  • Питание — 24 В DC ±15% (одно питание, потребление 1.2 А при полной нагрузке).

Преимущества и особенности

• Оптимальный баланс безопасности и экономичности: Контроллер ABB CS513K01 3BSE004772R1 соответствует SIL 2, что достатчно для большинства среднеопасных процессов (например, защита конвейеров или пищевых линий), при этом его стоимость ниже, чем у контроллеров SIL 3. Это делает его идеальным выбором для предприятий, которые не требуют максимального уровня безопасности, но нуждаются в надежности.
• Идеальная интеграция с модулями ABB: ABB CS513K01 3BSE004772R1 автоматически распознает модули I/O безопасности ABB (например, ABB DI810 3BSE008511R1) через протокол PROFIsafe — не требуется ручная настройка адресов или параметров. При использовании с ABB Safety Builder программисты могут быстро создавать графические схемы безопасности (например, цепочки аварийного остановки) и тестировать их без отключения основного процесса. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт ABB CS513K01 3BSE004772R1].
• Компактность и удобство монтажа: Размеры 70 мм × 120 мм × 180 мм (2 модуля на DIN-рейку) делают ABB CS513K01 3BSE004772R1 компактным — он легко размещается в небольших распределительных щитах, где мало места (например, на стройплощадках или в компактных пищевых линиях). Монтаж на DIN-рейку занимает не более 5 минут, а четкая маркировка интерфейсов упрощает подключение кабелей.
• Встроенная диагностика и логирование: Контроллер ABB CS513K01 3BSE004772R1 сохраняет все события безопасности (аварийные остановки, ошибки модулей, изменения конфигурации) в Flash-памяти и на microSD-карте. Через ABB Safety Builder оператор может отобразить историю событий за последние 6 месяцев и быстро определить причину сбоя (например, разрыв кабеля к датчику). Встроенные индикаторы на корпусе (зеленый — нормальная работа, красный — ошибка) позволяют визуально оценивать состояние контроллера.
• Гибкость в коммуникации: Поддержка PROFINET RT и Modbus TCP позволяет интегрировать ABB CS513K01 3BSE004772R1 в существующие автоматизированные системы — например, с контроллерами ABB AC500 (для основного процесса) или SCADA ABB System 800xA (для мониторинга в реальном времени). Протокол PROFIsafe также открывает возможность использования модулей I/O других брендов (например, Siemens ET 200SP F), если это требуется по проекту.

Примеры применения в отраслях

• Пищевая промышленность (контроль температуры в линиях варки джема): В заводе по производству джема ABB CS513K01 3BSE004772R1 контролирует температуру варки (критический параметр для безопасности продукта и предотвращения перегрева). К контроллеру подключен 2 модуля ABB DI810 3BSE008511R1 (считывание сигналов от 16 датчиков температуры Pt100) и 1 модуль ABB DO810 3BSE008512R1 (управление 8 клапанов подачи воды для охлаждения). При превышении температуры 120 °C ABB CS513K01 3BSE004772R1 автоматически открывает клапаны и останавливает нагреватели, предотвращая горение джема. Логи температуры сохраняются на microSD-карте для подтверждения соответствия ГОСТ. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB CS513K01 3BSE004772R1].
• Машиностроение (аварийное останов роботов-манипуляторов на сборочной линии): В станкостроительном заводе ABB CS513K01 3BSE004772R1 управляет безопасностью 4 роботов-манипуляторов. К контроллеру подключены 8 световых барьеров (сигналы о проникновении в опасную зону) и 4 кнопки аварийного остановки. При проникновении человека в зону ABB CS513K01 3BSE004772R1 через PROFIsafe отправляет команду на остановку роботов за 0.8 секунды и блокирует их работу до удаления опасности. Синхронизация с контроллером роботов ABB IRC5 позволяет координировать безопасное останов и последующий запуск.
• Логистика (защита автоматизированных конвейеров от перегрузки): В логистическом центре ABB CS513K01 3BSE004772R1 защищает конвейер для тяжелых грузов (до 50 кг) от перегрузки. К контроллеру подключены 6 датчиков веса (сигнал 4–20 мА через модуль ABB AI810 3BSE008514R1) и 2 модуля выходов (управление приводами конвейера). При превышении веса на 10% от максимального ABB CS513K01 3BSE004772R1 останавливает конвейер и активирует аварийный сигнал. Встроенная диагностика помогает определить, какой датчик веса зафиксировал перегрузку.
• Сельское хозяйство (автоматизация систем полива в теплицах с защитой от перелива): В теплице ABB CS513K01 3BSE004772R1 управляет системой полива и защищает почву от перелива. К контроллеру подключены 10 датчиков влажности почвы (сигнал 0–10 В) и 3 модуля выходов (управление насосами полива). При превышении влажности на 80% ABB CS513K01 3BSE004772R1 останавливает насосы и отправляет уведомление на мобильное устройство оператора через SCADA. Компактность контроллера позволяет монтировать его в небольшом щите на территории теплицы.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Если проект требует уровня безопасности SIL 2 и экономичности (например, пищевые линии, конвейеры) — ABB CS513K01 3BSE004772R1 — оптимальный выбор, так как он сочетает надежность с умеренной стоимостью, не перегружая бюджет.
  2. При использовании модулей I/O безопасности ABB (DI810, DO810) — ABB CS513K01 3BSE004772R1 обеспечивает автоматическую интеграцию через PROFIsafe, сокращая время настройки на 30–40% по сравнению с контроллерами других брендов.
  3. Для систем с ограниченным пространством в щите — компактные размеры (2 модуля) ABB CS513K01 3BSE004772R1 делают его предпочтительнее, чем Rockwell Compact GuardLogix 5380 (3 модуля). Детали по выбору доступны по ссылке: [ссылка на продукт ABB CS513K01 3BSE004772R1].
• Предостережения:
  1. Не используйте в SIL 3 системах: ABB CS513K01 3BSE004772R1 сертифицирован только на SIL 2 — использование в системах с требованиями SIL 3 приведет к нарушению безопасности и несоответствию стандартам IEC 61508.
