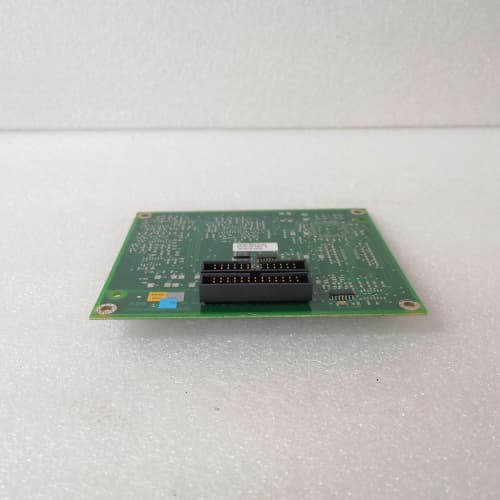

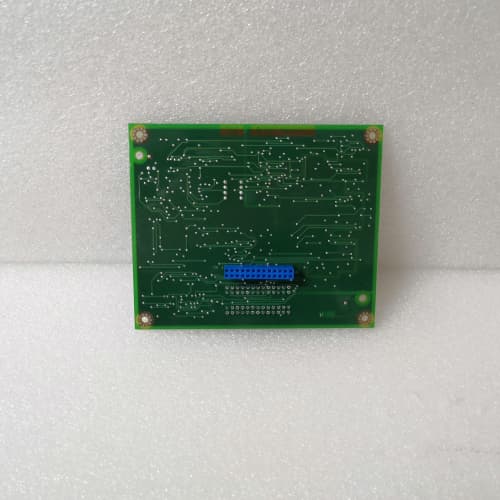

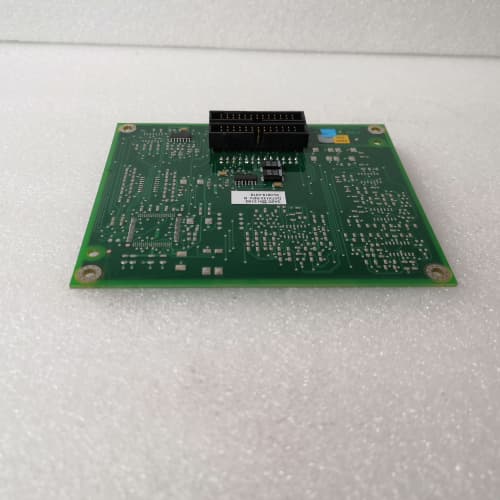

ABB DASD103

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB DASD103
• Тип модуля: Модуль дифференциальной защиты и сигнальной обработки / аналоговый интерфейс для S800I/O
• Назначение: Обработка и защита дифференциальных аналоговых сигналов для модулей AI S800I/O
• Количество каналов: 4 независимых дифференциальных аналоговых канала
• Поддерживаемые типы сигналов:
  • Ток: 4–20 мА (дифференциальный), 0–20 мА (дифференциальный)
  • Напряжение: ±5 В, ±10 В, 0–10 В (дифференциальные)
  • Датчики сопротивления: Pt100, Pt1000 (термопреобразователи, дифференциальное подключение)
• Разрешение сигнальной обработки: 16 бит (эквивалентная 18-битная точность с фильтрацией)
• Точность измерения: ±0,05% полного диапазона (при 25 °C)
• Фильтрация помех:
  • Цифровая фильтрация: Настраиваемая частота 0,1–100 Гц
  • Защита от помех электромагнитного поля (ЭМП): Согласно IEC 61000-4-4 (±2 кВ)
• Защита каналов:
  • От статического разряда: ±15 кВ (IEC 61000-4-2)
  • От перегрузки: ±30 В (для напряжевых сигналов), до 50 мА (для токовых сигналов)
  • От короткого замыкания: Автоматическое отключение канала (восстановление после устранения неисправности)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±15%)
• Потребляемый ток: Максимально 0,25 А при 24 ВДЦ
• Температурный диапазон эксплуатации: -25 °C до +65 °C
• Степень защиты: IP20 (панельная установка на DIN-рейку)
• Совместимость с оборудованием:
  • Контроллеры ABB: AC 800M, AC 800M HI
  • Модули I/O ABB: AI810, AI815, AI830 (S800I/O)
  • Сенсоры: Все дифференциальные аналоговые сенсоры с сигналами 4–20 мА, ±5/±10 В, Pt100/Pt1000
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 1,5 мм²)
• Вес модуля: ≈ 0,2 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Индикация статуса: LED-индикаторы для каждого канала (активность сигнала, ошибка/перегрузка)
  • Электрическая изоляция каналов: 500 ВАС (между каналами и между каналами и землей)
  • Программная настройка: Через ABB Control Builder Plus, ABB Automation Builder
  • Линейность: ±0,01% полного диапазона

Преимущества и особенности

• Дифференциальная обработка сигналов: Поддержка дифференциального подключения минимизирует влияние внешних электромагнитных помех и искажений сигналов, вызванных длиной кабеля, что гарантирует высокую точность данных для ABB DASD103 в сложных индустриальных средах.
• Сверхвысокая точность и стабильность: Разрешение 16 бит и точность ±0,05% обеспечивают микропрецизионную обработку сигналов, критическую для регулирования критических процессов (например, давление в реакторах, температура топлива в котлах).
• Расширенная защита каналов: Защита от статического разряда (±15 кВ) и перегрузок предотвращает повреждение модуля и сенсоров, а автоматическое отключение при коротком замыкании снижает риски остановки производства.
• Универсальность совместимости: Поддержка различных типов дифференциальных сигналов и термопреобразователей делает ABB DASD103 универсальным решением для интеграции различных сенсоров в систему ABB, устраняя необходимость в нескольких специализированных модулях.
• Простота диагностики и настройки: LED-индикаторы для каждого канала и программная настройка через инструменты ABB упрощают выявление неисправностей и адаптацию модуля к специфическим требованиям проекта.
• Надежность в суровых условиях: Широкий температурный диапазон (-25 °C до +65 °C), электрическая изоляция каналов и защита от ЭМП делают ABB DASD103 устойчивым к вибрациям, перепадам напряжения и агрессивным химическим средам.

Области применения и примеры использования

• Энергетика (котлы, турбины): Обработка сигналов от дифференциальных датчиков температуры намоток трансформаторов и давления пара в котлах — ABB DASD103 минимизирует влияние помех от мощного оборудования, передавая точные данные в модули AI S800I/O для регулирования энергетических процессов.
• Нефтегазовая отрасль (добычные площадки): Интеграция дифференциальных датчиков уровня и давления в трубопроводах и резервуарах — модуль обработывает сигналы в условиях высоких давлений и температур, защищая каналы от статического разряда при обслуживании.
• Химическая промышленность (реакторные установки): Обработка сигналов от дифференциальных датчиков pH и концентрации компонентов в реакторах — ABB DASD103 фильтрует помехи и гарантирует стабильность регулирования процессов, соответствуя требованиям стандартов безопасности.
• Тяжелая промышленность (металлургия): Интеграция дифференциальных термопреобразователей Pt100 в плавильные печи — модуль обеспечивает точную обработку сигналов температуры металла, несмотря на сильные электромагнитные помехи от плавильного оборудования.
• Водоканалы и гидроэнергетика: Обработка сигналов от дифференциальных датчиков уровня воды в водохранилищах и расхода в насосных станциях — ABB DASD103 обеспечивает надежную передачу данных в систему управления, оптимизируя работу водных ресурсов.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMATIC ET 200SP TM-DI8, Rockwell 1756-IF8H, Schneider TM5SDM4AI):
  • Более эффективная защита от помех: Дифференциальная обработка сигналов и защита от ЭМП по стандарту IEC 61000-4-4 делают ABB DASD103 более устойчивым к внешним помехам, чем модули с однолинейным подключением.
  • Высокая точность: Точность ±0,05% и эквивалентная 18-битная фильтрация превосходят показатели конкурентов (±0,1%–±0,2%), что критично для высокоточных приложений.
  • Оптимизация для ABB S800I/O: Плагиная интеграция с модулями AI S800I/O и контроллерами AC 800M делает модуль более удобным для существующих пользователей оборудования ABB, в то время как конкуренты требуют дополнительной конфигурации.
• В отличие от бюджетных модулей дифференциальной обработки (Phoenix Contact MINI MCR-SL-DIF, WAGO 750-455):
  • Надежность и долговечность: Электрическая изоляция каналов и усиленная защита от перегрузок гарантируют длительную работу в условиях высоких нагрузок, в то время как бюджетные модули предназначены для малозагруженных систем.
  • Расширенная функциональность: Программная настройка фильтрации и индикация ошибок делают ABB DASD103 более гибким для сложных приложений, в то время как бюджетные решения имеют фиксированные параметры.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB DASD103 с типом используемого сенсора (дифференциальный ток/напряжение/термопреобразователь) и модулем AI S800I/O — техническая документация ABB содержит детальные таблицы совместимости.
• При подключении модуля используйте только дифференциальные экранированные кабели (длина не более 150 м) и обеспечьте надежное заземление экрана — это максимально снижает влияние электромагнитных помех.
• При настройке фильтрации учитывайте интенсивность помех на объекте: для зон с сильными ЭМП рекомендуйте установить низкую частоту фильтрации (0,1–1 Гц), для стабильных сред — среднюю (10–50 Гц).
• Используйте только оригинальные кабели и крепежные элементы ABB — некачественные компоненты могут привести к искажению дифференциальных сигналов и потере защиты от помех.
• Регулярно проверяйте индикаторы LED и состояние клемм — при появлении индикаторов ошибки или окисления контактов производите диагностику через Control Builder Plus и очистку клемм (используйте только оригинальные инструменты ABB).
• Избегайте монтажа ABB DASD103 в зонах с температурой за пределами указанного диапазона (-25 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
