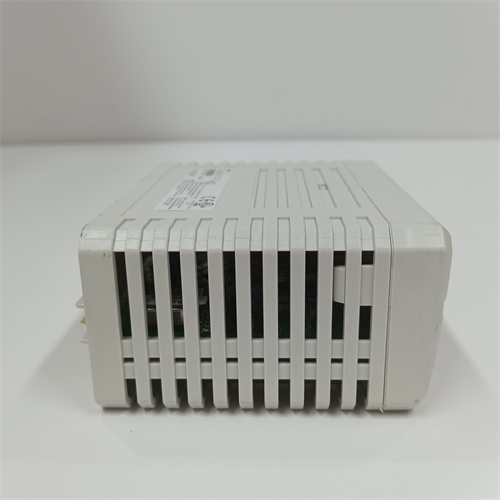

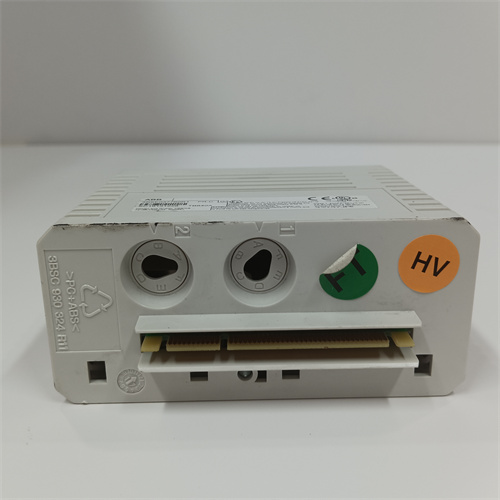

ABB DC523

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Цифровой модуль I/O — 16 универсальных каналов (можно настроить как входы, так и выходы);
• Параметры цифровых входов (DI):
  • Тип сигнала: DC-сигналы (PNP/NPN — настраиваемый);
  • Диапазон входного напряжения: 18 В DC – 30 В DC;
  • Входной ток: ≤7 мА (при номинальном напряжении 24 В DC);
  • Время задержки: 0.1 мс – 32 мс (настраиваемый, для подавления дребезга контактов);
  • Защита: От короткого замыкания (автоматическое ограничение тока) и переvoltaжа (до 35 В DC);
• Параметры цифровых выходов (DO):
  • Тип выхода: Транзисторные (MOSFET), открытие коллектора (OC);
  • Номинальное выходное напряжение: 24 В DC;
  • Максимальный выходной ток на канал: 0.5 А;
  • Общий максимальный ток по модулю: 4 А (суммарно по всем выходам);
  • Защита: От перегрузки и короткого замыкания (отключение при токе >0.6 А);
• Коммуникация и интеграция:
  • Протокол связи с ПЛК: Поддерживает интерфейс Profinet IO или Modbus RTU (в зависимости от модификации);
  • Скорость передачи: До 100 Мбит/с (Profinet IO), 9600 – 115200 бод (Modbus RTU);
  • Адресное пространство: 0 – 255 (настраиваемый через DIP-переключатели или ПО);
• Питание и надежность:
  • Питание модуля: 20.4 В DC – 28.8 В DC;
  • Потребляемая мощность: ≤5 Вт (без нагрузки на выходы);
  • Иммунитет к электромагнитным помехам (EMC): Соответствует EN 61000-6-2/-4;
  • Класс защиты корпуса: IP20 (для монтажа на рейку DIN, ширина 2 модуля — 35 мм);
• Эксплуатационные параметры:
  • Рабочая температура: 0 °C – +60 °C;
  • Хранение температура: -40 °C – +70 °C;
  • Влажность: До 95% (без конденсации);
  • Сертификации: CE, UL 508, cUL, IECEx (для опасных зон 2G/2D — опционально).

Преимущества и особенности

1. Универсальные каналы (DI/DO настраиваемые): 16 каналов, каждый из которых можно независимо настроить как вход или выход, делают ABB DC523 гибким для различных сценариев. Например, на линии сборки электроники он может использовать 8 каналов как DI (считывание сигналов от датчиков наличия деталей) и 8 каналов как DO (управление приводами конвейера), а при переконфигурации линии — изменить распределение каналов без замены модуля.
2. Высокая защита и надежность: Защита от короткого замыкания, переvoltaжа и перегрузки предотвращает повреждение ABB DC523 и подключенного оборудования. В пищевой промышленности, где часто используются мойщики с водой, это критично — модуль не выходит из строя при кратковременном попадании влаги на контакты (благодаря IP20 и защите от переvoltaжа).
3. Совместимость с ПЛК ABB и другими системами: ABB DC523 идеально интегрируется с ПЛК ABB AC500 и ABB AC800M через Profinet IO (задержка передачи <1 мс), а также с контроллерами других брендов (Siemens, Allen-Bradley) через Modbus RTU. Это упрощает модернизацию существующих производств без замены всей автоматизации.
4. Простота монтажа и конфигурации: Монтаж на стандартную рейку DIN, небольшие размеры (35 мм в ширине) и настройка через официальное ПО ABB Control Builder Plus делают ABB DC523 удобным в эксплуатации. Технический персонал не требует специального обучения для подключения и конфигурирования модуля.
5. Экономия пространства и затрат: Один модуль ABB DC523 заменяет два отдельных модуля (отдельный DI- и DO-модуль), что экономит место в шкафу управления и снижает общую стоимость автоматизации. Например, на крупных линиях с 16 сигналамиDI и 16 сигналами DO использование ABB DC523 сокращает количество модулей в два раза.

Примеры применения в отраслях

• Машиностроение (производство станков): В ЧПУ-станках ABB DC523 считывает сигналы от датчиков положения инструмента (DI) и управляет приводами подачи заготовки (DO). Настраиваемые каналы позволяют адаптировать модуль под разные типы станков (фрезерные, токарные) без замены оборудования.
• Пищевая промышленность (заводы по производству соков): В линиях розлива соков ABB DC523 контролирует наличие бутылок на конвейере (DI — сигналы от фотодатчиков) и управляет клапанами подачи сока (DO). Защита от короткого замыкания предотвращает выход модуля из строя при попадании сока на контакты, а стабильная связь с ПЛК ABB AC500 гарантирует равномерную розлив.
• Автомобильная промышленность (линии сборки двигателей): В линиях монтажа двигателей ABB DC523 собирает сигналы от датчиков наличия гаек и болтов (DI) и управляет роботами-монтажниками (DO). Profinet IO обеспечивает синхронную работу модуля с ПЛК, что критично для точности монтажа (задержка передачи <1 мс).
• Легкая промышленность (производство одежды): В автоматизированных линиях по пошиву ABB DC523 управляет подачей ткани (DO — приводы конвейера) и считывает сигналы от датчиков разрыва ткани (DI). При разрыве ткани модуль мгновенно отправляет сигнал на остановку линии (через DO), предотвращая повреждение продукта.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• При выборе ABB DC523 убедитесь, что количество каналов (16) соответствует вашим потребностям: для систем с >16 сигналами используйте несколько модулей в сети Profinet IO, объединенных в кластер.
• Для проектов с ПЛК ABB AC500 или ABB AC800M ABB DC523 — предпочтительный выбор, так как он не требует дополнительных драйверов и обеспечивает минимальную задержку передачи.
• Если в системе используются транзисторные нагрузки (реле, индикаторы) с током ≤0.5 А/канал, ABB DC523 подходит идеально; для релейных нагрузок с током >0.5 А выбирайте модификации с релейными выходами (например, ABB DC524).

Предостережения

• При монтаже ABB DC523 строго соблюдайте полярность подключения питания и сигналов: неправильная полярность повредит транзисторные выходы или входные цепочки модуля.
• Не превышайте максимальный выходной ток 0.5 А на канал и 4 А по модулю: перегрузка приведет к отключению выходов и возможному выходу ABB DC523 из строя — для мощных нагрузок (например, электродвигатели 1 А) используйте внешние контакторы.
• Для конфигурации и обновления прошивки используйте только официальное ПО ABB Control Builder Plus и ссылку на продукт ABB DC523 (будет предоставлена позже): несанкционированные изменения нарушат совместимость с ПЛК и защиту модуля.
• Регулярно проверяйте состояние контактов и кабелей: окисление контактов или повреждение кабелей может привести к потере сигнала — рекомендуется осмотр раз в 6 месяцев, особенно в условиях с высокой влажностью.
