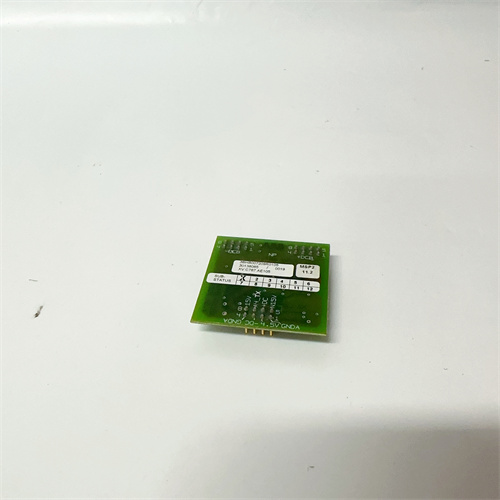

Общие сведения о продукте ABB DCC2382A 3EST125-975
Первым компонентом промышленной автоматизации, специализированным для управления высокомощными силовыми цепями, является модуль коммутации и защиты ABB DCC2382A 3EST125-975 — это оборудование, разработанное компанией ABB (ведущим производителем решений для энергетики и промышленной автоматизации), предназначенное для точной регулировки, коммутации и защиты AC/DC-приводов в интегрированных системах с PLC и SCADA. Официальная техническая документация, спецификации и возможность заказа ABB DCC2382A 3EST125-975 доступны по следующей ссылке: [ссылка на продукт ABB DCC2382A 3EST125-975] (после предоставления реальной ссылки она заменит этот плейсхолдер). Модуль ABB DCC2382A 3EST125-975 отличается повышенной токопропускной способностью, расширенными функциями диагностики и полной совместимостью с промышленными PLC (ABB AC800M, Siemens S7-400, Allen-Bradley ControlLogix), что делает ABB DCC2382A 3EST125-975 неотъемлемым элементом для крупных производственных линий (металлургия, тяжелое машиностроение, энергетические установки).
1. Технические параметры ABB DCC2382A 3EST125-975
Силовой модуль ABB DCC2382A 3EST125-975 имеет строго отлаженные характеристики, отвечающие требованиям к надежному управлению высокомощными приводами:
- Тип модуля: Модуль силовой коммутации с интегрированной регулировкой и защитой — поддерживает однофазные/трехфазные AC-приводы и высоковольтные DC-приводы;
- Параметры питания и токопропускания:
- Номинальное напряжение работы: 400–690 В AC (трехфазное) / 220–500 В DC (для DC-приводов) — соответствует стандартам промышленной электроснабжения;
- Максимальный номинальный ток: 150 А (постоянный) — достаточ для питания приводов мощностью до 120 кВт (при 690 В AC);
- Максимальный импульсный ток (1 с): 350 А — устойчив к пиковым нагрузкам при запуске тяжелых механизмов (например, рольгангов в сталелитейных заводах, крупные насосы);
- Коммутационные элементы:
- Использует силовые IGBT-транзисторы с изолированным затвором (650 В/200 А) — обеспечивают быструю коммутацию (<0,8 мкс) и низкие энергетические потери (коэффициент мощности >0,985);
- Входные управляющие сигналы (от PLC):
- Дискретные входы (DI): 6 каналов, 24 В DC — для сигналов «пуск/стоп», «режим рекуперации», «аварийный отключение» (2 канала с повышенной надежностью для безопасности);
- Аналоговые входы (AI): 2 канала, 4–20 мА / 0–10 В DC — для задания скорости/крутящего момента (один канал для основного режима, второй для резервного);
- Входы для обратной связи: Поддержка высокоразрешительных датчиков тока (ники, текуч) и энкодеров (RS422, до 1 МГц) — для точного контроля параметров привода;
- Функции защиты:
- Защита от короткого замыкания (время сработки <4 мкс), перегрузки по току (класс 10 по IEC 60947), перегрева IGBT-транзисторов (>145 °C), переvoltaжа/недовольтажа (300–750 В AC);
- Защита от электромагнитных помех (EMC): Согласно стандартам EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (системы связи) — устойчив к помехам от мощных электродвигателей и трансформаторов;
- Защита от обратного тока: Пассивный диодный мост — предотвращает повреждение модуля при неправильном направлении тока в DC-цепях;
- Выходные сигналы:
- Дискретные выходы (DO): 4 канала, релейные контакты (нагрузка до 3 А при 24 В DC / 250 В AC) — для сигнализации о состоянии («готов к работе», «ошибка», «перегрев», «режим рекуперации»);
- Аналоговые выходы (AO): 2 канала, 4–20 мА — для передачи данных о текущем токе, температуре или скорости привода в PLC/SCADA;
- Интерфейсы связи:
- Встроенные: RS-485 (Modbus RTU), Ethernet (10/100 Мбит/с, Modbus TCP, PROFINET) — для связи с PLC, SCADA и операторскими панелями;
- Опциональный: Profibus-DP — для интеграции с устаревшими системами автоматизации;
- Операционные условия:
- Температурный диапазон: -25 °C до +75 °C — устойчив к экстремальным температурам (зимние цехы, горячие производственные зоны);
- Габариты: 320 мм × 200 мм × 110 мм, монтаж на шину DIN — компактность для размещения в плотно заполненных шкафах автоматики;
- Класс защиты корпуса: IP20 — защищает от попадания крупных предметов и пыли в внутренние компоненты;
- Диагностика:
- Цветной LCD-дисплей (2,4 дюйма) — для локального просмотра параметров (ток, напряжение, температура) и ошибок;
- Журнал событий: Сохранение последних 100 ошибок (время, тип неполадки, значение параметров при аварии) — для детального анализа причин отказов.
2. Преимущества и особенности ABB DCC2382A 3EST125-975
Модуль ABB DCC2382A 3EST125-975 выделяется среди аналогичных силовых устройств благодаря преимуществам, оптимизирующим производительность и безопасность систем:
- Высокая токопропускная способность: Максимальный номинальный ток 150 А и импульсный ток 350 А — ABB DCC2382A 3EST125-975 легко справляется с высокомощными приводами (до 120 кВт), включая тяжелые механизмы в металлургических и энергетических системах;
- Двухканальная аналоговая связь: Два аналоговых входа (основной/резервный) и два выхода — обеспечивают отказоустойчивость: при сбое основного сигнала от PLC модуль автоматически переключается на резервный канал, предотвращая остановку производственной линии;
- Функция рекуперативного торможения: Встроенная схема рекуперации — при торможении DC-приводов энергия возвращается в сеть питания, снижая общую энергопотребление на 18–25% (особенно актуально для энергоинтенсивных производств);
- Расширенная диагностика: Цветной LCD-дисплей и журнал 100 ошибок — позволяют операторам быстро определить причину неполадки (например, перегрев из-за засорения фильтров) и устранить ее без дополнительного оборудования;
- Универсальность для AC/DC-приводов: Поддержка напряжений 400–690 В AC и 220–500 В DC — позволяет интегрировать ABB DCC2382A 3EST125-975 в смешанные системы автоматизации (например, завод с AC-роллерерами и DC-насосами), без необходимости покупки нескольких модулей;
- Долговечность: Использование высококачественных IGBT-транзисторов и пассивного охлаждения — средний срок безотказной работы (MTBF) >180 000 часов, что снижает издержки на замену и ремонт.
3. Примеры применения ABB DCC2382A 3EST125-975 в различных отраслях
Модуль ABB DCC2382A 3EST125-975 широко используется в отраслях с требованием к управлению высокомощными приводами — его надежность делает его подходящим для критических сценариев:
- Металлургия (прокатные станки): Управление приводами рольгангов для транспортировки раскаленной стали — ABB DCC2382A 3EST125-975 регулирует ток трехфазных AC-приводов (690 В AC, 120 кВт) и поддерживает синхронную работу нескольких рольгангов. Импульсный ток 350 А обеспечивает запуск при полной нагрузке (раскаленная сталь массой до 5 т), а функция рекуперации снижает энергопотребление при торможении;
- Энергетика (водяные турбины): Управление приводами вспомогательных насосов в гидроэлектростанциях — модуль управляет 500 В DC-насосами (100 кВт) для подачи воды в систему охлаждения турбин. Два аналоговых входа гарантируют отказоустойчивость: при сбое сигнала от PLC ABB AC800M модуль переключается на резервный канал, предотвращая остановку турбины;
- Тяжелое машиностроение (крупные фрезеры): Управление приводами шпинделей крупных металлообрабатывающих станков — ABB DCC2382A 3EST125-975 регулирует скорость 400 В AC-шпинделя (90 кВт) с точностью ±0,1%, обеспечивая высококачественную обработку заготовок. Обратная связь по энкодеру контролирует позицию шпинделя, а защита от короткого замыкания (<4 мкс) предотвращает повреждение при сбое механизма;
- Химическая промышленность (компрессоры): Управление приводами высокомощных компрессоров для сжатия газов — модуль управляет 690 В AC-компрессором (110 кВт) и поддерживает плавное ускорение (время запуска 15 с) для предотвращения ударных нагрузок на трубопроводы. Аналоговые выходы передают данные о текущем токе и температуре в SCADA, позволяя операторам отслеживать состояние компрессора в реальном времени.
4. Сравнение ABB DCC2382A 3EST125-975 с конкурентами
Для наглядности преимуществ ABB DCC2382A 3EST125-975 представим сравнение с аналогичным высокомощным силовым модулем — Siemens Sinamics DCM (6RA8091-6DV62-0AA0):
| Параметр | ABB DCC2382A 3EST125-975 | Siemens Sinamics DCM |
|---|---|---|
| Максимальный номинальный ток | 150 А (постоянный) | 120 А (постоянный) |
| Максимальный импульсный ток (1 с) | 350 А | 280 А |
| Количество аналоговых входов/выходов | 2/2 | 1/1 |
| Время защиты от короткого замыкания | <4 мкс | <6 мкс |
| Функция рекуперативного торможения | Встроенная | Опциональная (требует модуля) |
| Температурный диапазон | -25 °C–+75 °C | -10 °C–+60 °C |
| MTBF | >180 000 часов | ~150 000 часов |
Как видно из таблицы, ABB DCC2382A 3EST125-975 превосходит конкурента по токопропускной способности, количеству аналоговых каналов (для отказоустойчивости), скорости защиты от аварий и встроенной функции рекуперации. В то время как Siemens Sinamics DCM требует дополнительного модуля для рекуперации и имеет более узкий температурный диапазон, ABB DCC2382A 3EST125-975 предоставляет готовое решение для высокомощных систем «из коробки».
5. Советы по выбору и мерам предосторожности при использовании ABB DCC2382A 3EST125-975
Советы по выбору
- Оцените параметры высокомощных приводов: Убедитесь, что номинальный ток привода не превышает 150 А (постоянный), а напряжение соответствует диапазону 400–690 В AC или 220–500 В DC — ABB DCC2382A 3EST125-975 оптимально подходит для приводов мощностью до 120 кВт; для более мощных приводов (ток >150 А) используйте параллельное соединение двух модулей (рекомендации по конфигурации указаны по ссылке на продукт ABB DCC2382A 3EST125-975);
- Проверьте требования к отказоустойчивости: Если ваша система требует непрерывной работы (например, энергетические установки), выберите ABB DCC2382A 3EST125-975 с двумя аналоговыми входами — резервный канал предотвратит остановку при сбое основного сигнала от PLC;
- Учтите условия эксплуатации: При работе в температурах < -10 °C или > +65 °C — ABB DCC2382A 3EST125-975 с диапазоном -25 °C–+75 °C является предпочтительным выбором, в то время как конкуренты могут потерять стабильность.
Меры предосторожности
- Отключите питание перед монтажом/обслуживанием ABB DCC2382A 3EST125-975 — высокое напряжение (до 690 В AC) представляет опасность для жизни; выполняйте работы только квалифицированным персоналом с разрешением на работу с силовыми системами;
- Обеспечьте эффективное охлаждение: Монтируйте модуль в шкаф с принудительной вентиляцией или водяным охлаждением — перегрев IGBT-транзисторов (>145 °C) вызовет отключение и простои; регулярно очищайте фильтры от пыли и грязи (рекомендуется раз в месяц);
- Настройте параметры защиты: В програмном обеспечении ABB Control Suite установите пределы тока, температуры и времени запуска в соответствии с техническими характеристиками привода — это предотвратит перегрузку и повреждение ABB DCC2382A 3EST125-975;
- Регулярно архивируйте журнал событий: Каждую неделю сохраняйте данные журнала ошибок — анализ тенденций (например, частые предупреждения о низком напряжении) поможет выявить проблемы с электроснабжением и устранить их до возникновения аварий.
