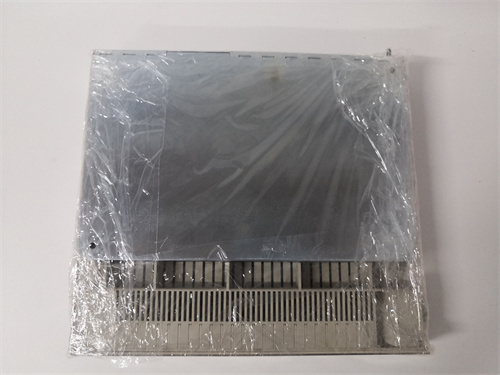

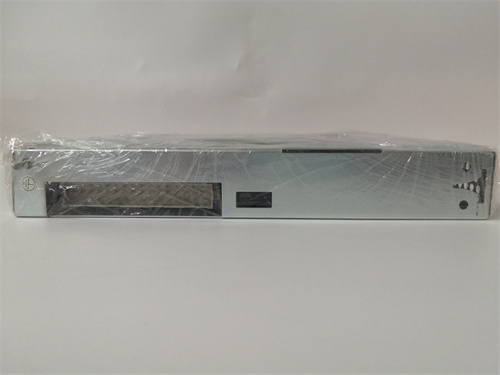

Основное устройство — ABB DCC2382A 3EST125-975 — это промышленный контроллер дискретного управления производства компании ABB, разработанный для автоматизации логистических линий, насосных станций и производственных процессов с преимущественно дискретными операциями (например, открытие/закрытие клапанов, запуск/остановка моторов). Продукт широко используется в пищевой, фармацевтической и автомобильной промышленности, где требуется высокая надежность и гибкость в управлении оборудованием. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
ABB DCC2382A 3EST125-975 относится к линейке контроллеров ABB AC 500-eCo — серии оборудования, специализирующейся на компактных и экономичных решениях для средних и малых производственных объектов. Его ключевая функция — обработка дискретных сигналов от сенсоров (например, фотоэлементов, лимитных выключателей) и управление исполнительными механизмами (реле, контакторы, приводы) через встроенные цифровые входы/выходы (I/O).
Отличительной особенностью ABB DCC2382A 3EST125-975 является “компактность с расширяемостью”: контроллер имеет встроенные 24 цифровых входа и 16 цифровых выходов, а также поддерживает подключение дополнительных модулей I/O (например, аналоговых, коммуникационных) через расширение шасси. Например, в цехе производства упаковок ABB DCC2382A 3EST125-975 может управлять конвейером: встроенные входы принимают сигналы от фотоэлементов (контроль наличия упаковок) и аварийных кнопок, а выходы запускают/останавливают мотор конвейера и управляют индикаторами состояния. При необходимости добавить контроль температуры упаковки можно подключить дополнительный аналоговый модуль — без замены основного контроллера.
Кроме того, ABB DCC2382A 3EST125-975 поддерживает программирование по стандартам IEC 61131-3 (структурное программирование, функционально-блочное программирование), что упрощает адаптацию к различным технологическим процессам. Модуль также оборудован защитой от перегрева и короткого замыкания на выходах, что продлевает его срок службы в суровых промышленных условиях.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Контроллер дискретного управления ABB AC 500-eCo |
| Встроенные I/O | — Входы: 24 цифровых (24 В DC, подключение сухих контактов/транзисторов);
— Выходы: 16 цифровых (24 В DC, транзисторные, максимальный ток 0.5 А/канал, суммарный ток 8 А) |
| Поддержка расширяемости | Подключение дополнительных модулей I/O (аналоговых, коммуникационных) через шасси AC 500-eCo |
| Процессор | 32-битный микроконтроллер, частота работы 100 МГц |
| Память | 128 кБ флеш-памяти (для программ), 64 кБ RAM (для данных) |
| Поддерживаемые протоколы | Modbus RTU (через RS485), Ethernet/IP (опционально через дополнительный модуль) |
| Питание | 24 В DC (диапазон 18–30 В); Потребляемый ток: ≤300 мА |
| Температурный диапазон | -25 °C ~ +60 °C (работа в холодных складах и жарких производственных зонах) |
| Класс защиты | IP20 (монтаж в шкафу управления; защита от попадания предметов размером >12 мм) |
| Тип монтажа | На DIN-рейку (ширина 4 модуля — 70 мм) |
| Программирование | Поддержка стандартов IEC 61131-3 (ST, FBD, LD, IL, SFC); ПО для программирования: ABB Automation Builder |
| Функции защиты | От перегрева, короткого замыкания на выходах, недовольтности; самодиагностика ошибок |
| Совместимость | Дополнительные модули ABB AC 500-eCo, сенсоры с выходом 24 В DC, контакторы, приводы |
Основные преимущества и особенности
- Компактность с расширяемостью: ABB DCC2382A 3EST125-975 сочетает в себе встроенные I/O (для базовых задач) и возможность добавления модулей (для сложных процессов). Это экономически выгодно — начать можно с базового комплекта, а расширять по мере роста бизнеса, без покупки нового контроллера.
- Гибкое программирование: Поддержка стандартов IEC 61131-3 позволяет инженерам использовать привычные языки программирования (например, функционально-блочное для логистики, структурное для сложных алгоритмов). Это сокращает время разработки программы и упрощает обучение персонала.
- Устойчивость к суровым условиям: Температурный диапазон -25 °C ~ +60 °C и защита от коротких замыканий делают ABB DCC2382A 3EST125-975 подходящим для работы в цехах с переменной температурой (например, холодные склады пищевых продуктов) или пылью (автомобильные цеха).
- Низкие эксплуатационные затраты: Контроллер имеет низкое энергопотребление (≤300 мА) и простую конструкцию, что снижает затраты на электроэнергию и обслуживание. Замена неисправных компонентов (например, фанера) не требует специальных навыков.
Типичные сценарии применения
- Пищевые промышленности — управление линией упаковки: В цехе производства сока ABB DCC2382A 3EST125-975 управляет линией упаковки бутылок. Встроенные входы принимают сигналы от фотоэлементов (проверка наличия бутылок на конвейере) и лимитных выключателей (контроль положения крышек). Выходы запускают мотор конвейера, открывают/закрывают клапан подачи сока и активируют механизм закрепления крышек. При заполнении бутылки до нужного уровня сигнал от датчика уровня (подключенного к дополнительному аналоговому модулю) останавливает подачу сока.
- Автомобильная промышленность — контрольно-измерительная станция: На станции проверки автодеталей ABB DCC2382A 3EST125-975 управляет манипулятором и сенсорами. Входы принимают сигналы от датчиков положения (проверка размещения детали) и кнопок оператора. Выходы запускают манипулятор (перемещение детали) и управляют световыми индикаторами ( “готово”, “ошибка”). Если деталь имеет дефекты, контроллер отправляет сигнал в архивную систему через Modbus RTU.
- Водоснабжение — управление насосной станцией: В насосной станции для подачи воды в жилой район ABB DCC2382A 3EST125-975 управляет тремя насосами. Встроенные входы принимают сигналы от датчиков уровня воды в резервуаре и аварийных кнопок. Выходы запускают/останавливают насосы в зависимости от уровня воды: при низком уровне запускают все три насоса, при среднем — два, при высоком — один. Это оптимизирует расход электроэнергии и предотвращает перегрузку насосов.
Сравнение с конкурентами (с обычным контроллером дискретного управления)
| Параметр сравнения | ABB DCC2382A 3EST125-975 | Обычный контроллер дискретного управления (конкурента) |
|---|---|---|
| Встроенные I/O | 24 входа + 16 выходов | 16 входов + 8 выходов (требует дополнительных модулей для базовых задач) |
| Расширяемость | Поддержка модулей AC 500-eCo (аналоговые, коммуникационные) | Ограниченная (только дискретные модули) |
| Температурный диапазон | -25 °C ~ +60 °C | -10 °C ~ +50 °C (не работает в холодных условиях) |
| Программирование | IEC 61131-3 (5 языков) | Только ladder diagram (ограниченная гибкость) |
| Потребление энергии | ≤300 мА | ≤500 мА (выше затраты на электроэнергию) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите объемы I/O: Выбирайте ABB DCC2382A 3EST125-975 если вам нужно до 24 входов и 16 выходов для базовых задач (управление конвейерами, насосами). Для более сложных процессов (с аналоговыми сигналами) добавьте модули AC 500-eCo — это выгоднее, чем покупка дорогого контроллера.
- Учтите условия эксплуатации: Используйте контроллер в диапазоне -25 °C ~ +60 °C. Для работы в условиях с высокой влажностью (например, пищевые цеха) дополнительно защитите шкаф управления герметичной оболочкой (класс IP65).
- Проверьте совместимость с существующим оборудованием: ABB DCC2382A 3EST125-975 работает с сенсорами и исполнителями на 24 В DC — убедитесь, что ваше существующее оборудование поддерживает это напряжение. Для устройств на 110/220 В АС используйте дополнительные реле.
Правила эксплуатации
- Правильная проводка: Для цифровых входов используйте экранированные кабели — это снижает влияние электромагнитных помех. Для выходов не превышайте максимальный ток 0.5 А/канала — при управлении мощными нагрузками (например, моторами >1 кВт) используйте промежуточные контакторы.
- Регулярное резервное копирование программы: Ежемесячно сохраняйте программу контроллера в外部ном носителе (например, USB-флешке) через ПО ABB Automation Builder. При сбое памяти это позволит быстро восстановить работу, не перепрограммируя контроллер.
- Контроль температуры: Не устанавливайте ABB DCC2382A 3EST125-975 близко к нагревательным устройствам (например, приводам, трансформаторам) — перегрев может привести к сбросу программы или выходу из строя процессора. Регулярно проверяйте температуру внутри шкафа (должна быть ≤40 °C).
