Описание
Общая информация о продукте

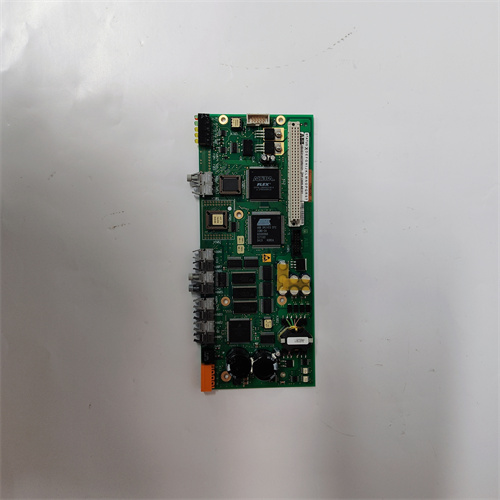

Первым делом рассматриваемый компонент — это устройство от компании ABB, конкретно модель DCF503-0050 (ссылка на продукт будет предоставлена позже). Компонент ABB DCF503-0050 относится к промышленным модулям частотного преобразователя (инвертора) из серии ABB для управления скоростью трехфазных асинхронных электродвигателей. Он предназначен для плавного регулирования скорости и крутящего момента двигателей, что оптимизирует энергопотребление и увеличивает срок службы оборудования. Благодаря интеграции с системами автоматизации ABB (например, ПЛК AC500, контроллеры DCC2382A) и поддержке распространенных промышленных протоколов, ABB DCF503-0050 гарантирует гибкую интеграцию в линии производства, насосные станции и вентиляционные системы. Модель DCF503-0050 от ABB отличается компактностью, высокой эффективностью и надежностью, становясь оптимальным выбором для машиностроения, водоподготовки, пищевой промышленности и энергетики.
Технические параметры продукта
Компонент ABB DCF503-0050 имеет следующие ключевые технические параметры (детальные спецификации можно уточнить по будущей ссылке на продукт):
- Тип устройства: Трехфазный промышленный частотный преобразователь (инвертор) AC/AC;
- Параметры входного напряжения (AC):
- Тип сети: Трехфазная;
- Диапазон входного напряжения: 380 В АС – 480 В АС (50/60 Гц);
- Максимальное входное напряжение: 528 В АС (кратковременное, до 5 мин);
- Коэффициент мощности (PF): ≥0.95 (при нагрузке ≥30%);
- Параметры выходного напряжения/тока (AC):
- Номинальное выходное напряжение: До 480 В АС (соответствует входному);
- Номинальный выходной ток: 5.0 А;
- Максимальный выходной ток (кратковременный): 150% от номинального (в течение 60 с);
- Диапазон регулирования частоты: 0.1 Гц – 500 Гц (подходит для большинства промышленных двигателей);
- Тип модуляции: PWM (ШИМ, 脉宽调制) с частотой переключения 2 кГц – 16 кГц (настраиваемая);
- Характеристики управления двигателем:
- Типы двигателей: Асинхронные (IM), поддерживает векторное управление (VVVF);
- Точность регулирования скорости: ±0.5% от номинальной скорости (без датчика скорости); ±0.01% (с датчиком скорости encoder);
- Максимальное крутящее усилие: 150% от номинального (при старте двигателя);
- Питание и энергоэффективность:
- Потребляемая мощность: ≤2.2 кВт (номинальная);
- Эффективность преобразования: ≥96% (при номинальной нагрузке);
- Функции энергосбережения: Автоматическое снижение напряжения при низкой нагрузке, отключение при бездействии;
- Функции защиты:
- Защита от короткого замыкания (на выходе);
- Защита от перегрузки тока;
- Защита от переvoltaжа/под напряжения (вход и выход);
- Защита от перегрева модуля (отключение при температуре >90 °C);
- Защита двигателя от перегрева (по сигналу термистора);
- Коммуникация и интерфейсы:
- Протоколы: Modbus RTU (RS485), Profinet IO (опционально);
- Поддержка ПО: ABB Drive composer для конфигурации и диагностики;
- Дисплей: Маленький LCD-дисплей (показывает частоту, ток, напряжение, ошибки);
- Механические и эксплуатационные параметры:
- Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
- Рабочая температура: -10 °C – +50 °C;
- Влажность: До 90% (без конденсации);
- Сертификации: CE, UL 508C, cUL, IECEx (для опасных зон 2G/2D).
Преимущества и особенности
Модель ABB DCF503-0050 имеет ряд преимуществ, которые выделяют её среди аналогичных частотных преобразователей:
- Гибкая регулировка и высокая точность: Диапазон частот 0.1 Гц – 500 Гц и точность скорости ±0.5% делают ABB DCF503-0050 подходящим для процессов, требующих плавной скорости — например, в линиях конвейерной транспортировки пищевых продуктов, где скорость должна соответствовать ritmo сборки, или в насосных станциях, где расход воды регулируется плавно.
- Высокая энергоэффективность: Эффективность ≥96% и функции энергосбережения (автоматическое снижение напряжения) позволяют ABB DCF503-0050 снизить энергопотребление на 15% – 30% по сравнению с прямым запуском двигателя. В вентиляционных системах промышленных цехов это особенно актуально, так как скорость вентиляторов редко требуется максимальной.
- Совместимость с системами ABB: ABB DCF503-0050 легко интегрируется с ПЛК ABB AC500 через Profinet IO и с контроллерами защиты ABB DCC2382A через Modbus RTU. Это позволяет централизовать управление всеми компонентами системы (преобразователь, ПЛК, контроллер защиты) через единое ПО ABB Drive composer, упрощая настройку и диагностику.
- Компактность и простота монтажа: Размеры корпуса ABB DCF503-0050 позволяют монтировать его на стандартную рейку DIN в шкафу управления, даже при ограниченном пространстве. Легкая установка и интуитивно понятный интерфейс LCD-дисплея делают его доступным для технического персонала без глубоких знаний инверторов.
- Комплексная защита: Защита от короткого замыкания, перегрева и переvoltaжа гарантирует надежную работу ABB DCF503-0050 и подключенного двигателя. В машиностроении, где остановка оборудования дорогостоит, это предотвращает аварии и снижает время простоя.
Примеры применения в отраслях
Компонент ABB DCF503-0050 широко используется в отраслях, где требуется регулировка скорости двигателей и энергосбережение:
- Водоподготовка (насосные станции): В станциях подачи воды ABB DCF503-0050 управляет скоростью насосов. При низкой потребности в воде (например, в ночное время) он снижает частоту до 20 Гц, уменьшая расход электроэнергии и шум работы насосов. Защита от перегрузки предотвращает повреждение насоса при засорении труб.
- Пищевая промышленность (линии конвейеров): В линиях упаковки консервов ABB DCF503-0050 регулирует скорость конвейера, синхронизируя его с работой автоматических упаковывающих машин. Точность скорости ±0.5% гарантирует, что консервы не перестают и не накапливаются на конвейере, улучшая качество упаковки.
- Машиностроение (фрезерные станки): В ЧПУ-фрезерных станках ABB DCF503-0050 управляет скоростью шпинделя. Диапазон частот 0.1 Гц – 500 Гц позволяет адаптировать скорость под разные материалы (дерево, металл, пластик), а векторное управление обеспечивает стабильное крутящее усилие при обработке твердых металлов.
- Энергетика (вентиляторы турбин): В электростанциях ABB DCF503-0050 управляет скоростью вентиляторов охлаждения турбин. При снижении нагрузки турбины он снижает скорость вентиляторов, сокращая энергопотребление. Функция защиты от перегрева предотвращает выход модуля из строя в условиях высокой температуры электростанции.
Сравнение с конкурентами
Сравним ABB DCF503-0050 с аналогичными частотными преобразователями от ведущих брендов (Siemens SINAMICS V20 6SL3210-5BE15-5UV0, Schneider Electric Altivar 320 ATV320U05N4):
| Параметр сравнения | ABB DCF503-0050 | Siemens SINAMICS V20 | Schneider Electric Altivar 320 |
|---|---|---|---|
| Номинальный выходной ток | 5.0 А | 5.5 А | 5.0 А |
| Диапазон частот | 0.1 Гц – 500 Гц | 0.1 Гц – 600 Гц | 0.1 Гц – 500 Гц |
| Эффективность | ≥96% | ≥95% | ≥94% |
| Протоколы коммуникации | Modbus RTU, Profinet IO (опционально) | Modbus RTU, Profinet IO | Modbus RTU, Ethernet/IP |
| Точность скорости (без encoder) | ±0.5% | ±0.5% | ±0.7% |
| Совместимость с ПЛК | Оптимизирована для ABB AC500 | Оптимизирована для Siemens S7-1200 | Оптимизирована для Schneider Modicon M262 |
Основное преимущество ABB DCF503-0050 — это высокая эффективность (≥96%), точность регулировки скорости и идеальная совместимость с оборудованием ABB. Для проектов, где уже используется ПЛК ABB AC500 или контроллеры ABB DCC2382A, этот преобразователь становится предпочтительным, так как он не требует дополнительных адаптеров и обеспечивает стабильную связь через стандартные протоколы. Кроме того, его функции энергосбережения дают экономию в долгосрочной перспективе.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- При выборе ABB DCF503-0050 убедитесь, что номинальный ток 5.0 А и мощность ≤2.2 кВт соответствуют параметрам вашего двигателя: для двигателей с током >5.0 А выбирайте модификацию ABB DCF503-0100 (10.0 А) или ABB DCF503-0150 (15.0 А).
- Если требуется высокая точность скорости (например, в ЧПУ-станках), подключите внешний encoder к ABB DCF503-0050 — это снизит погрешность до ±0.01% и обеспечит стабильную работу при высоких нагрузках.
- Для интеграции с системами ABB (ПЛК AC500) выбирайте вариант ABB DCF503-0050 с опциональным интерфейсом Profinet IO — это сократит время настройки и обеспечит быструю передачу данных в реальном времени.
Предостережения
- При монтаже ABB DCF503-0050 соблюдайте дистанцию от других нагружаемых компонентов (например, блоков питания) не менее 10 см — это предотвращает перегрев модуля. Не монтируйте в закрытых пространствах без вентиляции.
- Перед подключением проверьте совместимость напряжения входной сети с параметрами ABB DCF503-0050 (380 В АС – 480 В АС): подключение к сети 220 В АС приведет к неработоспособности модуля.
- Для конфигурации и обновления прошивки используйте только официальное ПО ABB Drive composer и ссылку на продукт ABB DCF503-0050 (будет предоставлена позже): несанкционированные ПО могут нарушить логику управления и привести к аварии двигателя.
- Регулярно очищайте фильтры вентиляции ABB DCF503-0050 (раз в 3 месяца в пыльных условиях): засорение фильтров снижает эффективность охлаждения и может привести к перегреву модуля.
(Примечание: После предоставления вами ссылки на продукт ABB DCF503-0050 она будет вставлена в соответствующие места текста, где упоминается бренд и модель — например, в разделах “Общая информация о продукте” и “Предостережения”.)
DCF503-0050
